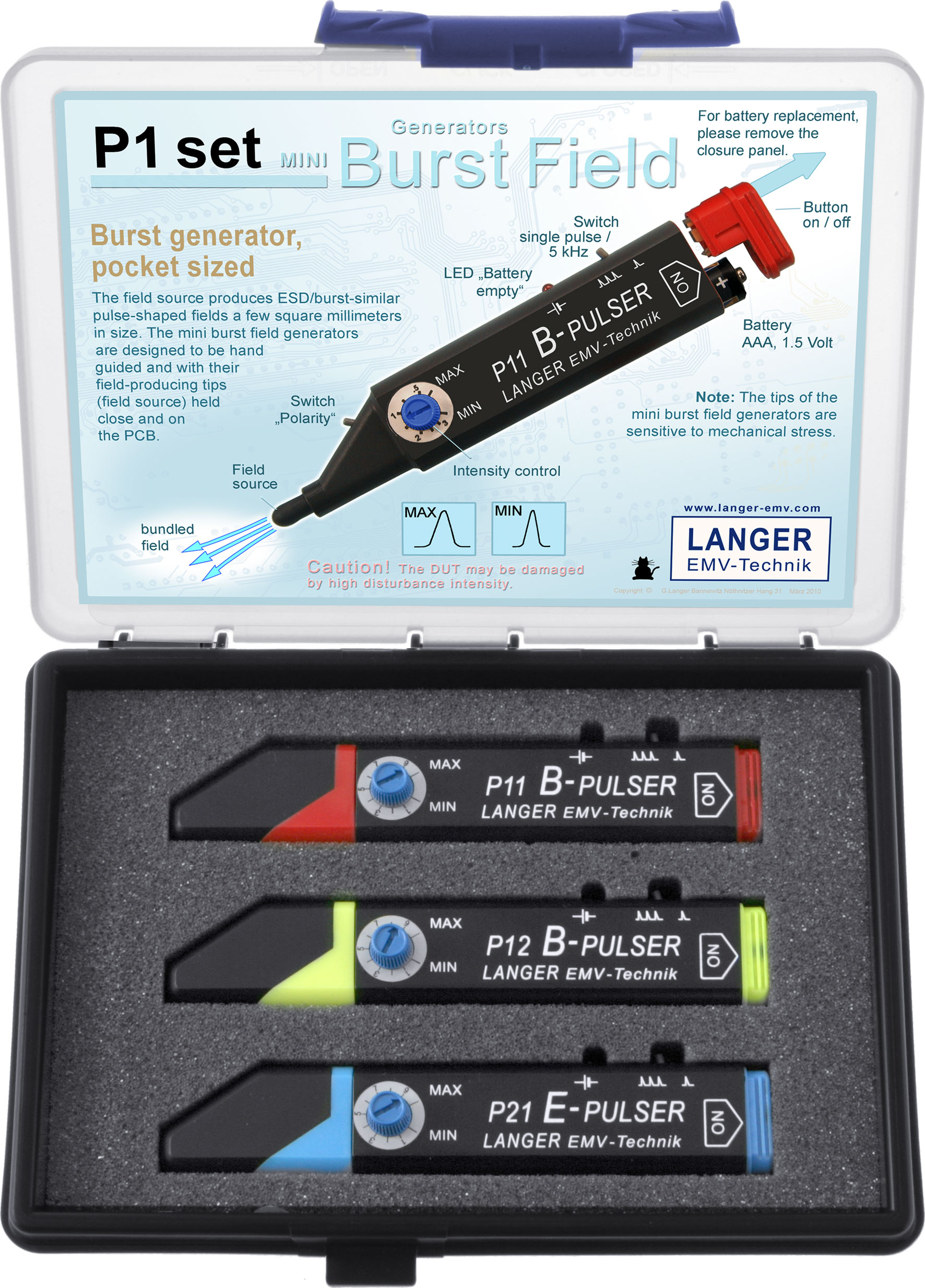

P1 set

迷你型场脉冲发生器系列

迷你型脉冲群发生器的结构小巧，可用于开发过程中排除电子组件的电磁薄弱点。在发生器的顶尖能发出突发干扰场和静电放电干扰场。实际应用时，手持迷你型脉冲发生器，将发出干扰场的尖端直接在受测模块（譬如印刷线路板）移动。此时，薄弱点会对脉冲场作出反应而触发功能故障。利用这种方法，可以有针对性地探测电路板具体区域中的薄弱点（例如接地系统、单个布线或IC中的故障）。由于P系列发生器能分别产生磁场脉冲（P11和P12）和电场脉冲（P21）的分离，因而易于对薄弱点采取最佳的EMC处理措施。

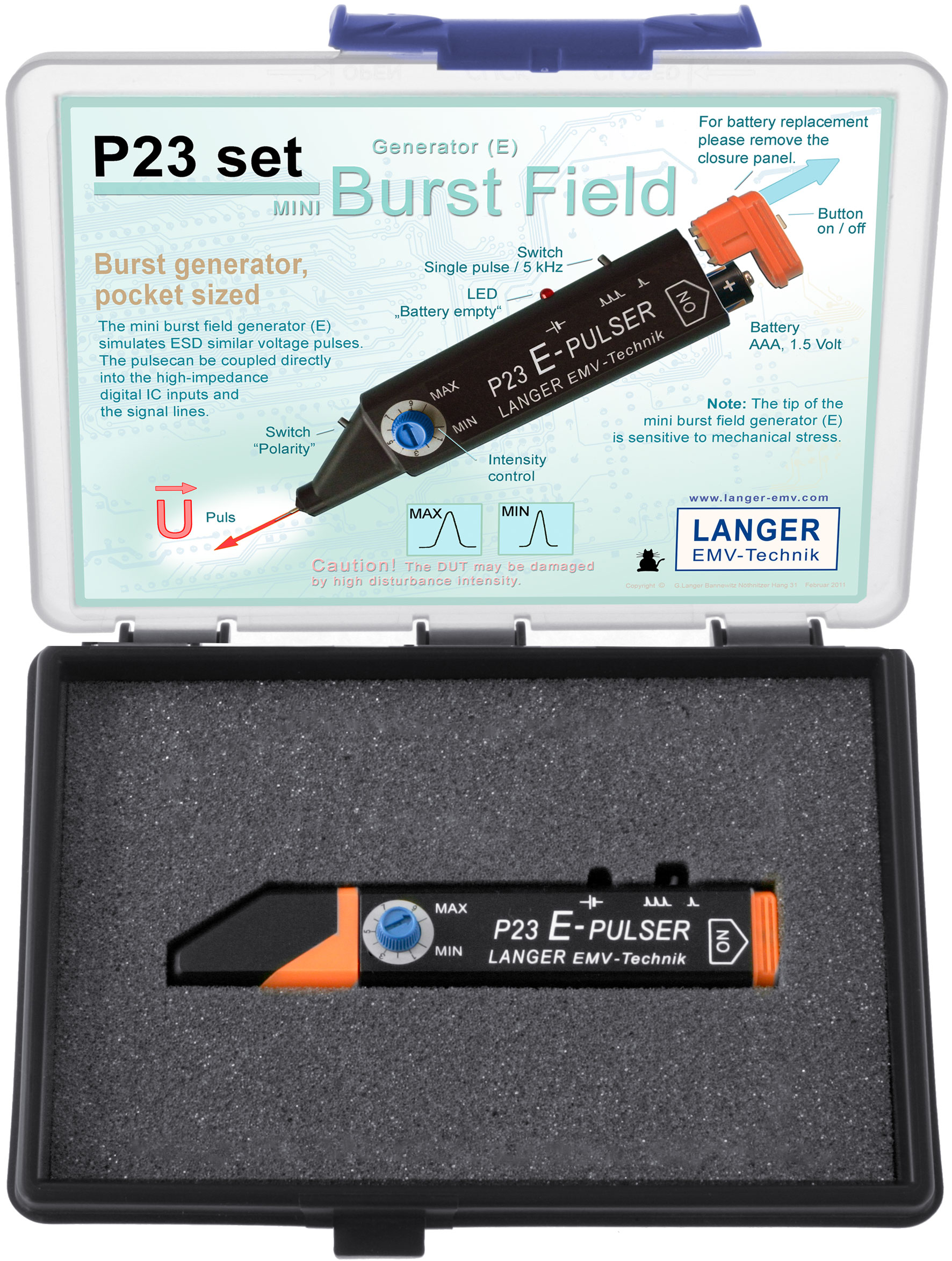

P23 set

迷你型电场脉冲发生器（E）

P23迷你型发生器产生的干扰脉冲，通过发生器的顶端注入到受测集成电路的数字输入端口，如复位、时钟、晶振或者相应的信号线的引脚。P23迷你型脉冲场发生器的顶端非常尖细，适合于检测很小的结构。

P11t set

迷你型磁场脉冲发生器（B）

P11t迷你爆冲场发生器是在研发阶段进行抗干扰性分析的工具。这种发生器的顶端能够发射出快速暂态磁场，可用来查找模块的薄弱点。迷你型脉冲发生器有一个TTL触发器输入接口。使用受试设备或外部逻辑电路的控制信号，可以实现干扰磁场同步，能够精确地分析复杂电路在某一运行状态下的抗干扰性。

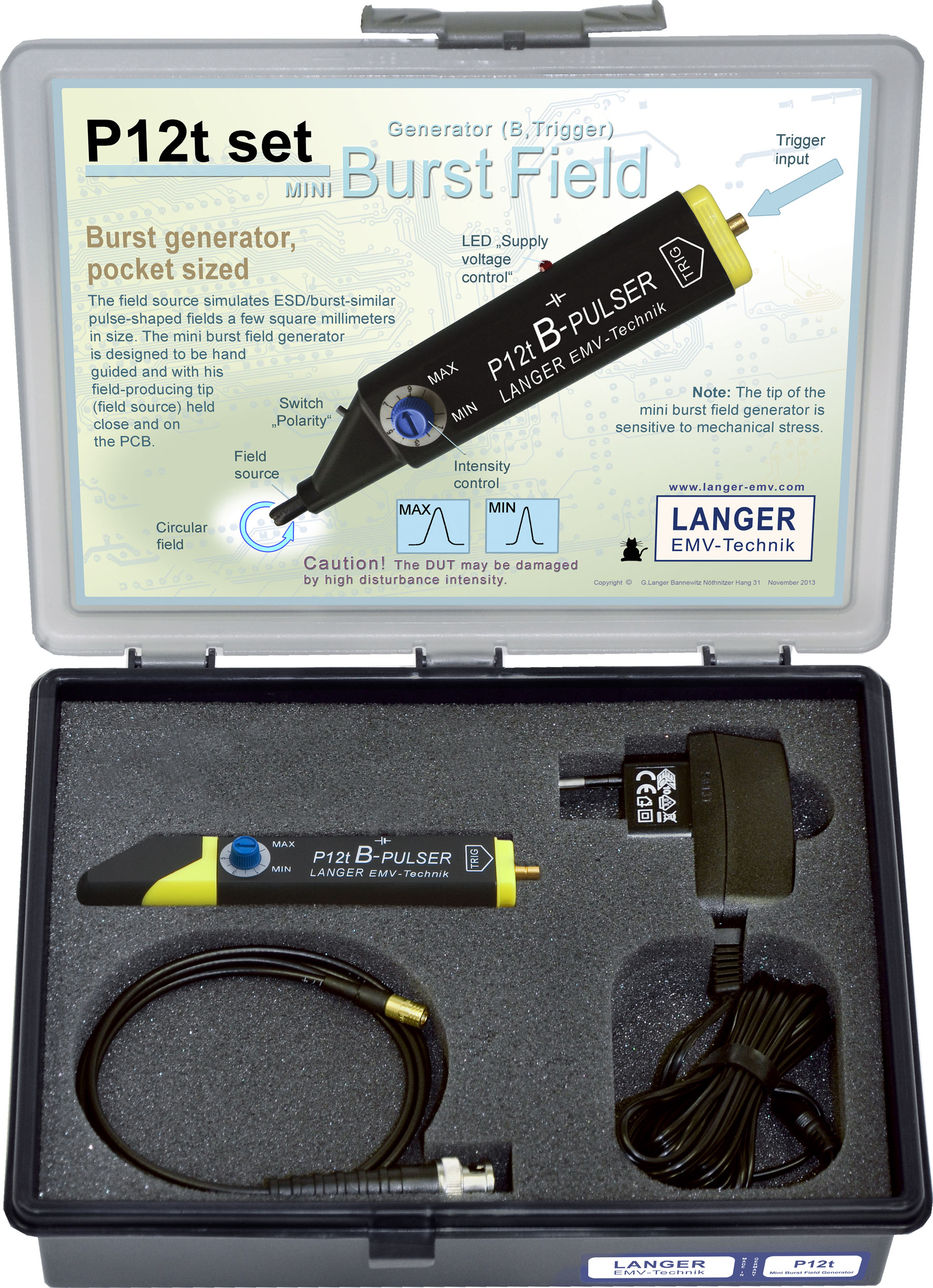

P12t set

迷你型磁场脉冲发生器（B）

P12t迷你型爆冲场发生器是产品研发阶段的排查工具。这种发生器的顶端能够按照耦合钳的原理发射出快速暂态磁场，用来查找模块的薄弱点。迷你型脉冲发生器有一个TTL触发器输入接口。使用受试设备或外部逻辑电路的控制信号，可以实现干扰磁场同步，能够精确地分析复杂电路在某一运行状态下的抗干扰性。
