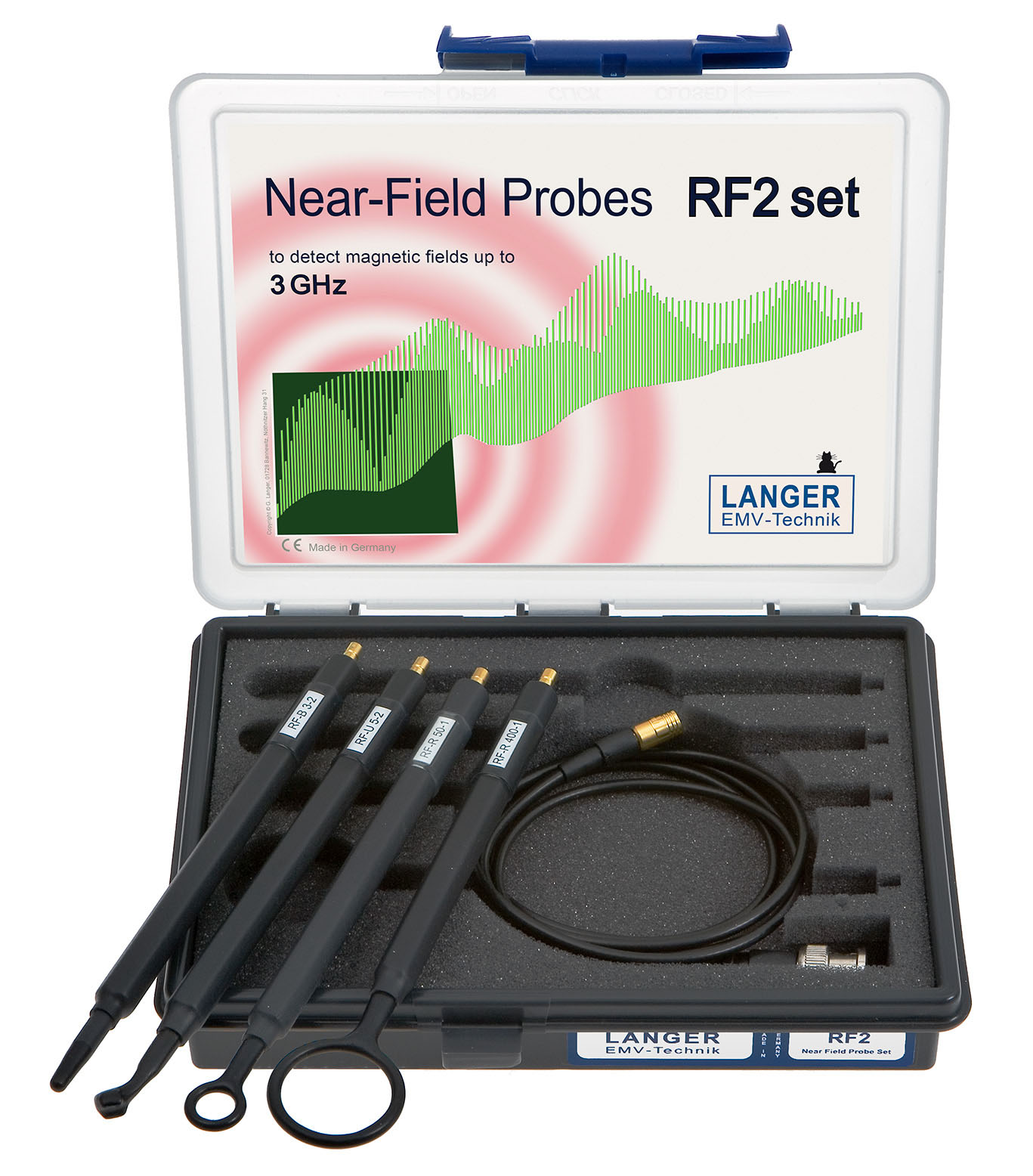

RF2 set
近场探头组（30MHz-3GHz）
-
-

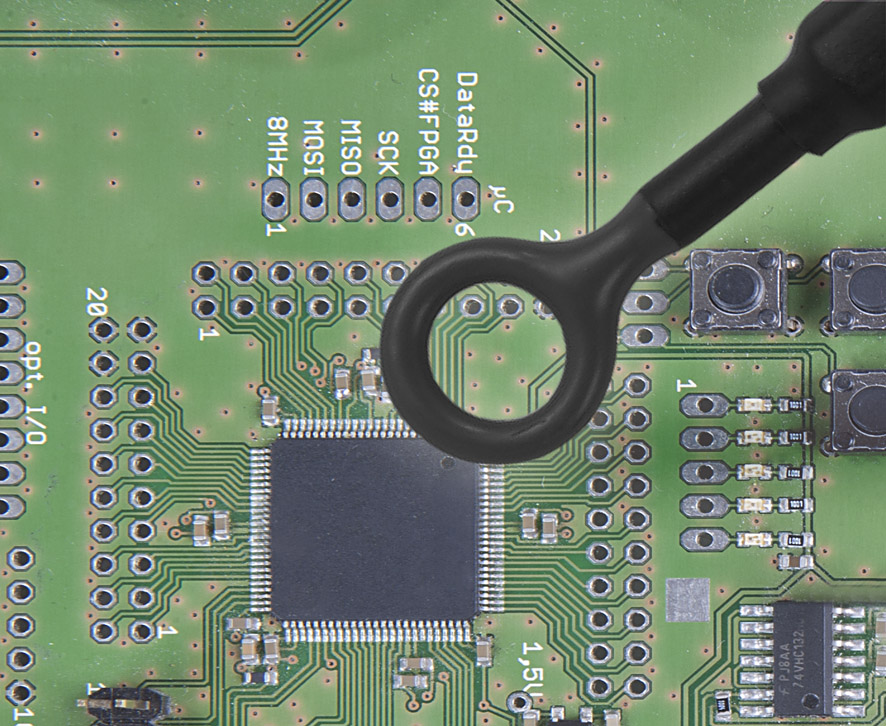

Application RF-R 50 -
Measurement set-up near-field probes
Short description
RF 2近场探头组包含4个无源磁场探头，用于在研发阶段测量电子模块上的磁场，频率范围为30MHz到3GHz。使用RF 2探头组的探头，可以逐步定位模块上高频磁场的干扰发射源。首先用探头LF-R 400-1和RF-R 50-1从远距离查找模块的干扰放射源，然后再用更高分辨率的探头LF-B 3-2和LF-U 5-2对干扰源进行更精确的定位。
通过相应地操作近场探头，能够测量出电子模块上电磁场的方向及其分布。这种近场探头小巧轻便，并具备外皮电流衰减和电屏蔽。
这种近场探头可以接到频谱分析仪或示波器的50Ω输入端。探头内部没有安装50Ω终端电阻。
Delivery content
Recommended products
Technical parameters
| 频率范围 | 30 MHz ... 3 GHz |
| 接口 | SMB, male, jack |
| 重量 | 200 g |
| 尺寸 (L x W x H) | (17.5 x 14 x 3.5) cm |
Delivery content details
-
RF-R 400-1
磁场探头（30MHz-3GHz）
RF-R 400-1型磁场探头，由于其直径较大（25mm），因而灵敏度很高，适合在10cm以内的距离检测模块和设备。
-
RF-R 50-1
磁场探头（30MHz-3GHz）
RF-R 50-1型磁场探头适于在约3cm距离以内测量模块、设备或电缆。这种磁场探头能够识别出大型元器件是否为潜在的干扰源。
-
RF-U 5-2
磁场探头（30MHz-3GHz）
RF-U 5-2型磁场探头特别适于探测宽导线、电缆、连接件、电子元器件及其连接口的磁场。这种磁场探头的工作方式类似于电流钳。
-
RF-B 3-2
磁场探头（30MHz-3GHz）
RF-B 3-2型磁场探头的测量线圈垂直于探头轴。将探头垂直放置到受测物上，测量线圈直接位于平面电路板的表面。如此便可测量通常难以接近的电路板表面，比如在开关稳压器的较大部件之间。
