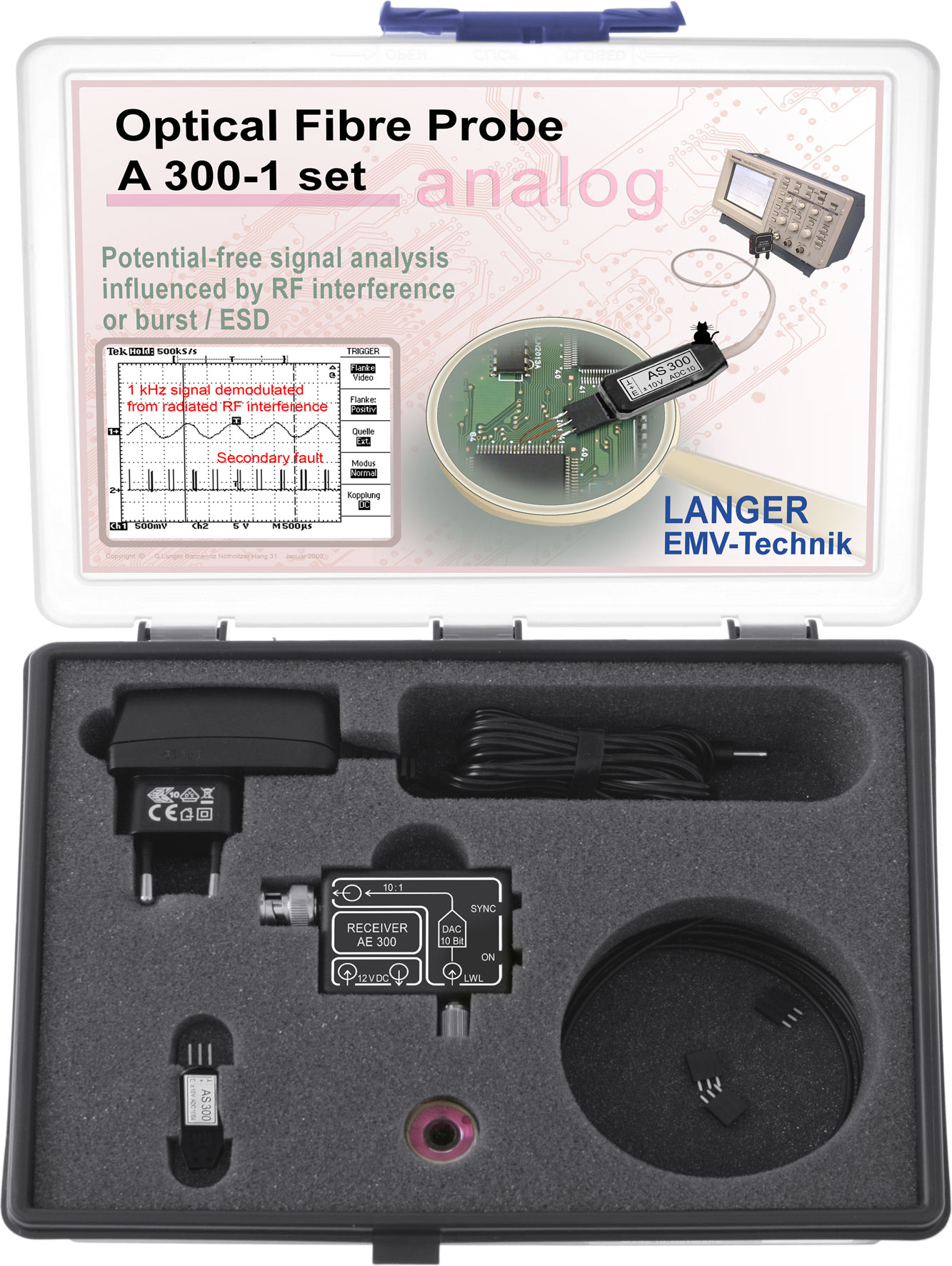

A300-1 set
![A300-1 set](/fileadmin/A300-1_Koffer_freigestellt-e_wGM.jpg?v=1723643593082)

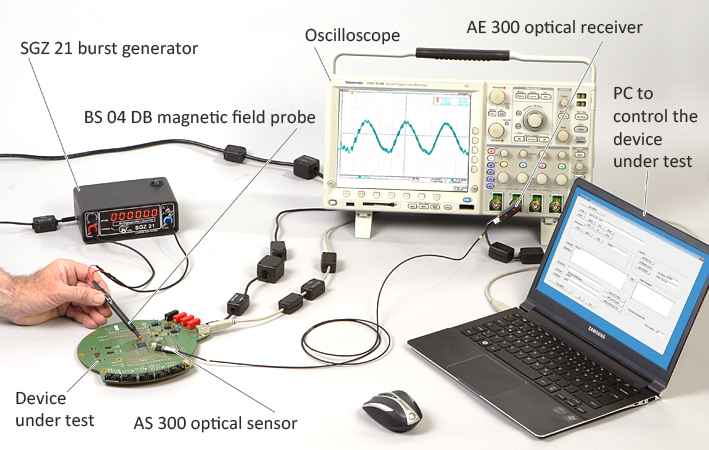

![Application with A300 set](/fileadmin/Bilder alt_neu/2013.12.21 AS300 A 775_wen.jpg?v=1723643593082)

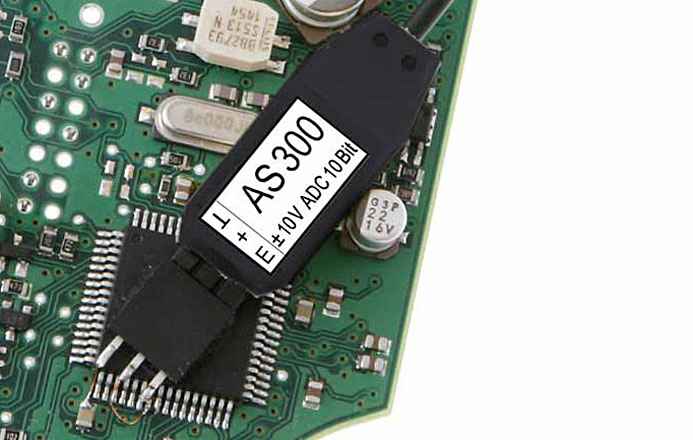

![Application with AS 300 optical sensor](/fileadmin/Bilder alt_neu/AS300-detail.jpg?v=1723643593082)

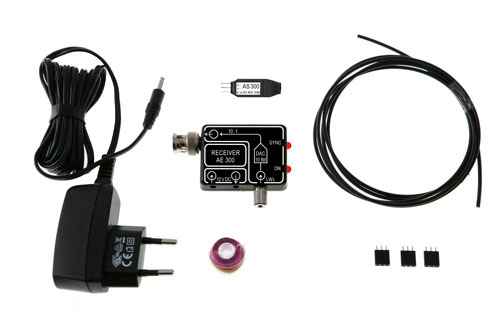

![Scope of delivery A300-1 set](/fileadmin/Bilder alt_neu/Lieferumfang-AS300-1.jpg?v=1723643593082)
Delivery content
- 1x AE 300, 光学接收器
- 1x AS 300, 光学传感器 模拟 ± 10 V DC
- 1x LWL Ø 2.2 mm 1.5 m, 1.5m 光纤
- 1x NT FRI EU
- 1x A300-1 acc
- 1x A300-1 case
- 1x Analog m, A100-1系列 操作指南
Recommended products
Technical parameters
带宽 | DC ... 5 MHz |
采样率 | 12.5 Msps |
分辨率 | 10 Bit |
AE 300 光学接收器 | |
带宽 | DC ... 5 MHz |
输出电压范围 | ±1 V |
光学输入: 光纤 | Ø 2.2 mm |
电源电压 | 12 V ... 16 V |
电流输入 | ≈ 90 mA |
AS 300 光学传感器 | |
带宽 | DC ... 5 MHz |
采样率 | 12.5 Msps |
测量范围 | ± 10 V |
输入电阻 | 100 kΩ |
抗辐射性 | > 200 V/m |
电源电压 | 4.5 V ... 16 V |
电流输入 | 70 mA (4.5 V) 30 mA (16 V) |
光线长度 | 1 ... 20 m |
Delivery content details
-
AE 300
光学接收器
AE 300 型光学接收器与串行DAC接收传感器的光学信号并将其转换为模拟电信号,通过BNC连接器输送给示波器或计数器。该接收器与AS 300型传感器兼容。
-
AS 300
光学传感器 模拟 ± 10 V DC
AS 300 型传感器是一个模拟探头,在干扰过程中,无反作用地传递受试设备发出的模拟信号。使用时将其固定在受试设备的电路板上,由受试设备供电。模拟信号在传感器中通过一个串行ADC被转换为光学信号,并通过光纤传递至接收器或示波器。
