ICI 01 L-EFT set
集成电路Langer电磁脉冲耦合
Short description
Preview for 2017
ICI 01 L-EFT磁场源将快速瞬变脉冲通过磁场耦合到集成电路中(开放式芯片),因此可以选择性地对集成电路的某个区域进行抗干扰性测试。对于安全关键电路,还可以进行模拟旁路通道干扰。该探头具备以下特点:
· 分辨率高达500微米,因此可以对电路中的某一部分有针对性地进行测试。
· 脉冲抖动的触发值极低,因此也能对程序进程中的快速过程有针对性地施加影响。
使用该探头需要一台电脑。通过附带的ICI-Client客户端软件或者DLL控制操作ICI 01探头。

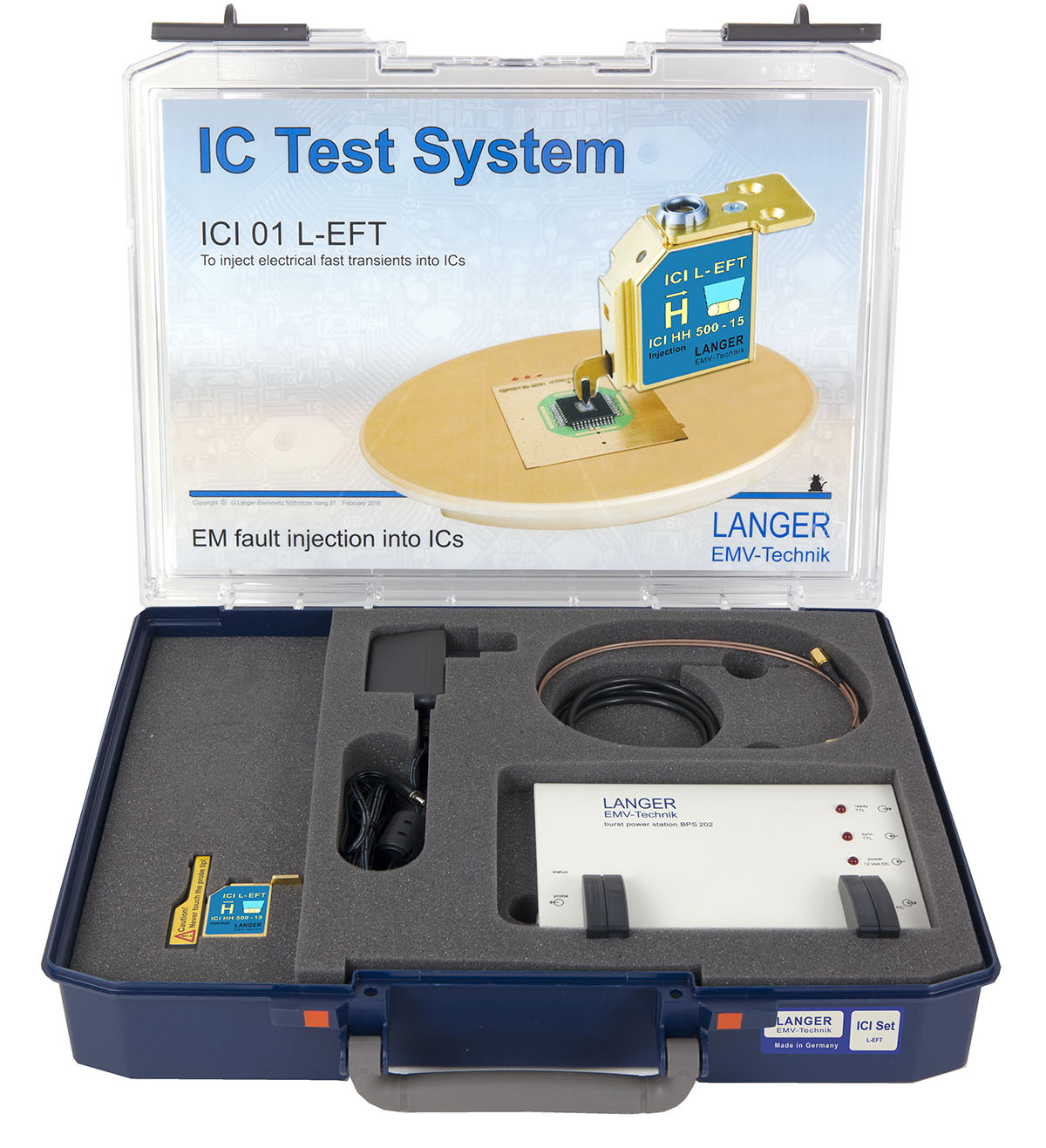

Delivery content
- 1x ICI Field Source
- 1x BPS 202, 猝发电站 SMA
- 1x BPS 202-Client, SMA
- 1x NT Ex EU
- 1x ICI 01 L-EFT acc
- 1x ICI case
- 1x ICI m
Technical parameters
脉冲参数 | |
上升时间 | < 2 ns |
重复频率 | 0.1 Hz - 20 kHz |
极性 (set by software) | + / - / alternating |
触发器脉冲延迟 (Bypass Modus - Delay Line) | |
min. 触发器脉冲延迟 (typ.) | 100 ns |
max. 触发器脉冲延迟 (typ.) | 450 ns |
max. Jitter (typ.) | ± 1 ns |
触发器脉冲延迟 (Timer Mode) | |
min. 触发器脉冲延迟 (typ.) | 200 ns |
max. 触发器脉冲延迟 (typ.) | 100 ms |
max. Jitter (typ.) | ± 15 ns |
触发器延迟的最小步距 | 10 ns |
电源电压 | BPS 202 |
软件 | BPS 202-Client / DLL (32 Bit / 64 Bit) Win XP SP3 or higher |
Delivery content details
-

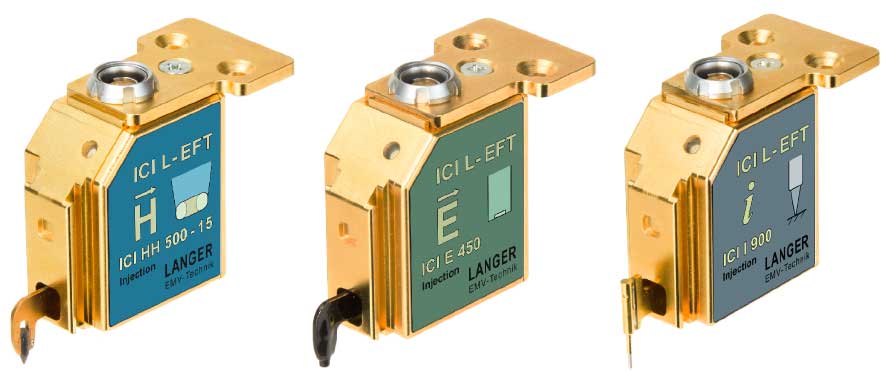

ICI Field Source
-
BPS 202
猝发电站 SMA
BPS 201猝发电站充当高压电源和Langer EMV科技有限公司的脉冲探头的控制单元。 该控制单元通过USB接口与用户电脑相连,借助BPS201客户端实现控制功能。 通过BPS 201上的“sync”输入端可以将探头的干扰脉冲同步至工作中的集成电路。
-
BPS 202-Client
SMA
