SX-R 3-1

磁场探头(1GHz-10GHz)

  • Short description
  • Technical parameters
Send enquiry Datasheet
  • SX-R 3-1, 磁场探头(1GHz-10GHz)

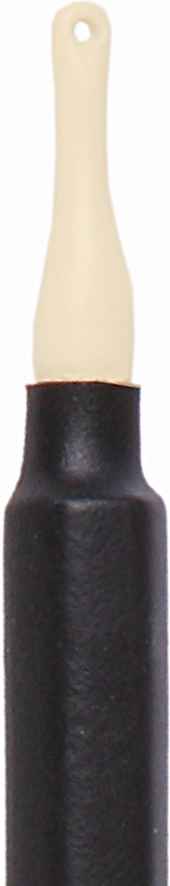

  • Probe head
    Probe head
SX-R 3-1, 磁场探头(1GHz-10GHz) Probe head
  • SX-R 3-1, 磁场探头(1GHz-10GHz)
  • Probe head
Short description

SX-R 3-1型磁场探头尺寸小,用于高分辨率测量高频磁场,因而能够识别出作为潜在干扰源的最小元件。此外,由于探头尺寸小,适于测量很难靠近的位置,例如集成电路引脚的周围区域。

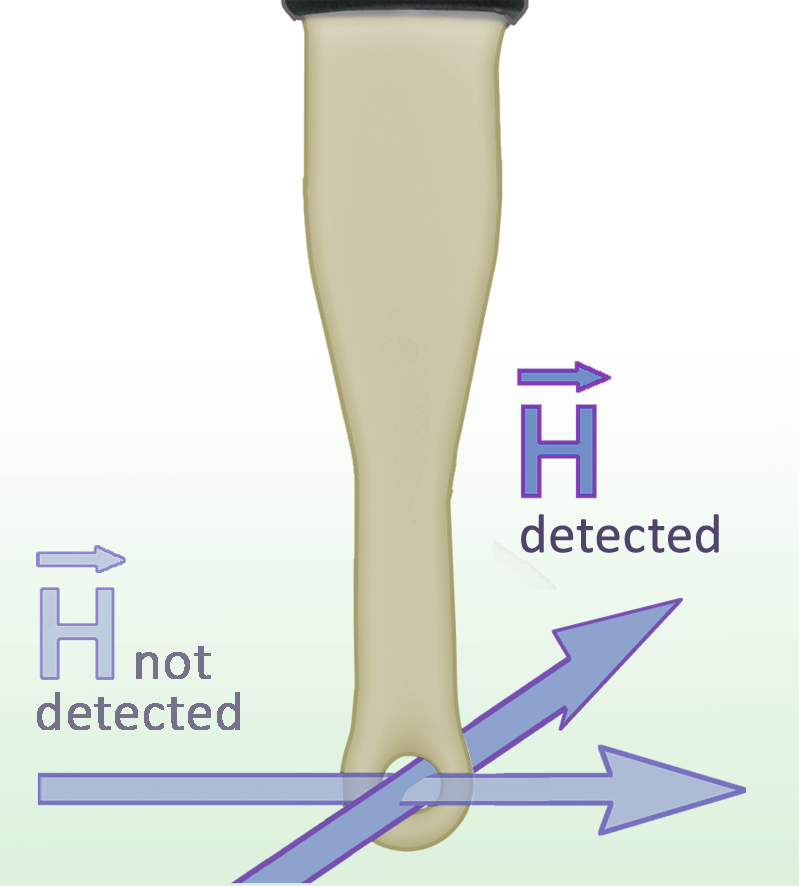

The SX-R 3-1 is a passive near-field probe. The probe head is very small and therefore suitable for detection of magnetic-field distribution, e.g. at ICs. Because of its compact design, the SX-R 3-1 can be used at hard to reach spots ,e.g. between components. It has a current attenuating sheath and its upper side is electrically shielded. It can be connected to a spectrum analyzer or an oscilloscope with a 50 Ω input.

Technical parameters
频率范围 1 GHz ... 10 GHz
分辨率 ≈ 1 mm
探头尺寸 Ø ≈ 3 mm
输出接口 SMA, female, jack
频率特性 [dBµV] / [dBµA/m] 频率特性 [dBµV] / [dBµA/m] 频率特性 [dBµV] / [dBµA/m]
磁场校正曲线 [dBµA/m] / [dBµV] 磁场校正曲线 [dBµA/m] / [dBµV] 磁场校正曲线 [dBµA/m] / [dBµV]
电流校正曲线 [dBµA] / [dBµV] 电流校正曲线 [dBµA] / [dBµV] 电流校正曲线 [dBµA] / [dBµV]
