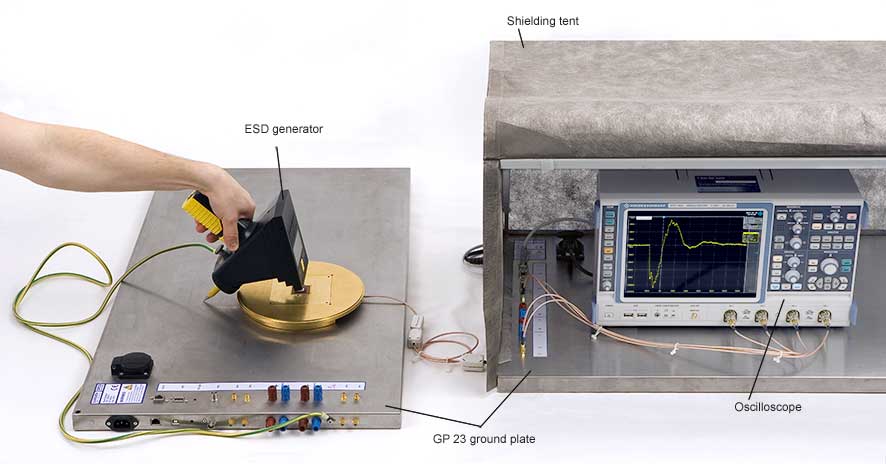

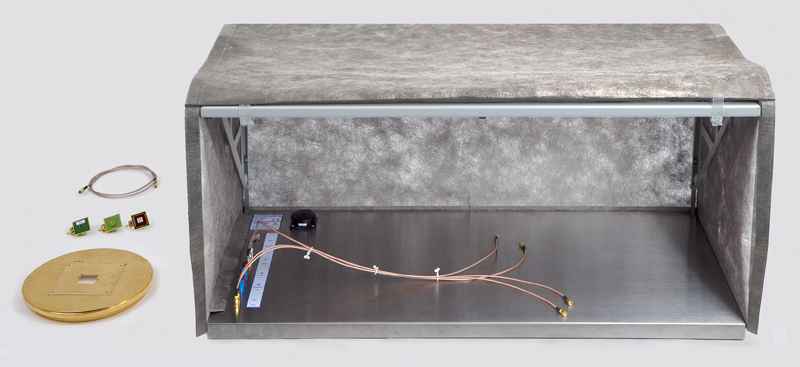

MP ESD Field set

Send enquiry Datasheet

•

•

•

•
•
•

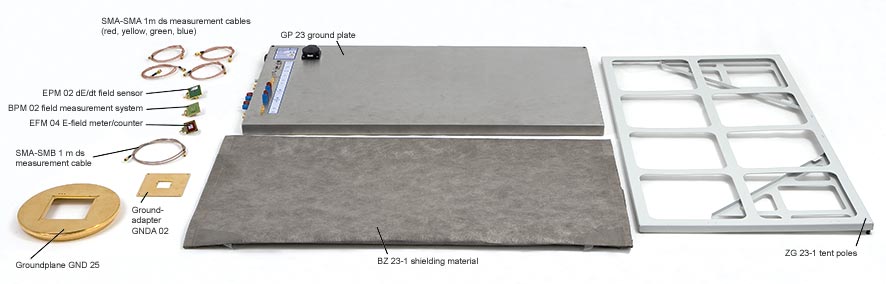

Delivery content

• 1x BPM 02, dB/dt 场测试系统
• 1x EPM 02
• 1x EFM 04
• 1x GND 25, 接地板
• 1x GNDA 02, 接地适配器
• 1x ZG 23-1, 篷面拉杆
• 1x BZ 23-1
• 1x GP 23, 接地板
• 1x SMA-SMB 1 m ds
• 1x SMA-SMA rt 0.7 m ds
• 1x SMA-SMA ge 0.7 m ds
• 1x SMA-SMA gr 0.7 m ds
• 1x SMA-SMA bl 0.7 m ds
• 1x MP ESD field case, System case
• 1x MP ESD Field m

Recommended products

• GP 23, 接地板

Technical parameters

频率范围

1 GHz

Delivery content details

•

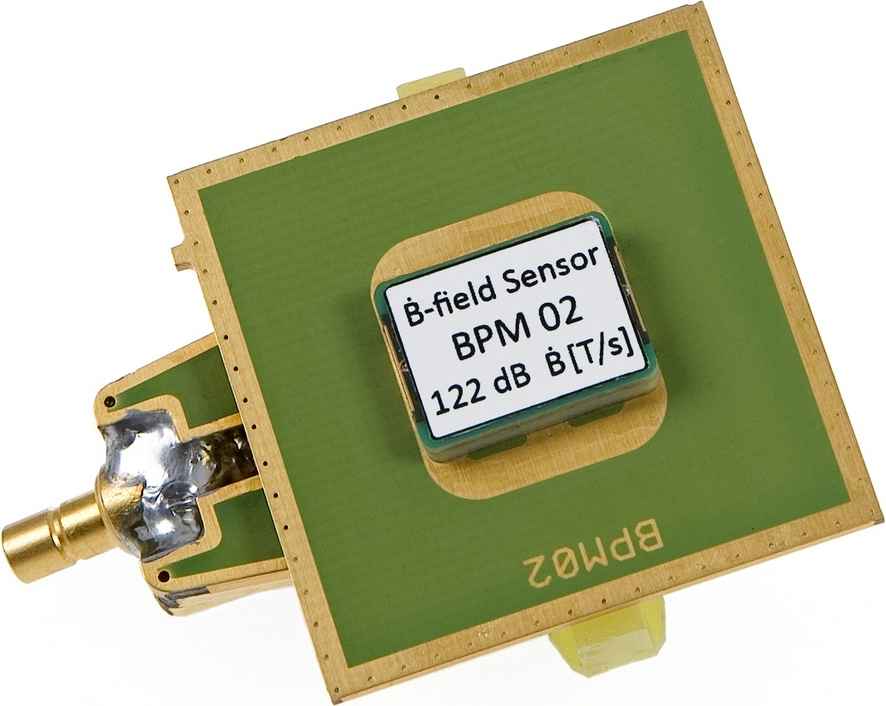

  BPM 02

  dB/dt 场测试系统

  BPM 02是磁场测试系统，用于测量磁场强度走向的实时变化。dB/dt 直到3GHz 它没有频率下限。

•

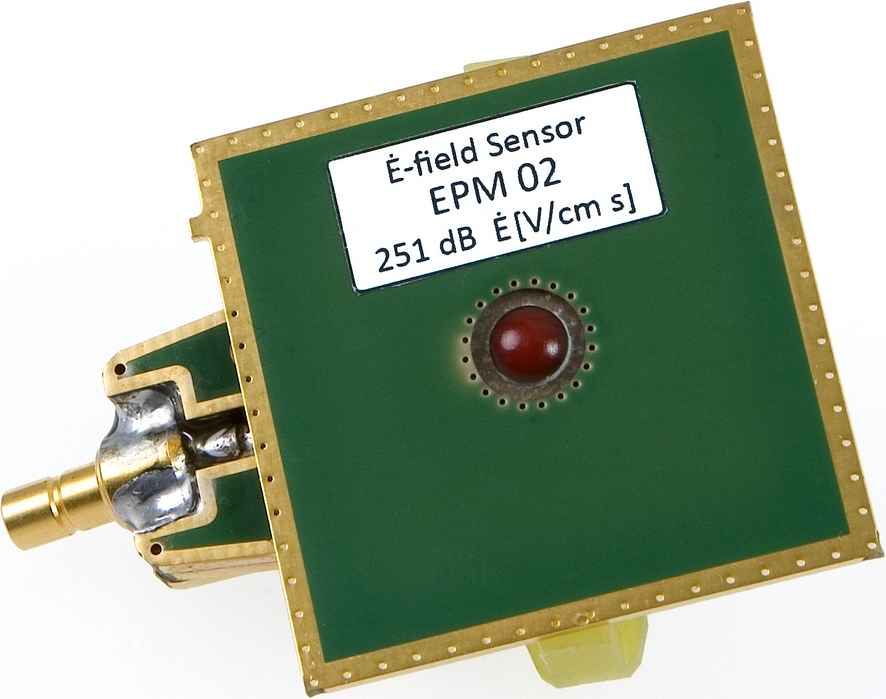

  EPM 02

•

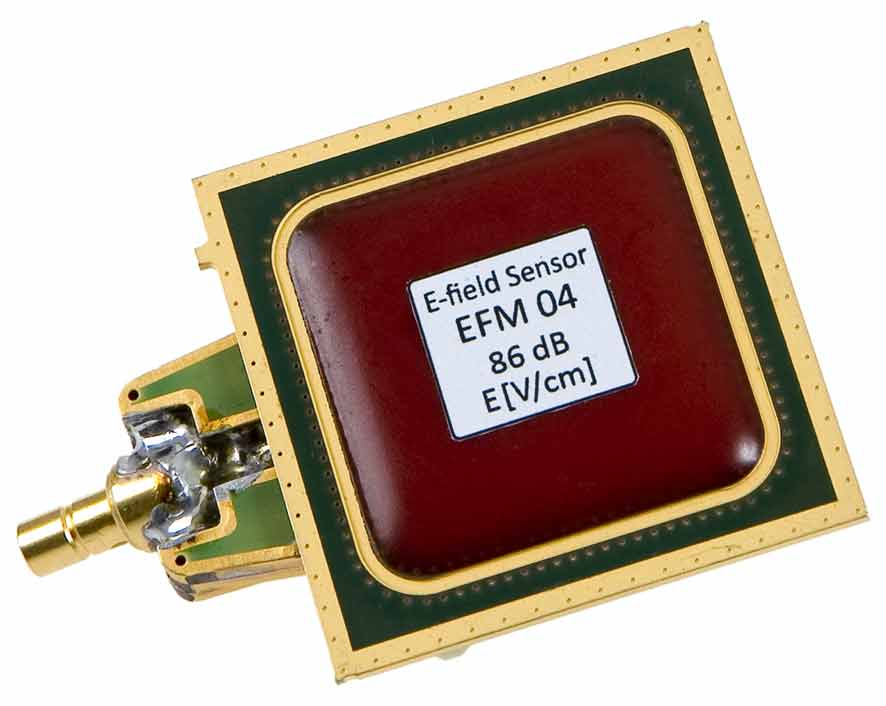

  EFM 04

•

  GND 25

  接地板

  对集成电路进行电磁兼容性检测时，GND25接地板可以确保样品的射频兼容性接触。它由表面镀金的钢材组成。其上的槽口（103x103）mm预留给接地适配器（GNDA 01-04）或横向电磁场单元（100x100）mm，供装夹使用。

•

  GNDA 02

  接地适配器

  接地适配器用于把受测集成电路接到接地板GND 25的（100x100）mm卡槽上。接地适配器在卡紧集成电路板时可调。按照集成电路的大小有四种接地适配器尺寸（GNDA01-04）可供选择。

•

  ZG 23-1

  篷面拉杆

  篷面拉杆由金属制成，用作屏蔽篷的基础支架，被插在GP23型接地板上。可以折叠在一起，且所需存放空间小。

•

  BZ 23-1

•

  GP 23

  接地板

  GP23型接地板是电磁兼容性测试的参考接地平面，被用来隔离受试设备或相应的测量设备。接地板上的组件和环境之间的电路连接通过滤波器和射频引线被接地板引导至外部。 供电接口： 110/230 V；4 x 50 V；12 V 受试设备接口： RJ45；USB； BNC;；SMA
