OSE 450 set
4通道光纤探头（50Mbps） SMA
-
-
Application with S25 optical sensor -

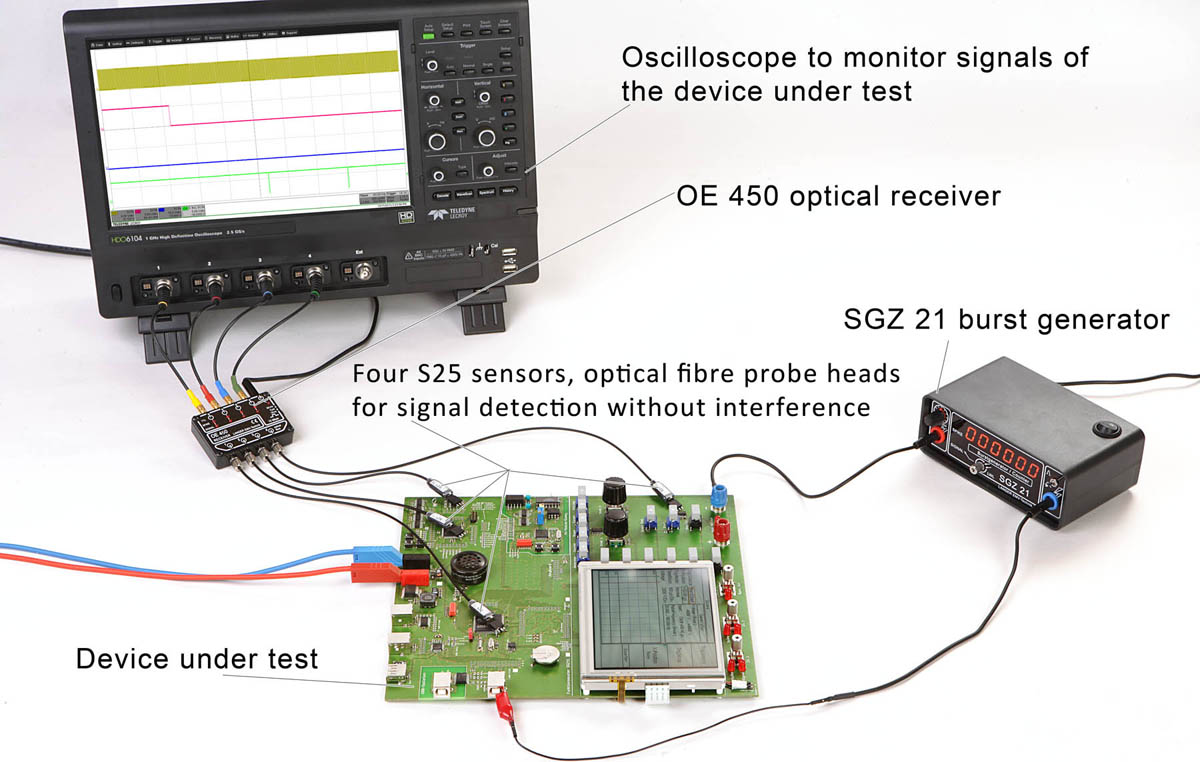

Application with OSE 450 set and SGZ 21 -
Scope of delivery OSE 450 set
Short description
OSE 450把受干扰的受测物发出的数字信号传到示波器。它有四个单独的传感器，分别用于检测受测物中的四种数字信号。它通过四根光纤与示波器的一个接收端相连。
该探头把从受测物中测得的逻辑信号转化为光信号。有多种传感器可供选择，这些传感器的测量范围各不相同。在预定时，可以选择S21,S31和S32等类型的传感器。经由传感器获得的光信号通过光纤传到示波器的光学输入端，光学输入端再把光信号转化为电信号；示波器可以显示这些信号，并用它们来控制其他设备。该系统适合在吸收室外或电磁兼容空间内进行信号监测。它也可以优化软硬件的电磁兼容性。
Delivery content
- 1x OE 450, 光学接收器 SMA
- 4x S25, 光学传感器（50 Mbps）
- 4x LWL Ø 2.2 mm 6 m, 6m 光纤
- 1x NT FRI EU
- 1x OSE 450 case, System case SMA
- 1x OSE 450 qg, SMA
- 1x OSE 450 acc, SMA
- 1x Digital m
Technical parameters
| OE 400 光学接收器 | |
| 传输范围 | DC ... 50 Mbps |
| 光学输入: 光纤 | 4 x 2.2 mm Ø |
| 光纤接口 | Ø 2.2 mm |
| 电源电压 | 12 V / 100 mA |
| 输出接口 | 4 x BNC-Stecker, 5 V HCMOS |
| S25 光学传感器 | |
| 传输范围 | DC ... 50 Mbps |
| 光纤接口 | Ø 2.2 mm |
| 电源电压 | 3 V ... 5 V |
| 电流输入 | 30 mA |
Delivery content details
-
OE 450
光学接收器 SMA
OE400 型光学接收器最多可接收四个传感器的光学信号，并将其转换为电信号，通过BNC型连接器输送给示波器或计数器。该接收器可以与S21、S31和S32型传感器以及BS 01B、BD 01E 和BD 06B型猝发序列探测器一起使用，采集猝发过程。
-
S25
光学传感器（50 Mbps）
S25 型传感器是一个数字探头，在猝发序列试验中，无反作用地传递受试设备发出的数字信号。使用时将其固定在受试设备的电路板上，由受试设备供电。数字信号在传感器中被转换为光学信号，并通过光纤传递至接收器或示波器。
-

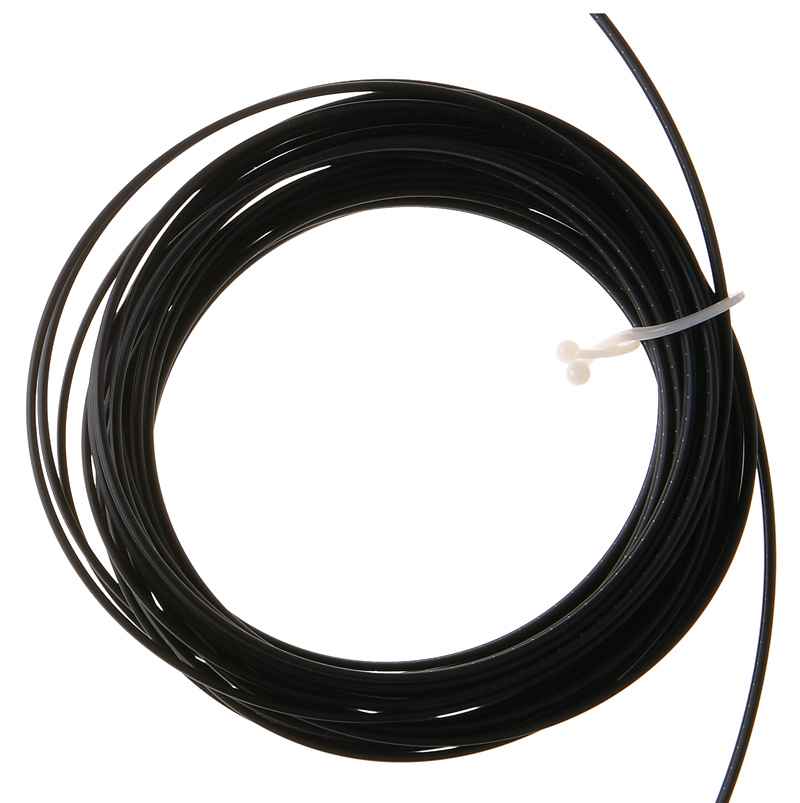

LWL Ø 2.2 mm 6 m
6m 光纤
直径2.2mm的6m 光纤是用于传导光信号的单通道柔性纤维体。
