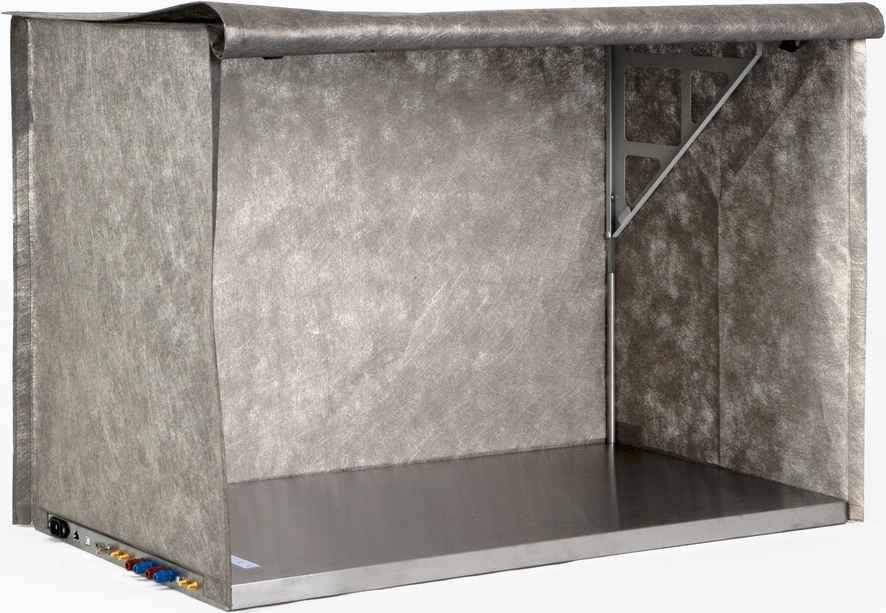

Z23-2 set
The RF seal of the shielding tent is created with smooth-running magnetic sealing stripes. The shielding tent can be easliy operated by hand. When folded it needs little space and it is easily stored away.
Delivery content
- 1x GP 23, 接地板
- 1x BZ 23-2
- 1x ZG 23-1, 篷面拉杆
- 1x ZGA 23-2
Technical parameters
| 屏蔽衰减 | 45 dB - 50 dB / 30 MHz - 1 GHz |
| 重量 | 12 kg |
| 尺寸 (L x W x H) | (900 x 500 x 650) mm |
|
Delivery content details
-
GP 23
接地板
GP23型接地板是电磁兼容性测试的参考接地平面，被用来隔离受试设备或相应的测量设备。接地板上的组件和环境之间的电路连接通过滤波器和射频引线被接地板引导至外部。 供电接口： 110/230 V；4 x 50 V；12 V 受试设备接口： RJ45；USB； BNC;；SMA
-

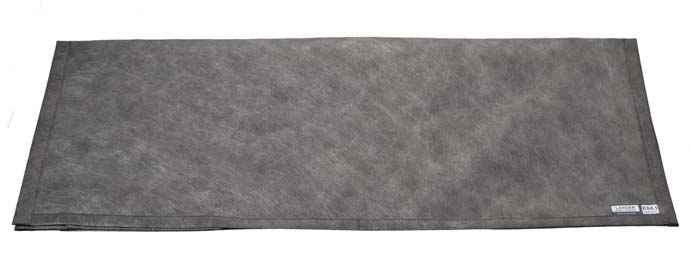

BZ 23-2
-
ZG 23-1
篷面拉杆
篷面拉杆由金属制成，用作屏蔽篷的基础支架，被插在GP23型接地板上。可以折叠在一起，且所需存放空间小。
-

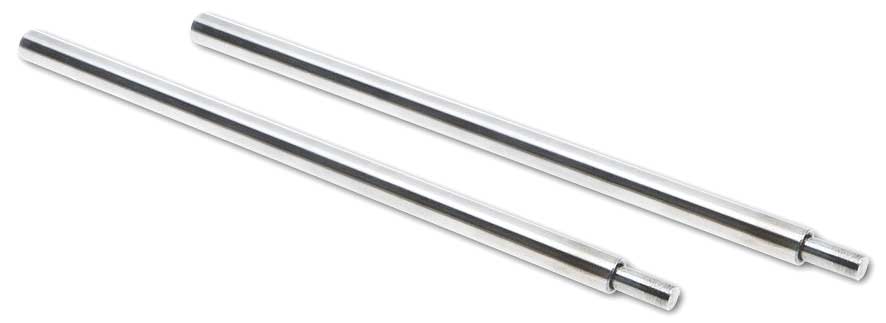

ZGA 23-2
