P1602 / P1702 set

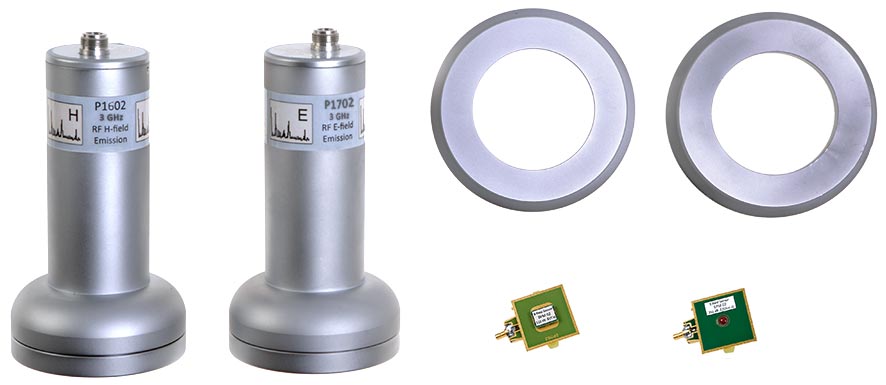

Delivery content
- 1x P1602, 高频磁场探头
- 1x P1702, 高频电场探头
- 1x CS-ESA set, ESA芯片扫描软件
- 1x D70 h03
- 1x D70 h10
- 1x FKE 30
- 1x SMA-SMA 1 m, SMA-SMA 测量电缆
- 1x SMA-SMB 1 m, SMA-SMB 测量电缆
- 1x N-SMA

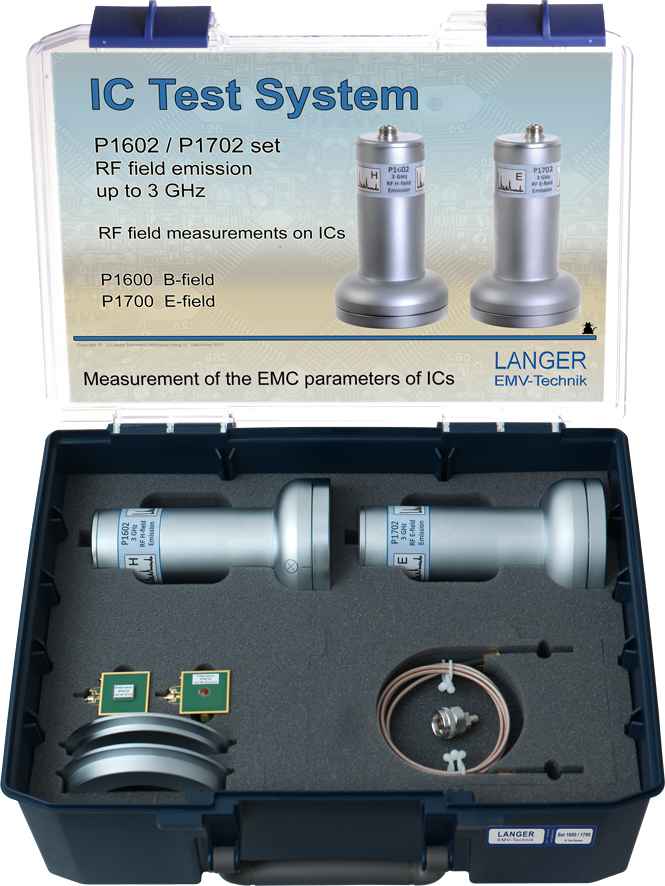

- 1x P1600 / P1700 case, System case
- 1x P1600 / P1700 m
Delivery content details
-

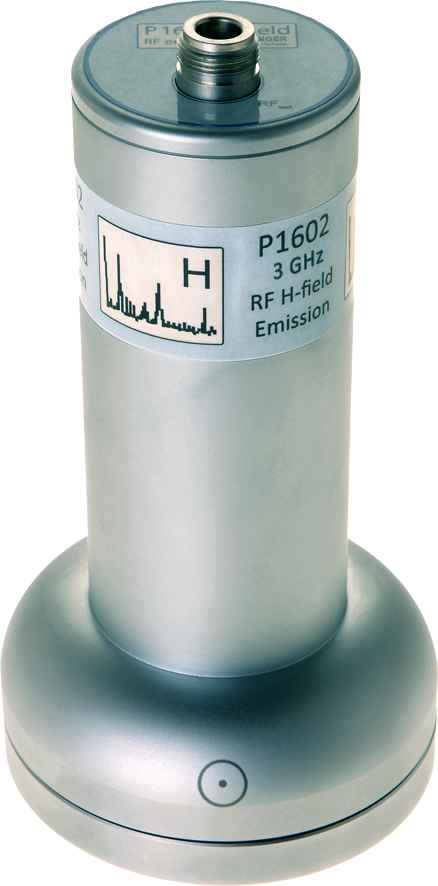

P1602
高频磁场探头

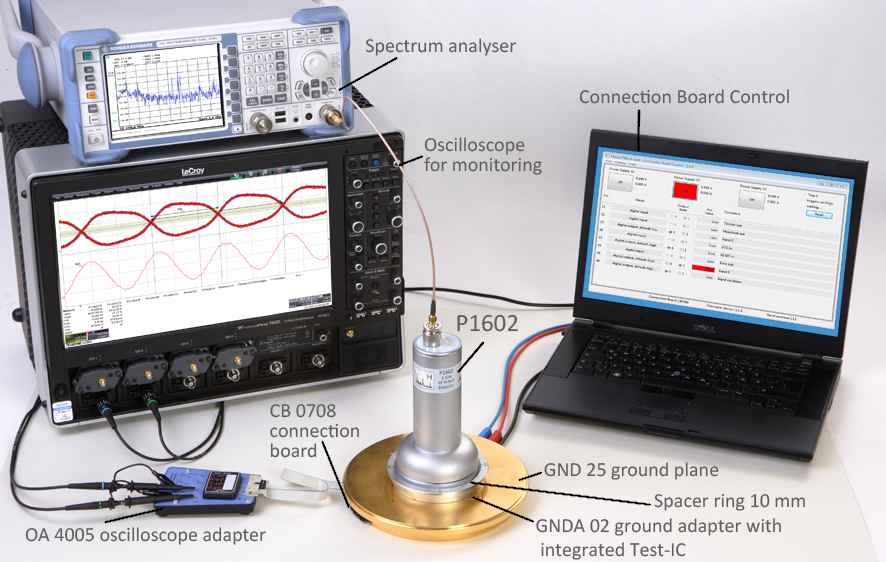

P1602型高频磁场探头用于测量从一个集成电路耦合出的磁场,其频率在3GHz 以内。这些磁场在探头内的导体上感应出电压,相连的频谱分析仪会测量这些电压。
-
P1702
高频电场探头

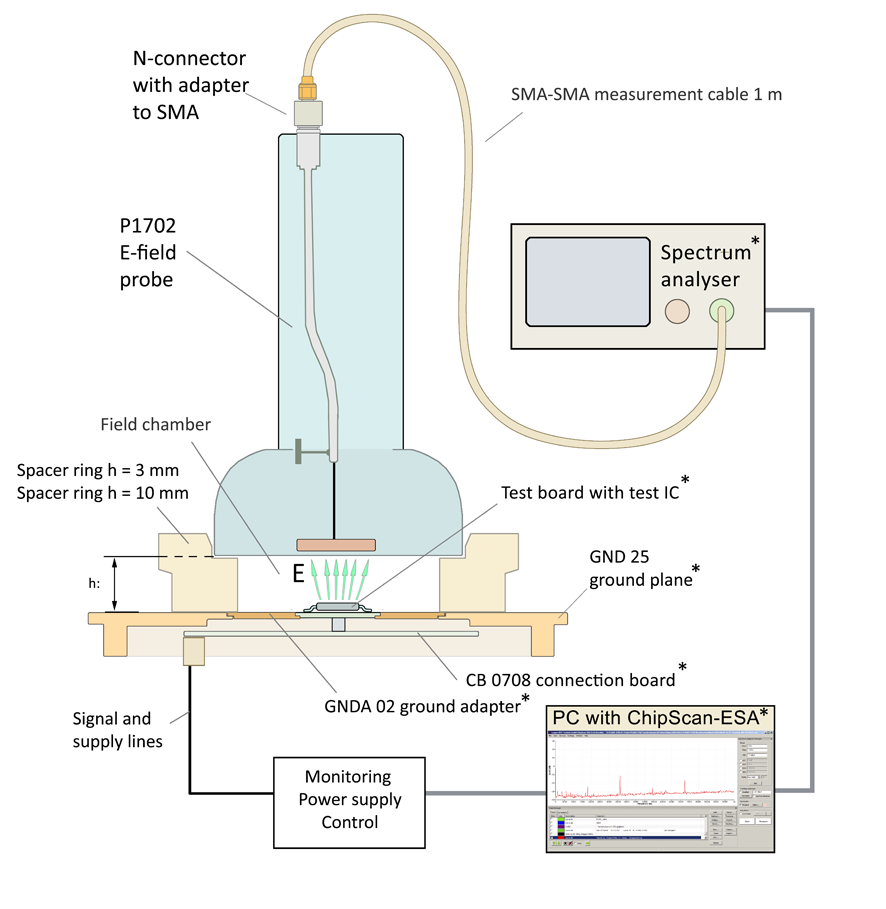

P1702型高频电场探头用于测量从一个集成电路发出的电场。这些电场会耦合到探头的电极上。由此产生的延迟电流会造成相连的频谱分析仪的输入端电压下降。相连的频谱分析仪会测量这些压降。
-
CS-ESA set
ESA芯片扫描软件
ESA芯片扫描软件用于遥控频谱分析仪,存储并记录测量曲线。这些曲线可以任意的相互或者与校正曲线、与频率相关的曲线和曲线常数换算。
