PA 203 BNC

前置放大器(100KHz-3GHz)

  • Short description
  • Technical parameters
Send enquiry Datasheet
  • PA 203 BNC, 前置放大器(100KHz-3GHz)
PA 203 BNC, 前置放大器(100KHz-3GHz)
Short description

PA 203用于放大测试信号,譬如高分辨率近场探头的微弱信号。PA 203的输入输出端口采用50Ω BNC连接器(PA 203BNC)或者SMA型连接器(PA 203 SMA)。

PA 203 is connected to the 50 ohm input of a spectrum analyzer or an oscilloscope. The power plug ensures the power supply of the PA 203. The near-field probe is connected to the preamplifier’s input via the respective cable.

Technical parameters
频率范围 100 kHz - 3 GHz
放大 20 dB
1分贝压缩点 0 dBm
噪声系数 4.5 dB
电源电压 12 V DC
电流输入 50 mA
最大输入功率 +13 dBm
重量 40 g
尺寸 (L x W x H) (50 x 38 x 13) mm

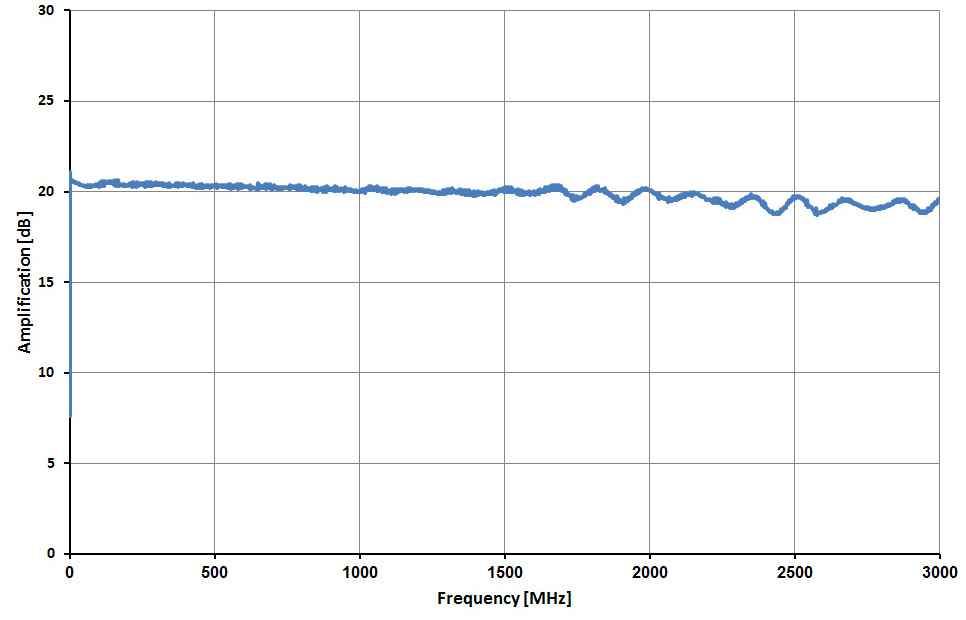

频率特性 频率特性 频率特性
频率特性(细节) 频率特性(细节) 频率特性(细节)
