RF-U 5-2

磁场探头(30MHz-3GHz)

  • Short description
  • Recommended products
  • Technical parameters
Send enquiry Datasheet
  • RF-U 5-2, 磁场探头(30MHz-3GHz)

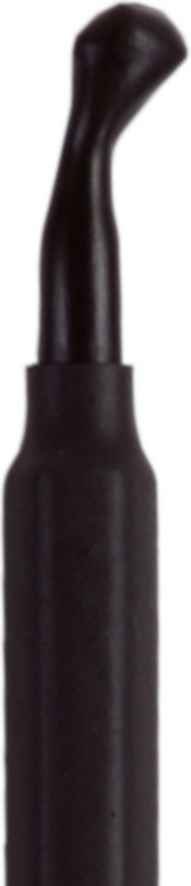

  • Probe head
    Probe head
RF-U 5-2, 磁场探头(30MHz-3GHz) Probe head
  • RF-U 5-2, 磁场探头(30MHz-3GHz)
  • Probe head
Short description

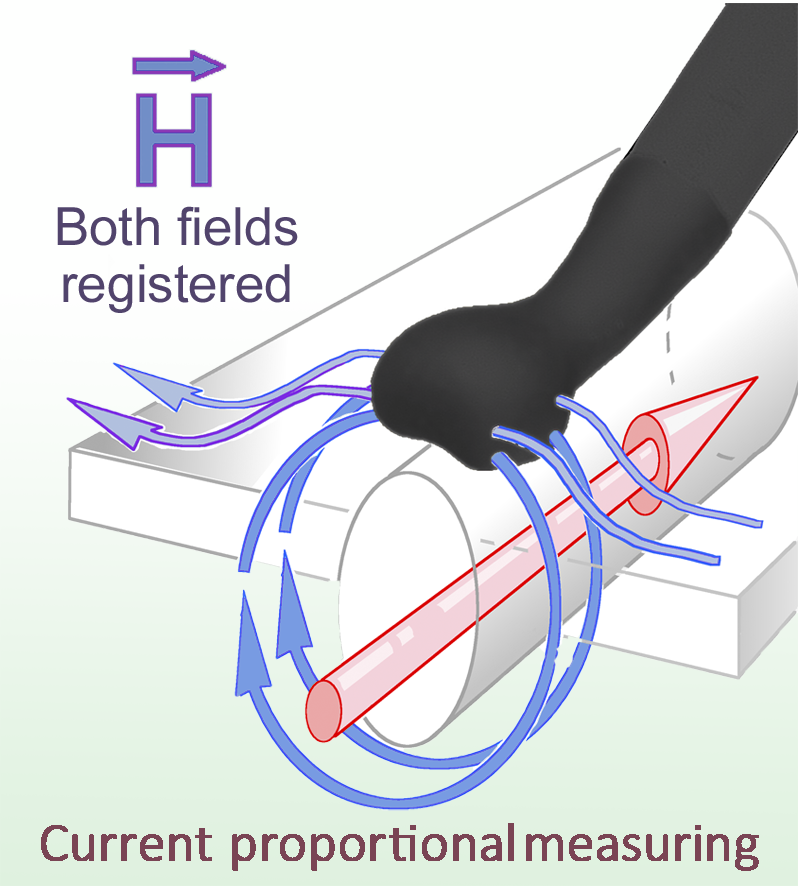

RF-U 5-2型磁场探头特别适于探测宽导线、电缆、连接件、电子元器件及其连接口的磁场。这种磁场探头的工作方式类似于电流钳。

The RF-U 5-2 is a small and handy, passive near-field probe. For best coupling, the probe head should be positioned directly onto the component. Field lines from other sources entering the probe laterally or in a straight line are also detected. It has a current attenuating steath and its upper side is electrically shielded. It can be connected to a spectrum analyzer or an oscilloscope with a 50 Ω input. The H-field probe does not have an internal terminating resistance of 50 Ω.

Technical parameters
频率范围 30 MHz ... 3 GHz
分辨率 ≈ 5 mm
探头尺寸 ≈ (6 x 6) mm
输出接口 SMB, male, jack
重量 15 g
频率特性 [dBµV] / [dBµA/m] 频率特性 [dBµV] / [dBµA/m] 频率特性 [dBµV] / [dBµA/m]
磁场校正曲线 [dBµA/m] / [dBµV] 磁场校正曲线 [dBµA/m] / [dBµV] 磁场校正曲线 [dBµA/m] / [dBµV]
电流校正曲线 [dBµA] / [dBµV] 电流校正曲线 [dBµA] / [dBµV] 电流校正曲线 [dBµA] / [dBµV]
