P11
Mini-Burstfeldgenerator (B)
![P11, Mini-Burstfeldgenerator (B)](/fileadmin/Bilder300/Disturbance immunity_B-mini burst field generator_P11_en_wPZ.jpg?v=1725087604442)

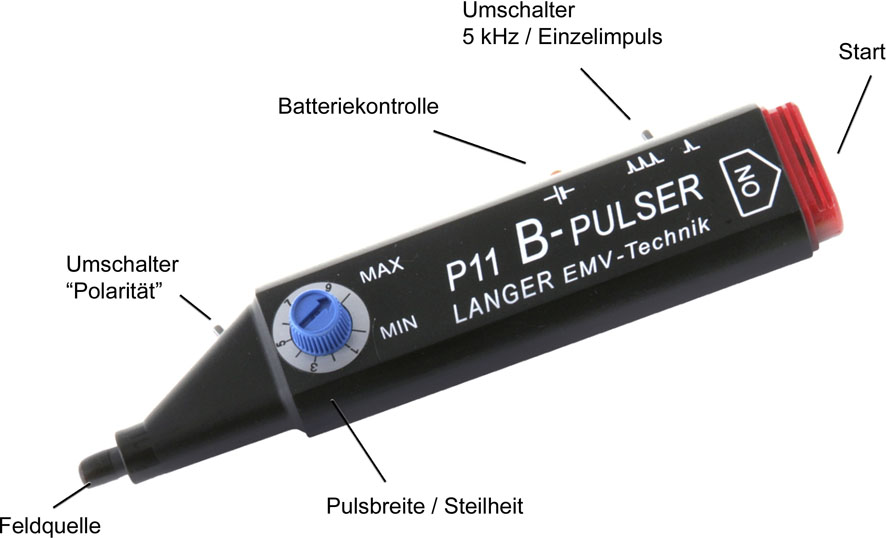

![Aufbau des Mini-Burstfeldgenerators P11](/fileadmin/Bilder300/2017.04 Pulser P11 - Aufbau wde_GM.jpg?v=1725087606944)

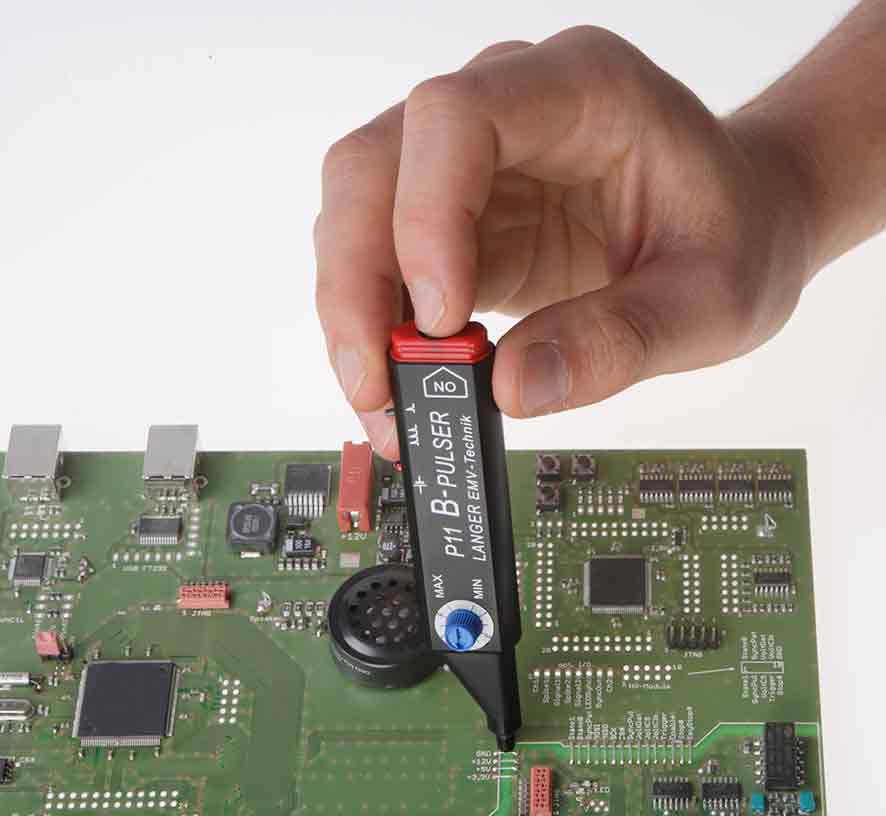

![Anwendung mit P11](/fileadmin/Bilder300/2013.09.03 P11 Anwendung web.jpg?v=1725087606944)
Kurzbeschreibung
Der Mini-Burstfeldgenerator P11 erzeugt an seiner Spitze ein Störmagnetfeld von ca 3 mm Durchmesser. Mit diesem Feld wird die Oberfläche von Leiterkarten und Bauelementen lokal beaufschlagt. Schwachstellen wie empfindliche Leiterzugabschnitte, Bauteile und Bauteilanschlüsse können gefunden werden.
Mit konventionellen Generatoren und Prüfplätzen lässt sich feststellen, ob ein Gerät die gesetzlich geforderten Normwerte zur Störfestigkeit einhält. Eine genaue Lokalisierung von Schwachstellen auf der Baugruppe ist nicht möglich. Um diese in einfachster Weise am Wirkungsort auf der Leiterkarte zu finden und zu beseitigen, sind genaue Informationen über die Lage, die Empfindlichkeit und die Art des Wirkmechanismus (E- oder B-Feldsensibilität) der Schwachstelle erforderlich. Aufgrund ihres kleinen handlichen Formates sind die Mini-Burstfeldgeneratoren sofort zur Stelle. Untersuchungen können direkt am Arbeitsplatz des Elektronikentwicklers durchgeführt werden.
