EMC-Basic 1 set
Demonstrationsboards Mini-Burstfeldgeneratoren
-
-
Magnetische Störbeeinflussung - Demonstrationsboard SF 11 mit Magnetfeld-Pulser P11 -
Elektrische Störbeeinflussung - Demonstrationsboard SF 21 mit E-Feld-Pulser P21 -

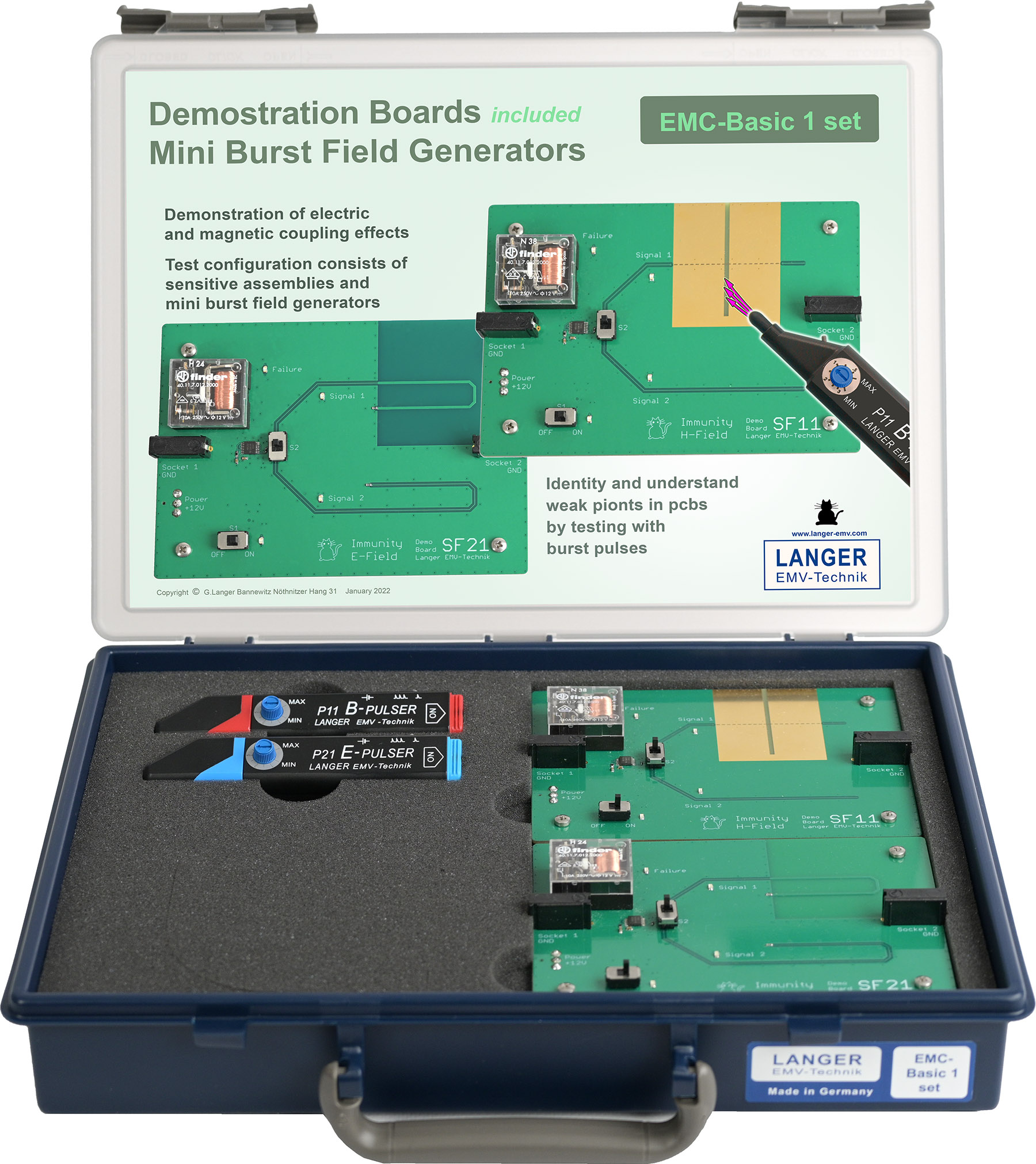

Lieferumfang EMC-Basic 1 set
Kurzbeschreibung
Die Demonstrationsboards SF 11 und SF 21 sind Baugruppen zur Darstellung von Störfestigkeitsphänomenen.
Die Boards sind entwickelt für die Vorführungen mit ESD- und Burstgeneratoren aller Hersteller. Mit diesen Demonstrationsboards können magnetische (SF 11) und elektrische (SF 21) Koppelmechanismen der Störfestigkeit übersichtlich an jeweils einem Board mit den entsprechenden Mini-Burstfeldgeneratoren (B-Feld: Pulser P11 und E-Feld: Pulser P21) veranschaulicht werden.

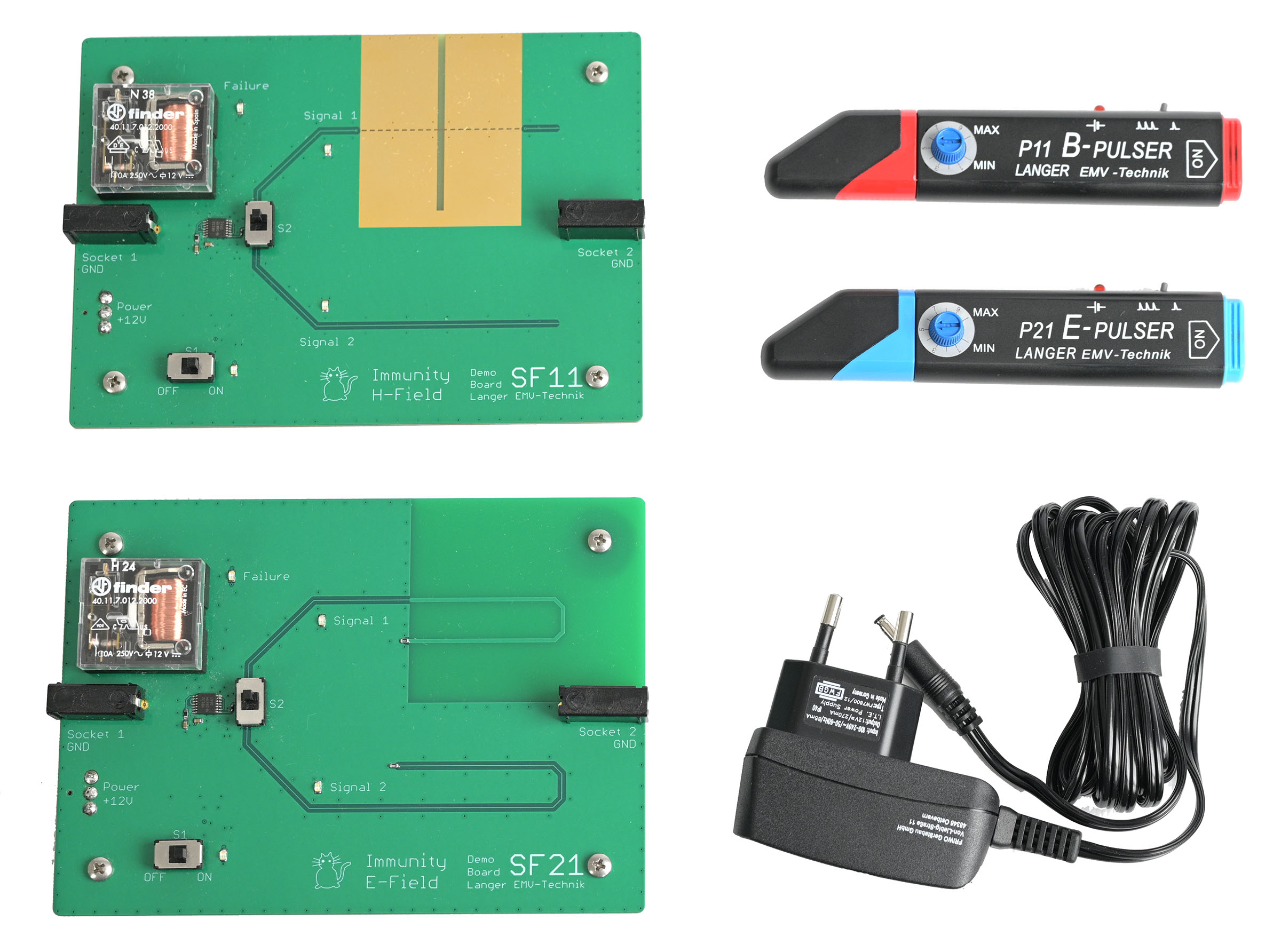

Lieferumfang
- 1x SF 11, Demo Board Störfestigkeit B-Feld
- 1x SF 21, Demo Board Störfestigkeit E-Feld
- 1x P11, Mini-Burstfeldgenerator (B)
- 1x P21, Mini-Burstfeldgenerator (E)
- 1x NT FRI EU, Steckernetzteil
- 1x LK 25 cm rt, Laborkabel 25 cm rot
- 1x LK 25 cm bl, Laborkabel 25 cm blau
- 1x A4 case, Systemkoffer
Empfohlene Produkte
Lieferumfang Details
-

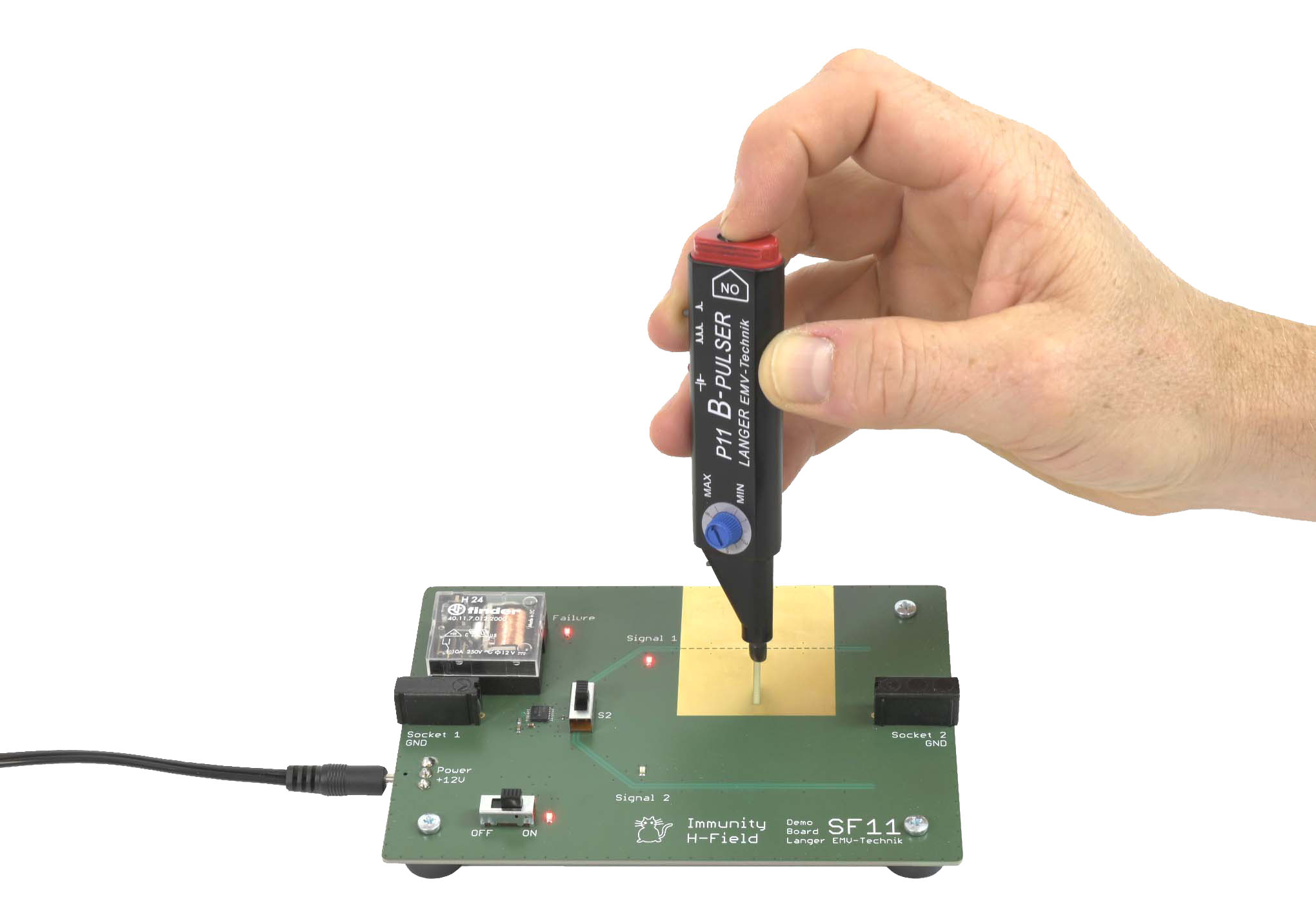

SF 11
Demo Board Störfestigkeit B-Feld
Das Demo Board SF 11 ist eine Baugruppe, an der Störbeeinflussungen z.B. Burst und ESD durch magnetisches Feld demonstriert werden. Die Störbeeinflussungen können z.B. mit Burstgeneratoren, ESD-Generatoren, dem Entwicklungssystem Störfestigkeit E1 und Feldquellen der Langer EMV-Technik GmbH erzeugt …
-

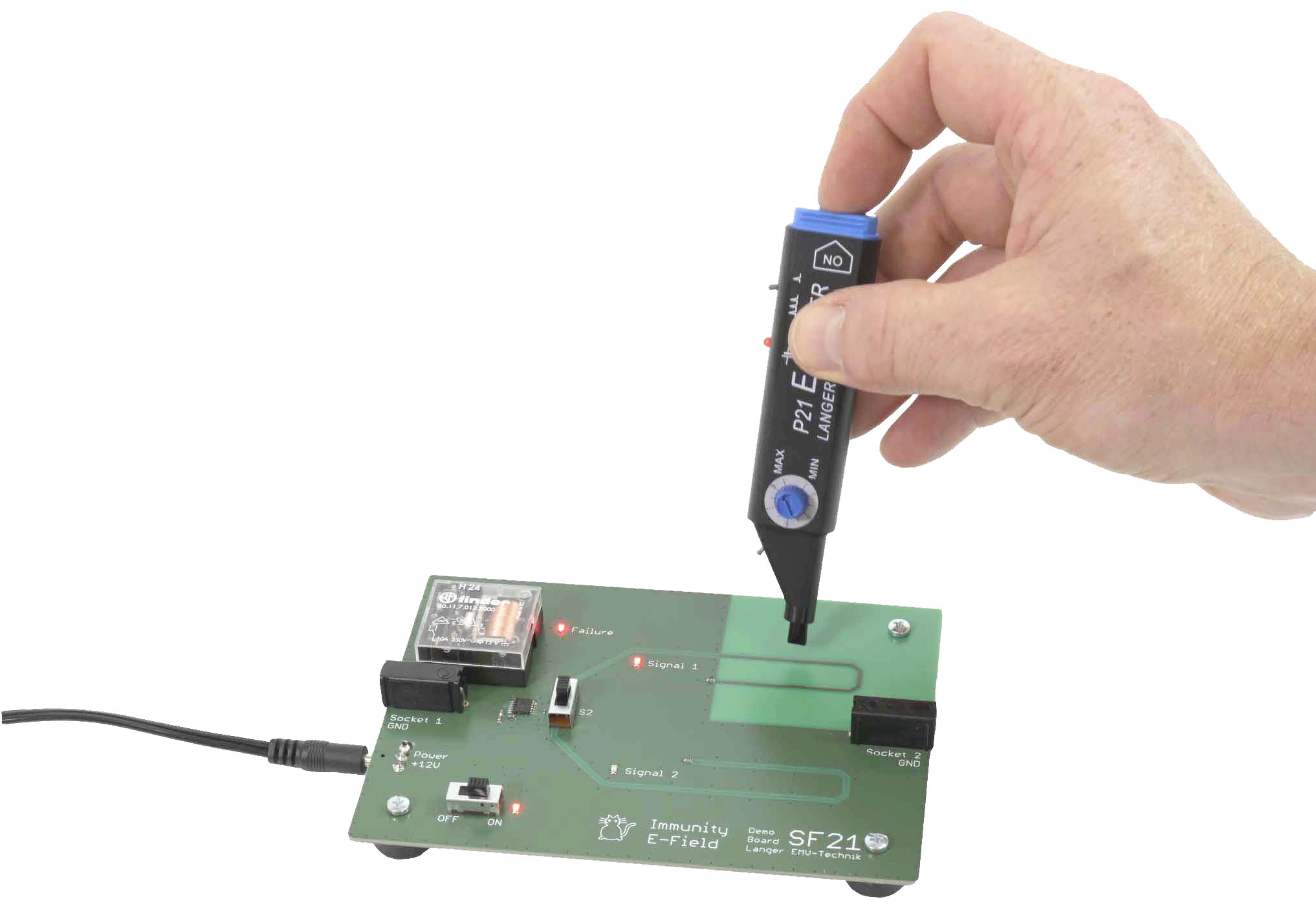

SF 21
Demo Board Störfestigkeit E-Feld
Das Demo Board SF 21 ist eine Baugruppe, an der Störbeeinflussungen z.B. Burst und ESD durch elektrisches Feld demonstriert werden. Die Störbeeinflussungen können z.B. mit Burstgeneratoren, ESD-Generatoren, dem Entwicklungssystem Störfestigkeit E1 und Feldquellen der Langer EMV-Technik GmbH erzeugt …
-

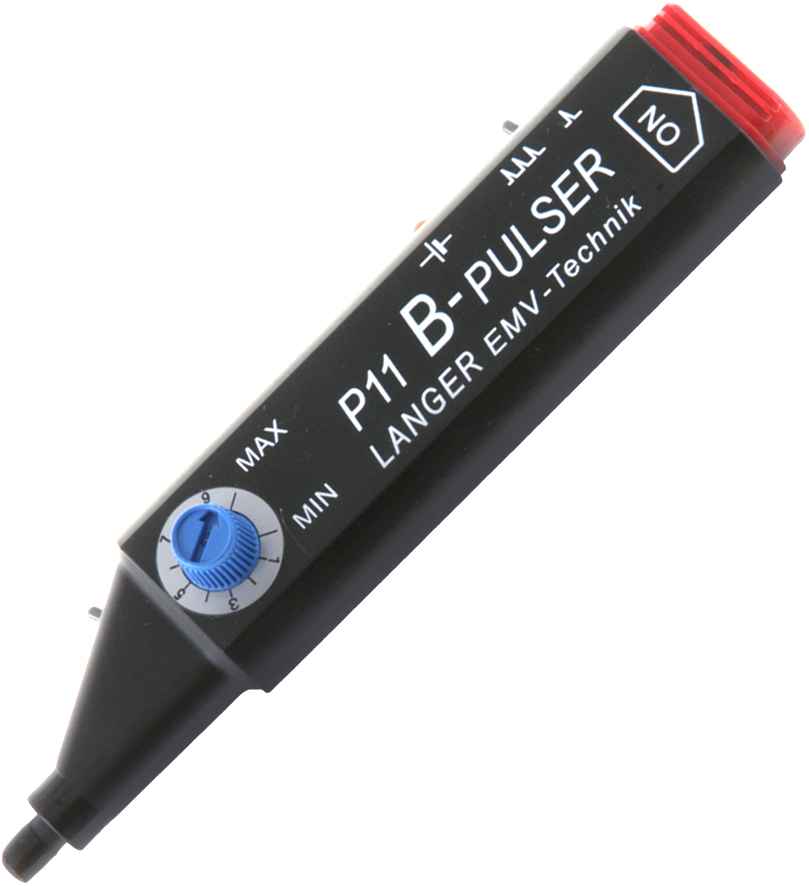

P11
Mini-Burstfeldgenerator (B)
Der Mini-Burstfeldgenerator P11 erzeugt an seiner Spitze ein Störmagnetfeld von ca 3 mm Durchmesser. Mit diesem Feld wird die Oberfläche von Leiterkarten und Bauelementen lokal beaufschlagt. Schwachstellen wie empfindliche Leiterzugabschnitte, Bauteile und Bauteilanschlüsse können gefunden werden.
-

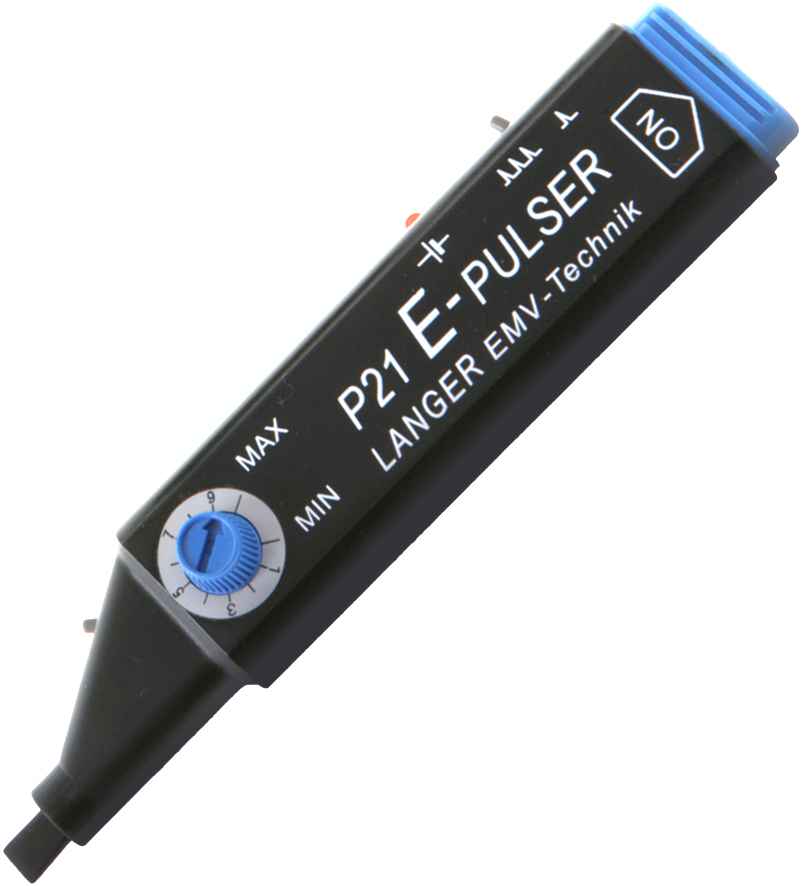

P21
Mini-Burstfeldgenerator (E)
Der Mini-Burstfeldgenerator P21 erzeugt an seiner Spitze E-Feld, das sich zur Einkopplung in Leiterzüge, Drähte, Pin’s und Bauteile; insbesondere SMD-Bauelemente wie Widerstände und Kondensatoren eignet. Einzelne Adern von Flachbandkabeln oder Steckkontakte lassen sich ebenfalls untersuchen.
