Messungen mit CS-ESA

ChipScan-ESA erleichtert dem Entwickler die Arbeit mit Spektrumanalysatoren. Die Software kann auf beliebig vielen PCs installiert und zur Analyse und Bearbeitung von Messdaten genutzt werden. Die Kommunikation mit einem Spektrumanalysator wird mit einem Dongle für jeweils einen PC freigeschalten. ChipScan-ESA eignet sich insbesondere für Messungen

  • mit der Antenne,
  • mit der Netznachbildung,
  • mit der Koppelzange,
  • mit dem HF-Stromwandler,
  • mit Nahfeldsonden,
  • mit Tastköpfen,
  • von ICs nach 1 Ohm- und 150 Ohm- Methode,
  • mit TEM-Zelle
  • mit Streifenleitung.

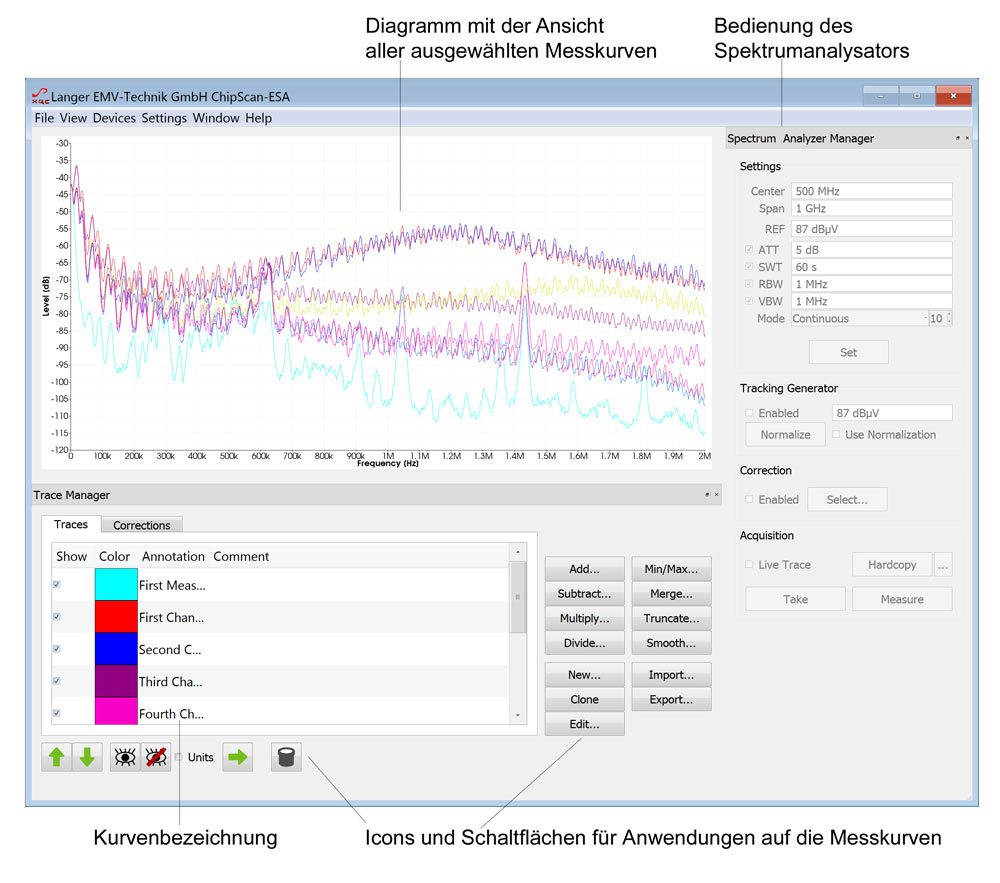

Schnelle Visualisierung der Messergebnisse

  • Vergleich aller aufgenommenen Traces
  • lineare und logarithmische Darstellung
  • Einpflege und Anzeige von Grenzwertkurven
  • stufenloser Zoom für detaillierte Analyse
  • Markierung von Harmonischen

Live-Visualisierung (Live-Trace)

  • Echtzeitdarstellung des Messsignals
  • sofortige Verrechnung der Korrekturkurven

Traceverarbeitung und Analyse

  • Anwendung von Korrekturkurven während und im Anschluss der Traceaufnahme
  • Anwendung von Operatoren (Addition, Glättung, …)

Konfiguration des Spektrumanalysators

  • Steuerung des Spektrumanalysators (Center, Span, …)
  • Speicherung der Einstellungen
  • Unterstützung von Spektrumanalysatoren verschiedener Hersteller
  • Unterstützung von Trackinggeneratoren und Normalisierung

Dokumentation

  • Protokollierung der Spektren
  • Bildexport für die Dokumentation und Präsentation
  • Datenexport für detaillierte statistische Analyse in Excel, R oder Matlab
Unterstützte Spektrumanalysatoren

Die folgende Liste entählt alle Spektrumanalysatoren und entsprechenden Schnittstellen, welche ChipScan-Scanner unterstützt. Zusätzlich sind in der Liste die Versionen der Firmware und wichtige Informationen zu den einzelnen Modellen zu finden. Falls Sie Ihren Sprekrumanalysator in der Liste nicht finden können, schreiben Sie bitte an unser Verkaufsteam unter der folgenden E-Mail mail@langer-emv.de.

Unsere Treiber werden mit erheblichem Aufwand entwickelt und intensiv getestet. Auf Grund unterschiedlicher zu Verfügung stehender Firmwares für die einzelnen Spektrumanalysatoren können wir jedoch nicht zu 100% garantieren, dass alle in der Liste angegebenen Spektrumanalysatoren ohne Fehler funktionieren.

Bedeutung der Symbole:

  • Treiber vollständig getestet →
  • Treiber noch in der Testphase →
Advantest
Modell RS232 GPIB Ethernet Firmware Informationen
R3131A
R3132
U3751
Keysight (ehemals Agilent)
Modell RS232 GPIB Ethernet Firmware Informationen
N9000B CXA Serie
N9010B EXA Serie
N9020B A.25.08 MXA Serie
N9030B PXA Serie
N9040B UXA Serie
Rigol
Modell RS232 GPIB Ethernet Firmware Informationen
DSA815 00.01.19.00.02 langsame Datenerfassung
Rohde & Schwarz
Modell RS232 GPIB Ethernet Firmware Informationen
ESR3 noch kein Mitlaufgernarator
ESR7 2.27 SP1 noch kein Mitlaufgernarator
ESR26 noch kein Mitlaufgernarator
FPC1000 1.50 VXI über USB unterstützt
FPC1500 1.50 noch kein Mitlaufgenerator (tracking generator)
FPL1003 1.51
FPL1007 1.51
FSEK30 3.40.2
FSH8 2.90 noch kein Mitlaufgenerator (tracking generator)
FSL3 2.00 SP2
FSL6 1.80 SP1
FSL18 1.80 SP1
FSW8 4.30 SP1
FSW13 4.30 SP1
FSW26 4.30 SP1
FSW43 4.30 SP1
FSW50 4.30 SP1
FSW67 4.30 SP1
FSW85 4.30 SP1
RTO1002 FFT on MATH1-Kanal
RTO1004 FFT on MATH1-Kanal
RTO1012 FFT on MATH1-Kanal
RTO1014 FFT on MATH1-Kanal
RTO1022 FFT on MATH1-Kanal
RTO1024 FFT on MATH1-Kanal
RTO1044 FFT on MATH1-Kanal
RTO2002 FFT on MATH1-Kanal
RTO2004 FFT on MATH1-Kanal
RTO2012 FFT on MATH1-Kanal
RTO2014 FFT on MATH1-Kanal
RTO2022 FFT on MATH1-Kanal
RTO2024 FFT on MATH1-Kanal
RTO2032 FFT on MATH1-Kanal
RTO2034 FFT on MATH1-Kanal
RTO2044 4.20.1.0 FFT on MATH1-Kanal
RTO2064 FFT on MATH1-Kanal
Downloads

ChipScan-ESA Supported Spectrum Analyzers (englisch)

ChipScan-ESA manual (englisch)

Um unsere kostenlose Demoversion CS-ESA Viewer zu bekommen, kontaktieren Sie bitte unser Vertriebsteam: sales@langer-emv.de
