  • GND 25, Groundplane

GND 25

Groundplane

  • Kurzbeschreibung
  • Technische Parameter
Anfrage senden Datenblatt
  • GND 25, Groundplane
  • CB 0708 Beschriftung
    CB 0708 Beschriftung
GND 25, Groundplane CB 0708 Beschriftung
  • GND 25, Groundplane
  • CB 0708 Beschriftung
Kurzbeschreibung

Die Groundplane GND 25 gewährleistet die HF-gerechte Kontaktierung der Probes während einer EMV-Messung an einem Test-IC. Sie besteht aus Stahl mit vergoldeter Oberfläche. Die Aussparung (103 x 103) mm ist vorgesehen für die Aufnahme:

  • der Groundadapter (GNDA 01-04) oder
  • eines TEM-Zellen prints (100 x 100) mm.

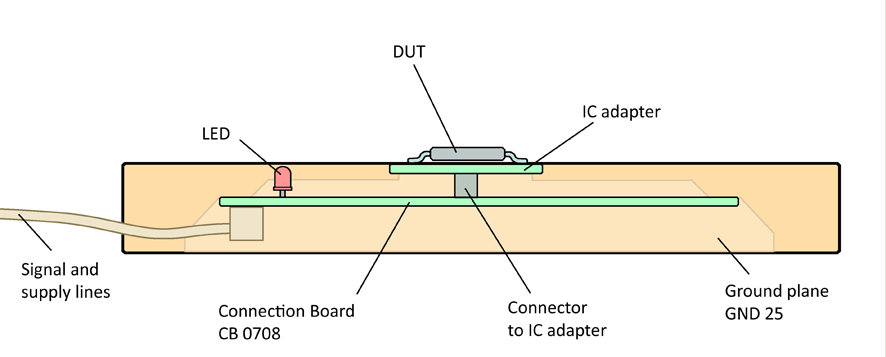

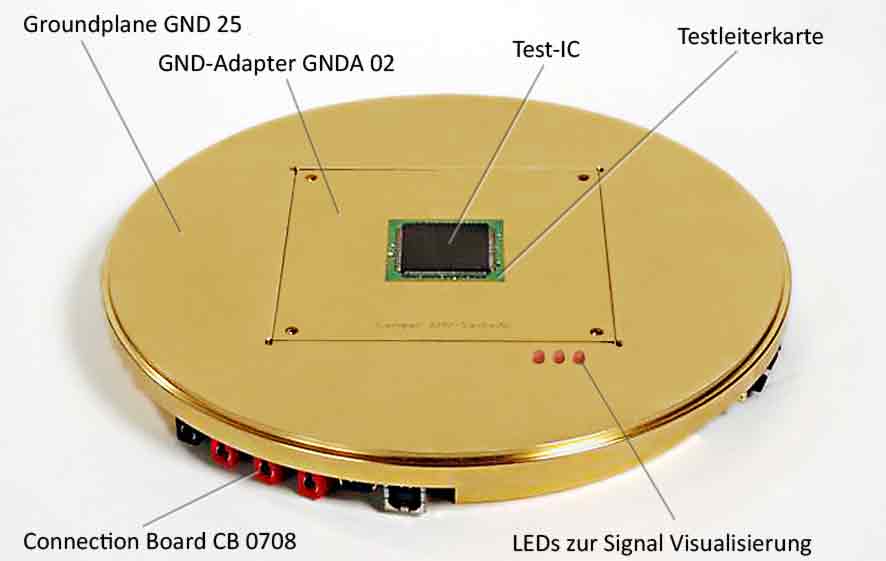

In die Unterseite der Groundplane wird das Connection Board CB 0708 eingesetzt. Auf der Groundplane befinden sich drei Öffnungen für Leuchtdioden des Connection Boards.

Technische Parameter
Höhe 24 mm
Tiefe der Aufnahme 1.7 mm
Durchmesser 218 mm
Aussparung der Aufnahme (103 x 103) mm
Gewicht 2 kg
Aufbau Ansicht 01 Aufbau Ansicht 01 Aufbau Ansicht 01
