XF-E 09s
E-Feldsonde 30 MHz bis 6 GHz
![XF-E 09s, E-Feldsonde 30 MHz bis 6 GHz](/fileadmin/Bilder300/Disturbance emission_near field probe_XF-E 09s_function_en_wPZ.png?v=1723643593082)

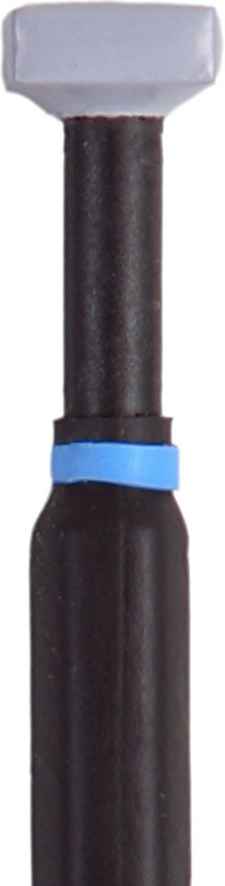

![Sondenkopf](/fileadmin/Bilder300/2014 Sondenkopf XF-E 09 s_wPZ.jpg?v=1723643593082)
Kurzbeschreibung

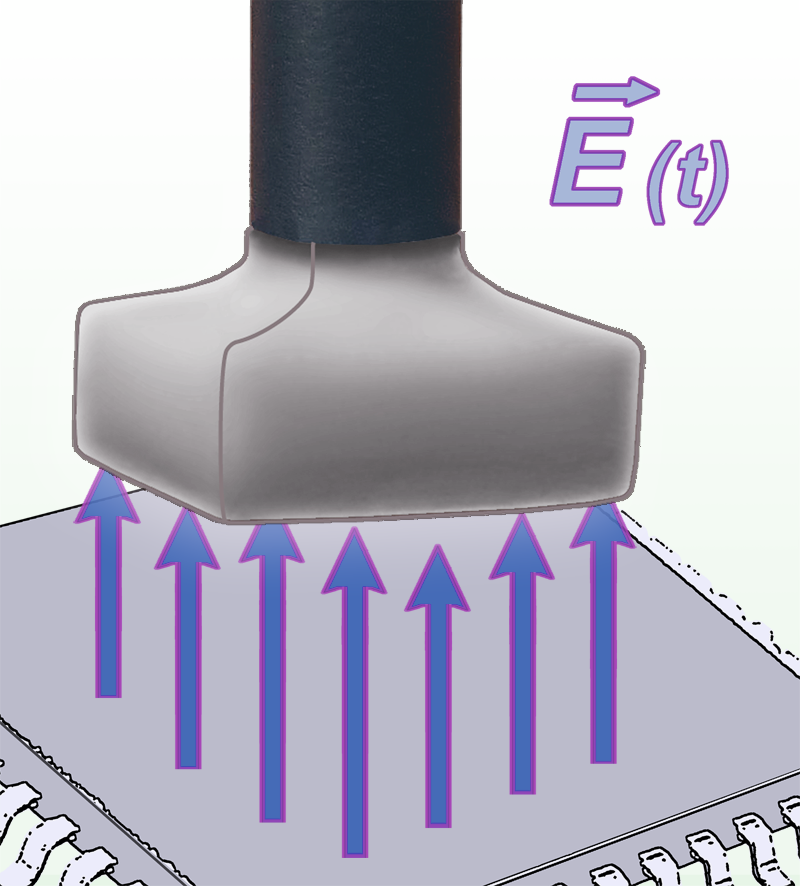

Die Nahfeldsonde erfasst die elektrischen Felder, die aus Messobjekten (ICs) auskoppeln. Die Flanken des Sondenkopfes sind geschirmt, so dass seitlich eintreffendes E-Feld nicht gemessen wird. Die Empfindlichkeit der Nahfeldsonde ermöglicht Messungen im Abstand von 0,5 mm bis 10 mm über IC’s und Baugruppen.
Die XF-E 09s ist eine passive Nahfeldsonde. Sie besitzt den gleichen prinzipiellen Aufbau wie die Sonde XF-E 04s. Zur Messung wird die E-Feldsonde über die Bauelemente oder Bereiche der Flachbaugruppe geführt bzw. aufgesetzt. Die Oberseite und die Flanken des Sondenkopfes sind elektrisch geschirmt. Die E-Feldsonde hat eine Mantelstromdämpfung. Die Nahfeldsonde wird an einen Spektrumanalysator oder ein Oszilloskop mit 50 Ω Eingang angeschlossen. Die E-Feldsonde besitzt intern einen Abschlusswiderstand.
