H4-IC set
EFT/Burst Magnetfeldquelle
-
-
Anwendung mit BS 06DB-s -
Fischer-Stecker und SHV-Stecker -
Lieferumfang mit BS 06DB-s und HV-Kabel SHV-SMB 1 m -
Lieferumfang mit BS 06DB-s und HV-Kabel FI-SMB 1 m
![H4-IC set, EFT/Burst Magnetfeldquelle](/fileadmin/Bilder300/2019.10.07. H4-IC set FI Koffer 999_3 wGM.jpg?v=1721113204126)
![Anwendung mit BS 06DB-s](/fileadmin/Bilder300/2015.11.17 BS06DB-s_A Anwendung 0999_4_wPZ.jpg?v=1721113206638)

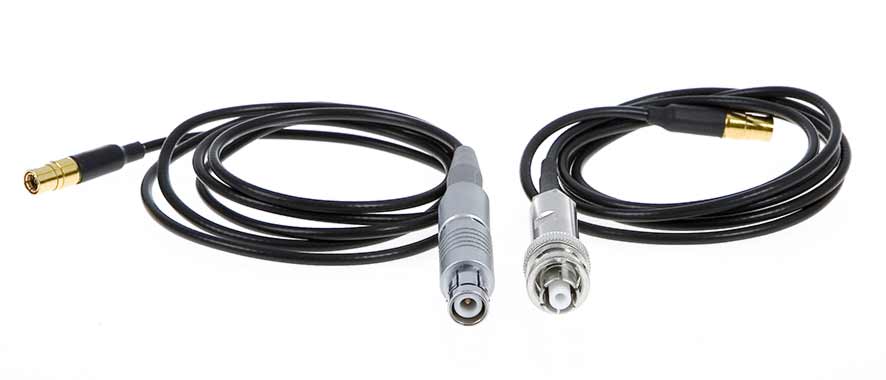

![Fischer-Stecker und SHV-Stecker](/fileadmin/Bilder300/2015.01.20 Fischer-Stecker und SHV-Stecker web.jpg?v=1721113206638)

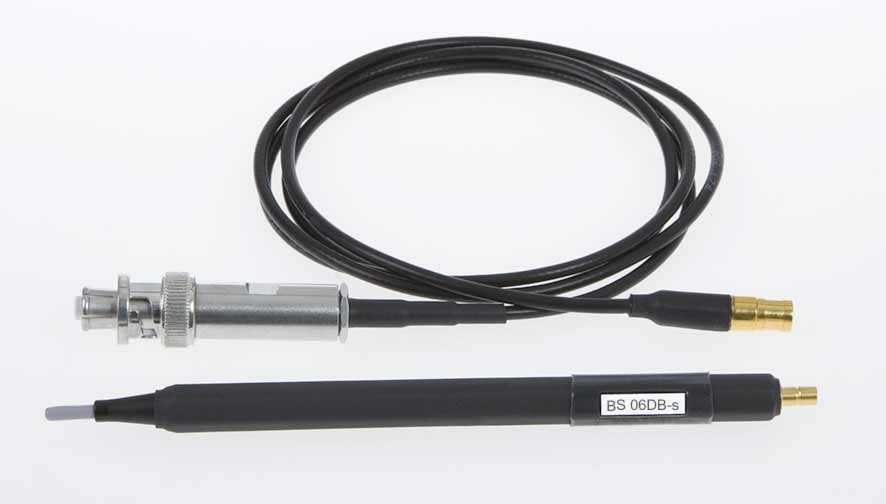

![Lieferumfang mit BS 06DB-s und HV-Kabel SHV-SMB 1 m](/fileadmin/Bilder300/2015.01.20 Set BS 06DB-s Lieferumfang mit HV-Kabel SHV-SMB web.jpg?v=1721113206638)

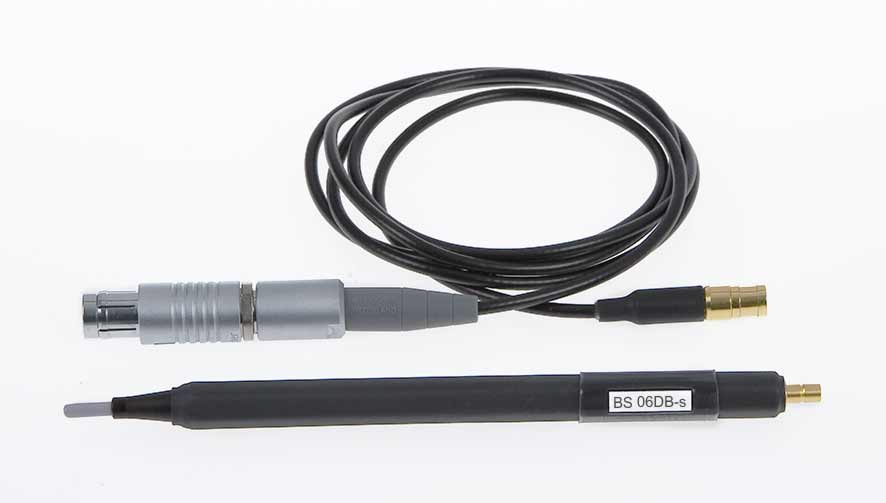

![Lieferumfang mit BS 06DB-s und HV-Kabel FI-SMB 1 m](/fileadmin/Bilder300/2015.01.20 Set BS 06DB-s Lieferumfang mit HV-Kabel FI-SMB web.jpg?v=1721113206638)
Kurzbeschreibung
Die Magnetfeldquelle BS 06DB-s dient der Erzeugung von EFT/Burst Magnetfeld. Die Feldquelle wird über ein HV-Kabel von einem EFT/Burstgenerator (IEC 61000-4-4) mit EFT/Burst Strom gespeist. Sie erzeugt auf kleinstem Raum (2,54 mm²) hohe magnetische Felder (ca. 200mT). Dadurch eignet sie sich besonders zur Feldeinkopplung in ICs. Die Feldquelle kann sowohl in einen Scanner eingesetzt als auch von Hand geführt werden. Sie bestitzt einen SMB-Ausgang.
Das Anschlusskabel für die Magnetfeldquelle ist mit SHV-Stecker (HV SHV-SMB 1 m) oder mit Fischer-Stecker (HV FI-SMB 1 m; Fischer-Stecker S103A023) erhältlich. Bitte bei Bestellung angeben.
Lieferumfang
- 1x BS 06DB-s, EFT/Burst Magnetfeldquelle
- 1x HV SHV-SMB 1 m, Hochspannungskabel SHV SMB
- 1x H4-IC case, Systemkoffer A5
- 1x H4-IC m, Benutzerhandbuch H4-IC set
Technische Parameter
EFT/Burst Magnetfeldquelle BS 06DB-s | |
Frequenzbereich | 0...66 MHz |
Auflösung | 2.54 mm² |
Erzeugte magnetische Flussdichte | 2.37 mT/A |
Maße Sondenkopf | Ø 1.8 mm |
Max. erzeugte magnetische Flussdichte | 200 mT |
Anschluss - Ausgang | SMB, female, jack |
Max. Burst-Spannung | 4 kV |
