BS 02-h
Magnetfeldquelle
![BS 02-h, Magnetfeldquelle](/fileadmin/Bilder alt_neu/BS02-Grafik.jpg?v=1721124529905)
![Anwendung mit BS 02](/fileadmin/Bilder300/E1 Störfestigkeit BS 02 Anwendung web.jpg?v=1721124532028)
![Sondenkopf](/fileadmin/Bilder300/2015.11.26 E1 BS 02 Sondenkopf_wPZ.jpg?v=1721124532028)
Kurzbeschreibung

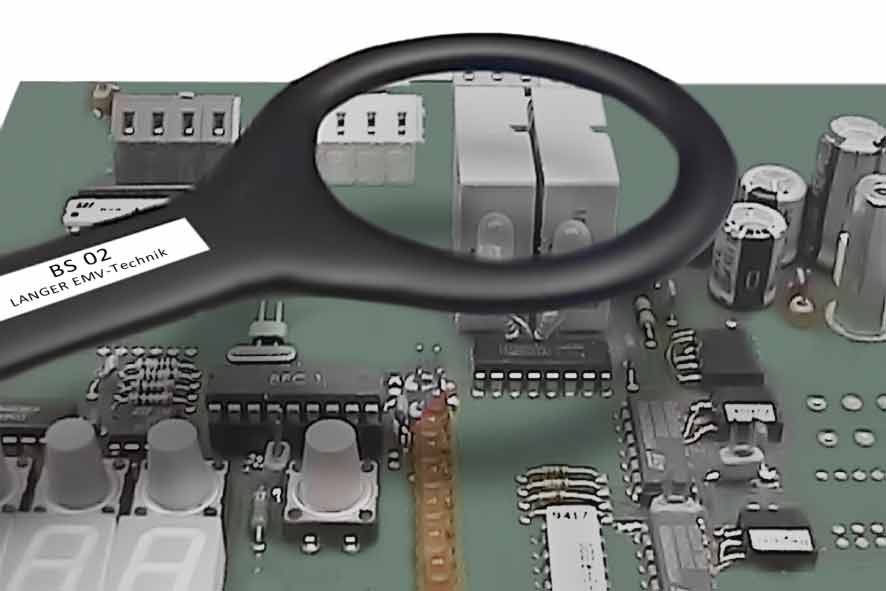

Die BS 02-h dient der Lokalisierung von Schwachstellen im Layout. Sie erzeugt ein B-Feld von ca. 5 cm Durchmesser. Sie eignet sich zur großflächigen Beaufschlagung von Gehäuseoberflächen und Innenbereichen, Verbindungstechnik und Baugruppen mit Leiterzugstrukturen und ICs zur Erkennung von magnetisch sensiblen Schwachstellen.
Die Feldquelle wird von einem EFT/Burstgenerator gespeist. An ihren 4,4 kV hochspannungsfesten SMB Steckverbinder wird der Generator über ein Hochspannungskabel (HV SMB 1 m oder SMB-BNC 1 m) angeschlossen.
