ES 02-h
E-Feldquelle
![ES 02-h, E-Feldquelle](/fileadmin/Bilder alt_neu/ES02-Grafik.jpg?v=1721124529905)

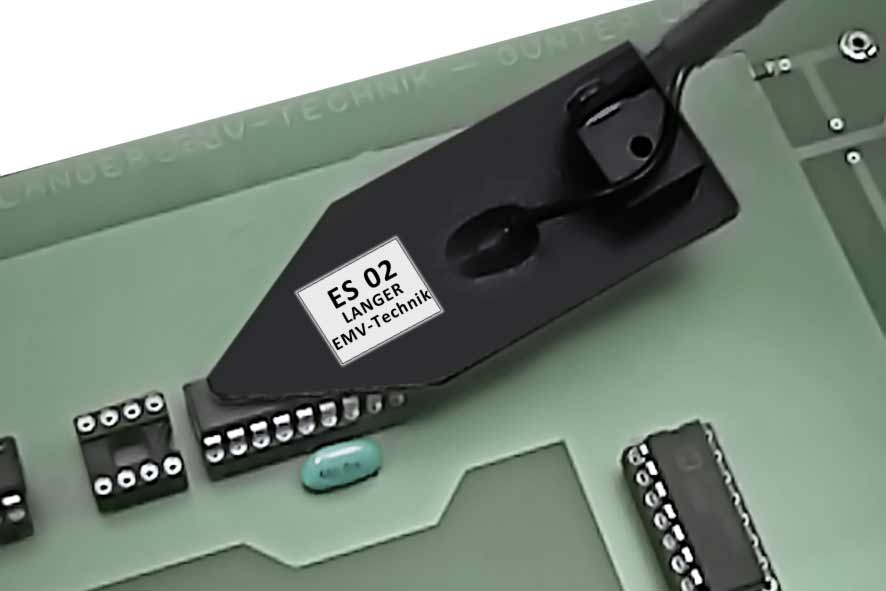

![Anwendung mit ES 02](/fileadmin/Bilder300/ES 02 Anwendung web.jpg?v=1721124532028)
Kurzbeschreibung
Die Fläche des Feldquellenkopfes ermöglicht das großflächige Einkoppeln in Gehäuseoberflächen, Verbindungstechnik, Leiterzugstrukturen und ICs (z.B. Bussysteme, LCD-Displays). Auch kann sie mit ihrer Spitze zum Lokalisieren kleinerer E-Feld sensibler Strukturen verwendet werden (Leiterzüge, Quarze, Pull-up Widerstände, ICs).
Die Feldquelle wird von einem EFT/Burstgenerator gespeist. An ihren 4,4 kV hochspannungsfesten SMB Steckverbinder wird der Generator über ein Hochspannungskabel (HV SMB 1 m oder SMB-BNC 1 m) angeschlossen.
