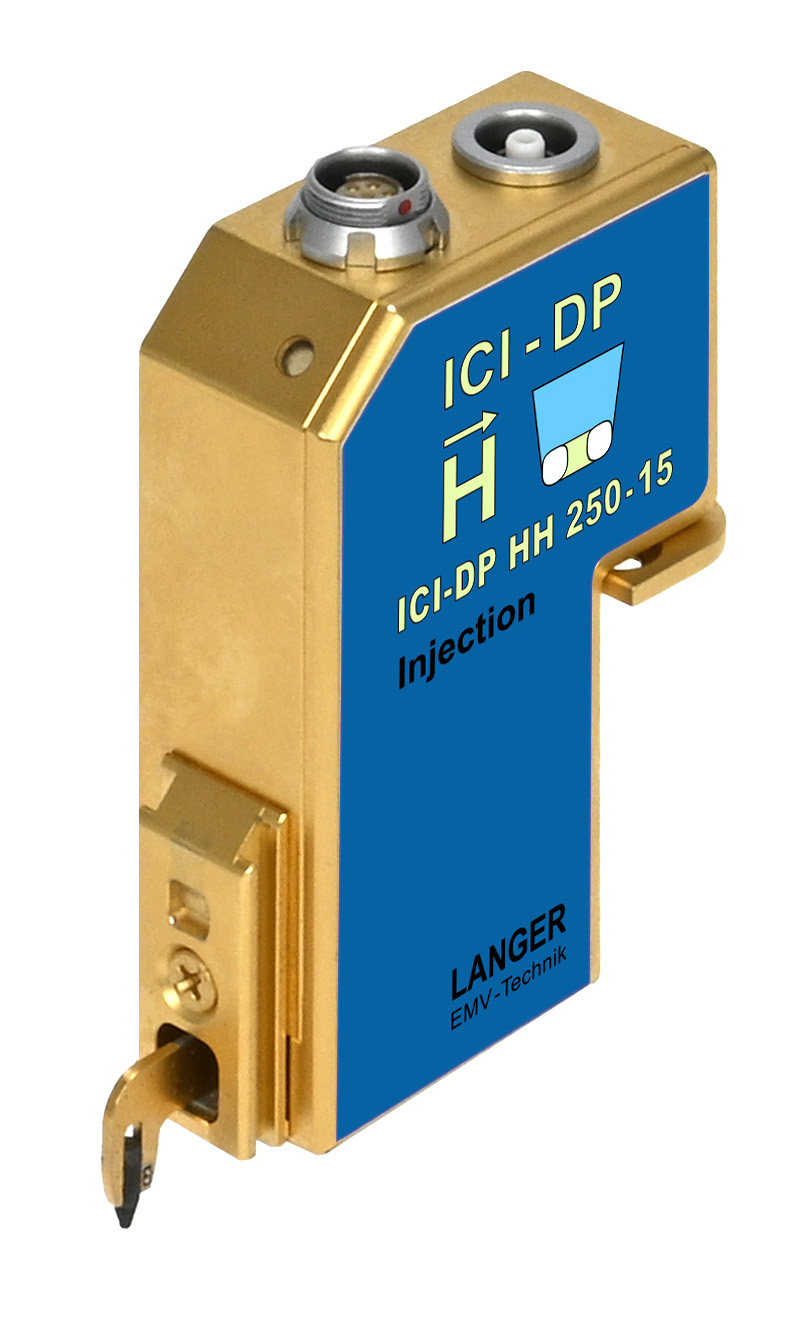

  • ICI-DP HH250-15 set, Doppelpuls-Magnetfeldquelle Set
  • Kofferinhalt ICI-DP HH250-15 set

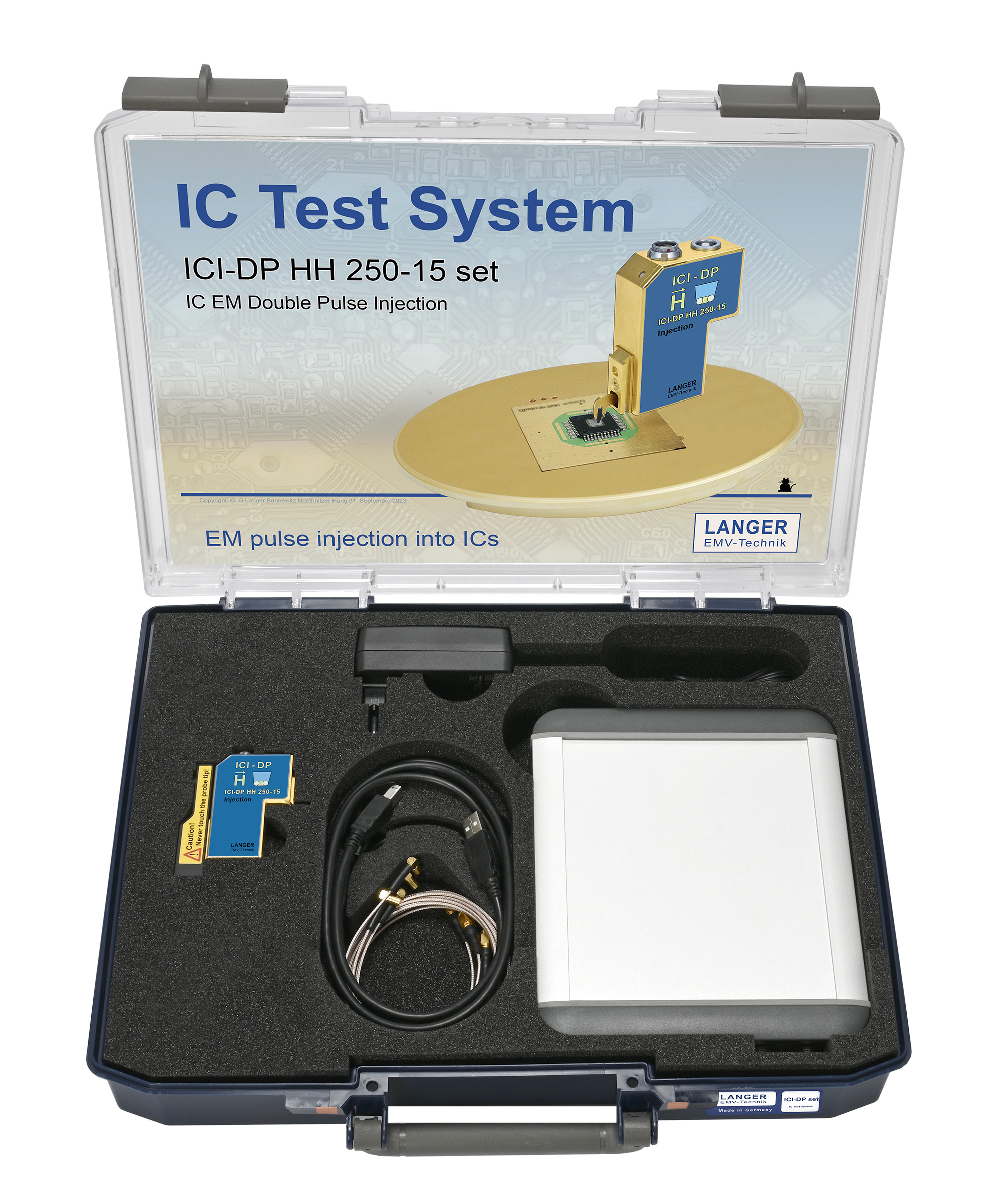

    Kofferinhalt ICI-DP HH250-15 set
  • Schematischer Aufbau mit Mover
    Schematischer Aufbau mit Mover
  • Messplatz Fault injection mit Langer IC-Scanner
    Messplatz Fault injection mit Langer IC-Scanner
  • Lieferumfang

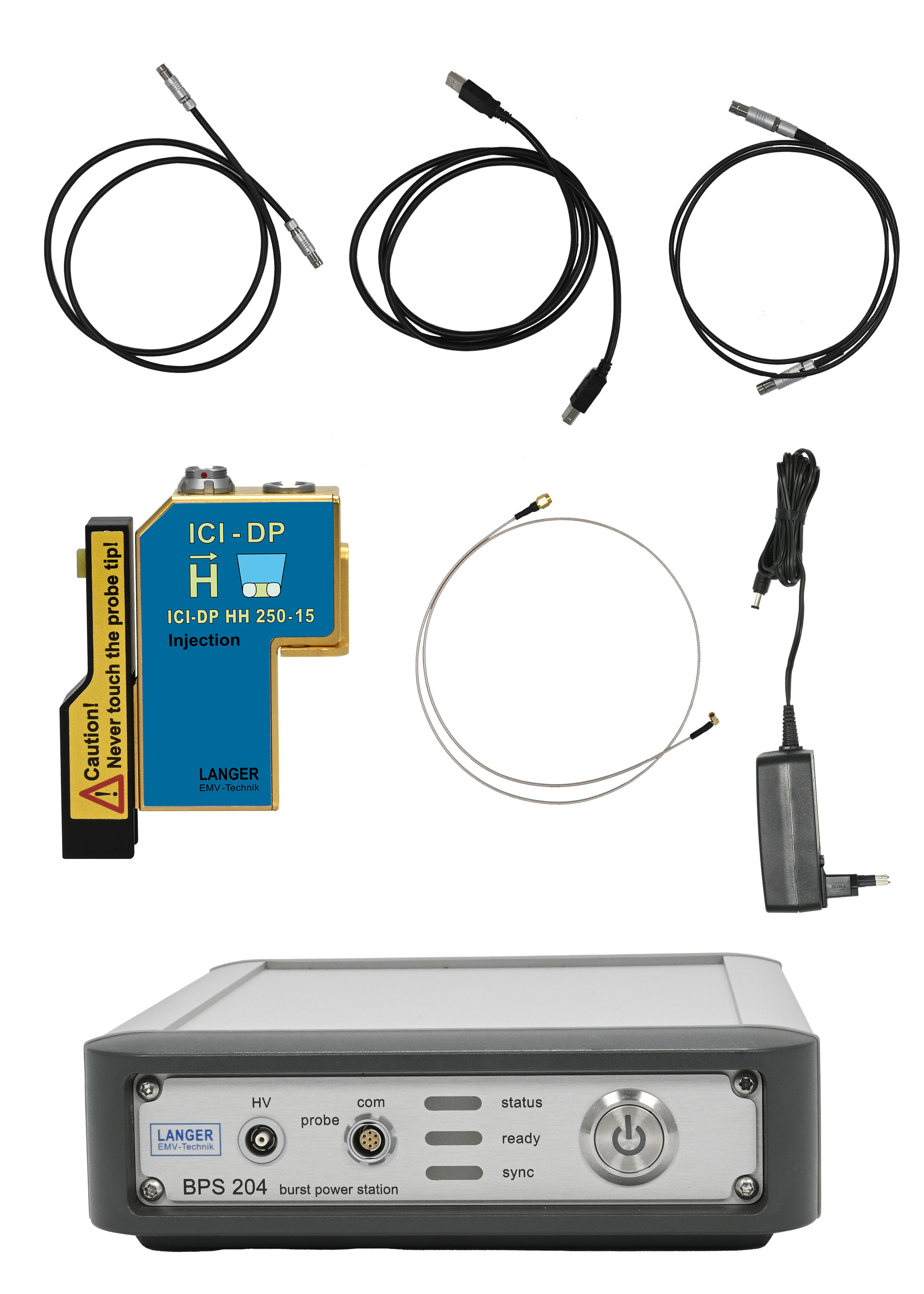

    Lieferumfang
ICI-DP HH250-15 set, Doppelpuls-Magnetfeldquelle Set Kofferinhalt ICI-DP HH250-15 set Schematischer Aufbau mit Mover Messplatz Fault injection mit Langer IC-Scanner Lieferumfang
  • ICI-DP HH250-15 set, Doppelpuls-Magnetfeldquelle Set
  • Kofferinhalt ICI-DP HH250-15 set
  • Schematischer Aufbau mit Mover
  • Messplatz Fault injection mit Langer IC-Scanner
  • Lieferumfang
Kurzbeschreibung

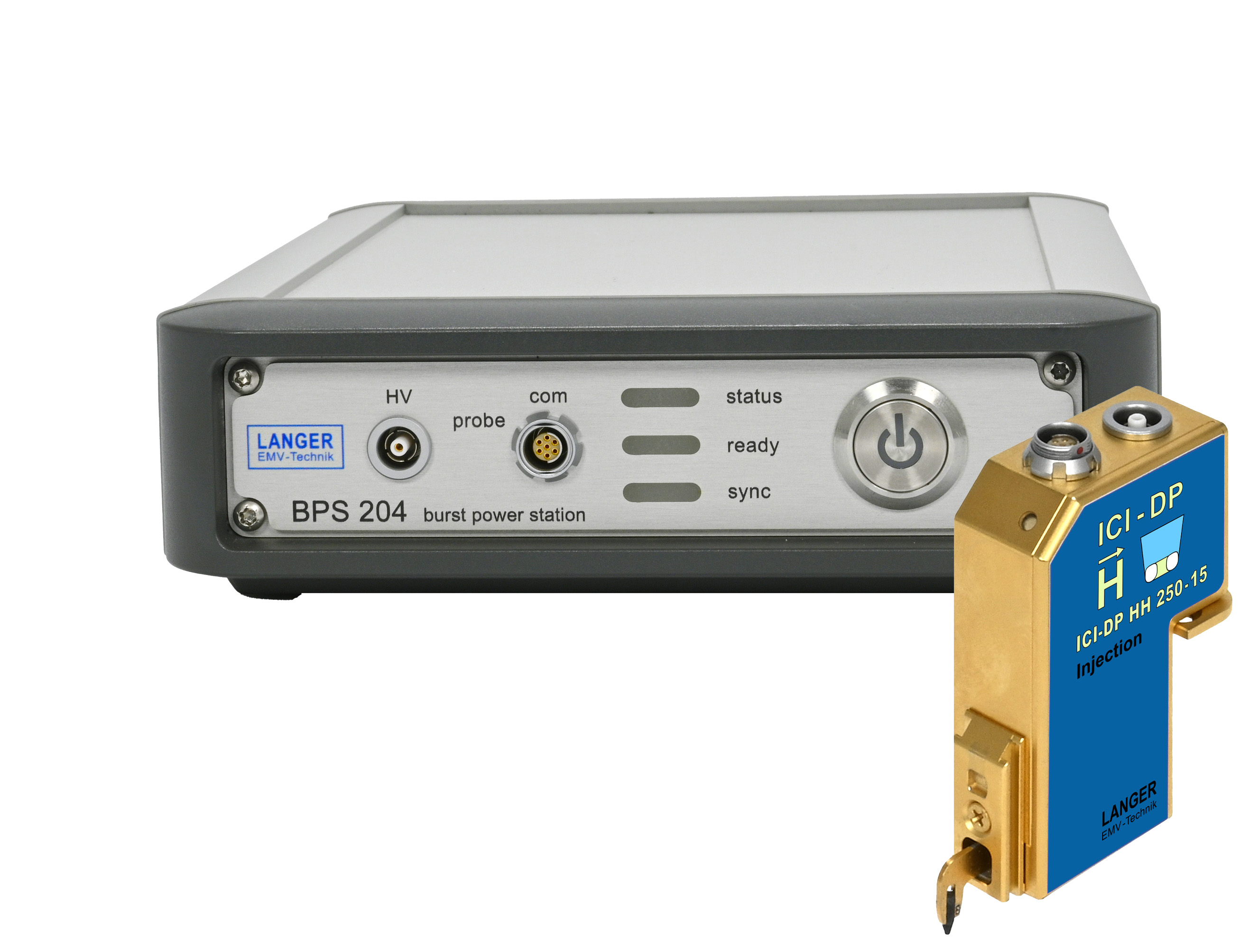

Das Set ICI-DP HH250-15 set ist für die zeitlich und örtlich hochauflösende Einkopplung elektromagnetischer Pulse in sicherheitskritische Schaltkreise (EMFI) konzipiert. Mit diesem Set können sowohl einzelne Störimpulse als auch eine Doppelpulsfolge mit einer Pulsfolgezeit von minimal 25 ns erzeugt werden. Das Set beinhaltet die Hochspannungsquelle BPS 204 sowie die Probe ICI-DP HH250-15 mit Doppelpulsfunktion.

Über die Sync-Eingänge der Probe oder der BPS 204 können die Störpulse mit einem externen Funktionsablauf synchronisiert werden.

Parameter wie z.B. Pulsspannung und -polarität sind per Software einstellbar.

Lieferumfang
Technische Parameter
Maße Sondenkopf: Ø 250 µm
Pulsparameter
Anstiegszeit 2 ns
Min. Doppelpuls-Folgezeit 25 ns (200 V)
Polarität (Software gesteuert) +/-
Spannung 50 - 1000 V
max. Jitter (typ.) ± 1 ns
Min. Trigger Puls Verzögerung 35 ns
