P501 / P503 set
HF-Power Einkopplung IEC 62132-4 bis 3 GHz
-
-
Messplatz mit Probe P503 -

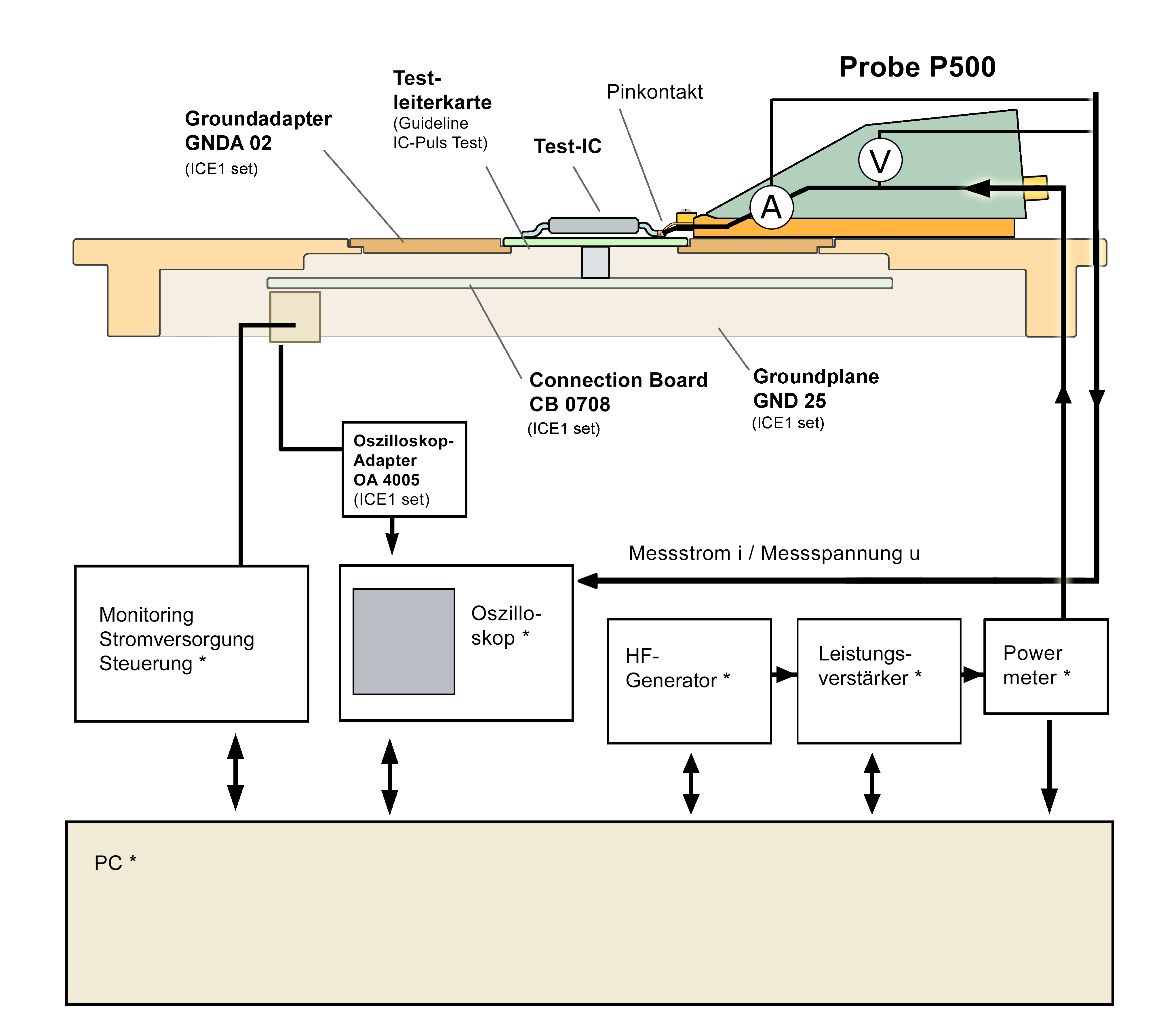

Schematischer Messaufbau mit P500 -
Lieferumfang P501/P503 set
Kurzbeschreibung
Das Probe Set P501/P503 dient der leitungsgebundenen Messung der Störfestigkeit nach IEC 62132-4. Die Kenntnis der Störfestigkeitsparameter ermöglicht die Optimierung des ICs sowie die Festlegung der Anwendungsanforderungen.
Die zur Verfügung stehenden DPI Koppelnetzwerke (P501, P503) ermöglichen die HF-Einkopplung mit verschiedenen Frequenzbereichen.
Lieferumfang
- 1x P501, DPI Koppelnetzwerk bis 3 GHz, 50 V
- 1x P503, DPI Koppelnetzwerk bis 1 GHz, 50 V
- 1x SMA-SMA 1 m ds, Messkabel SMA-SMA doppelt geschirmt
- 2x SMA-SMB 1 m ds, Messkabel SMA-SMB doppelt geschirmt
- 1x NT FRI EU, Steckernetzteil
- 1x P500 case, Systemkoffer
- 1x P500 qg
- 1x P500 m, Benutzerhandbuch P500 Set
Lieferumfang Details
-
P501
DPI Koppelnetzwerk bis 3 GHz, 50 V
Das DPI Koppelnetzwerk P501 dient zur HF-Leistungseinspeisung (DPI) in IC-Pins nach IEC 62132-4. Strom und Spannung können mit den integrierten Messausgängen während der Störbeaufschlagung separat gemessen werden. Das Koppelnetzwerk P501 wird an einen Leistungsverstärker angeschlossen.
-
P503
DPI Koppelnetzwerk bis 1 GHz, 50 V
Das DPI Koppelnetzwerk P503 dient zur HF-Leistungseinspeisung (DPI) in IC-Pins nach IEC 62132-4. Strom und Spannung können mit den integrierten Messausgängen während der Störbeaufschlagung separat gemessen werden. Das Koppelnetzwerk P503 wird an einen Leistungsverstärker angeschlossen.
