P512

HF-Tastkopf

  • Kurzbeschreibung
  • Technische Parameter
Anfrage senden Datenblatt
  • P512, HF-Tastkopf
P512, HF-Tastkopf
  • P512, HF-Tastkopf
Kurzbeschreibung

Der HF-Tastkopf 12 GHz P512 ist für die universelle Anwendung als HF-Tastkopf in allen Bereichen der Technik geeignet.
Die Messpitze des Tastkopfs hat ein auf hohe Frequenzen (12 GHz) angepasstes Design. Durch die symmetrische Mitführung des Massesystems besonders im Bereich der Messpitze sind ideale Bedingungen gegeben. die notwendige 50 Ohm Anpassung zu realisieren.
Die Koppelkapazität des integrierten Netzwerks kann bei Bestellung an die Kundenanforderungen angepasst werden.

Technische Parameter
Frequenzbereich ... 12 GHz
Eingangsdämpfung >-3 dB / 12 GHz
Eingangsanpassung <-10 dB / 12 GHz
untere Grenzfrequenz Dependent on selected coupling capacitance
Koppelkapazität 6.8 nF (selectable)
Versorgung 12 V / 10 mA

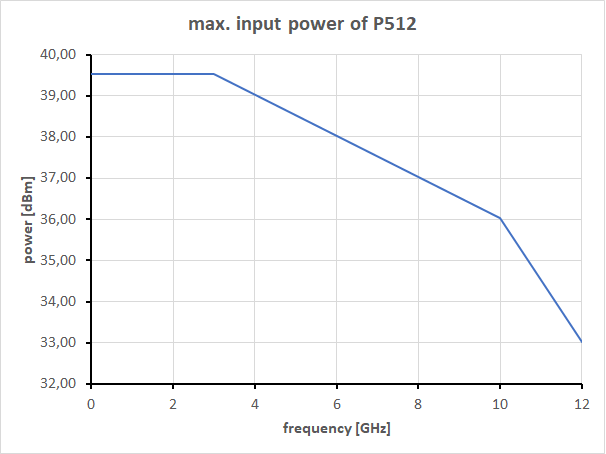

Max. Eingangsspannung HF 9 W (39,5 dBm)
Anschluss - Eingang 50 Ω, SMA
Gewicht 39 g
Maße (L x B x H) (82 x 35 x 32) mm

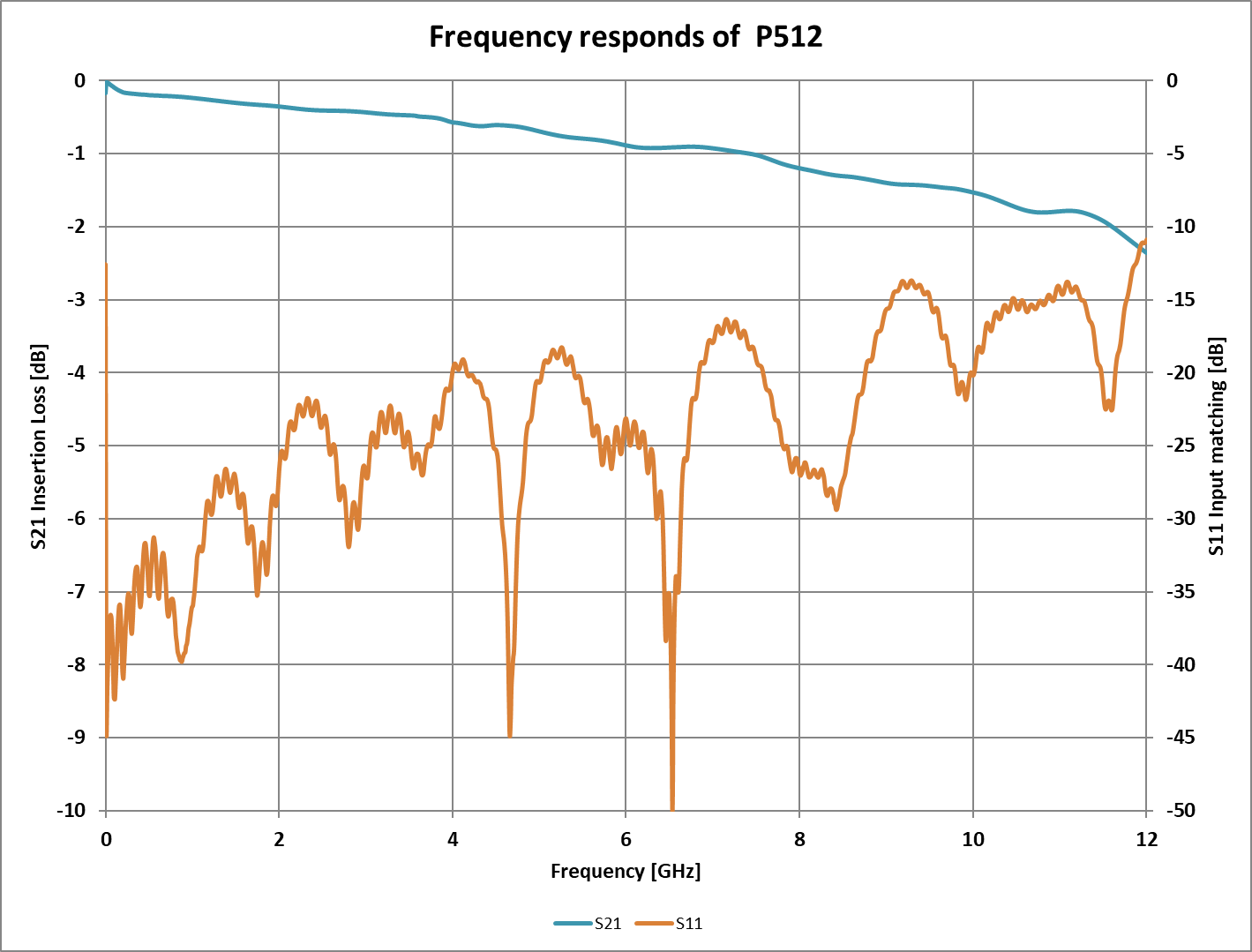

Frequenzgang Frequenzgang Frequenzgang

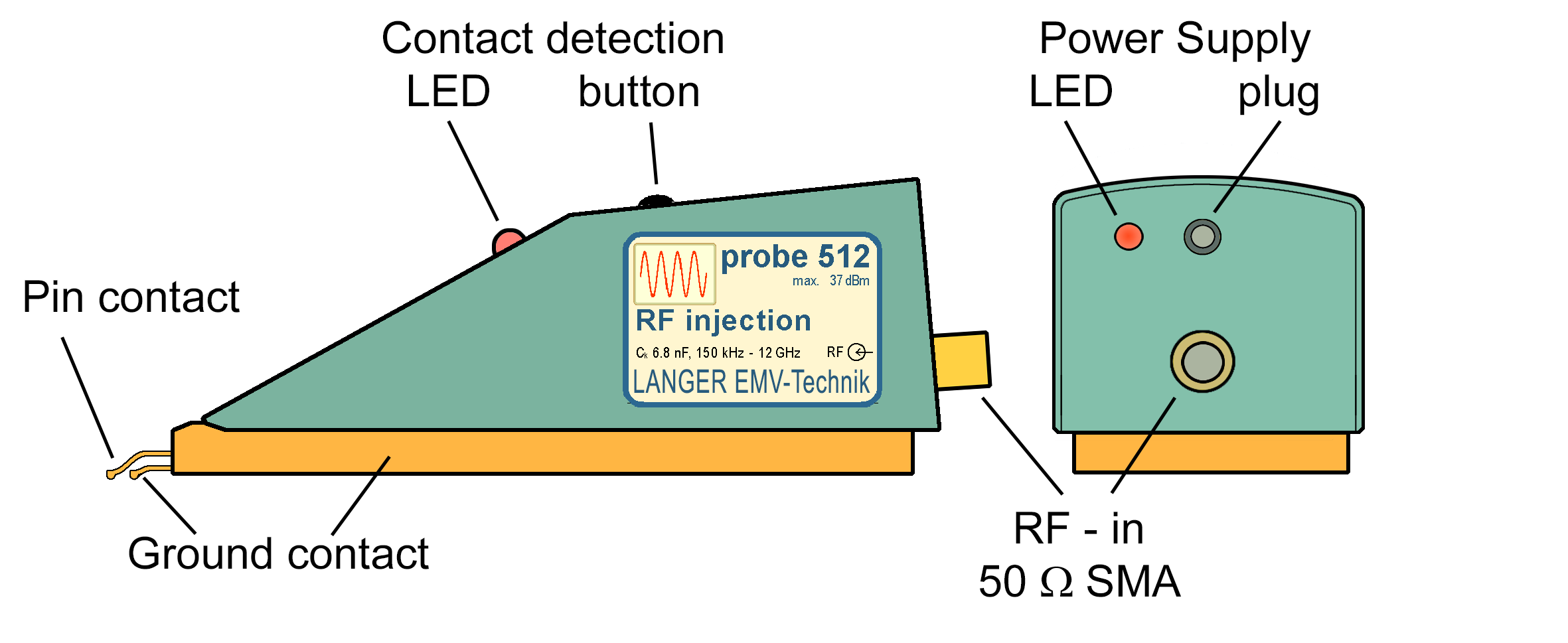

Aufbau Ansicht 01 Aufbau Ansicht 01 Aufbau Ansicht 01
Aufbau Ansicht 01 Aufbau Ansicht 01 Aufbau Ansicht 01
