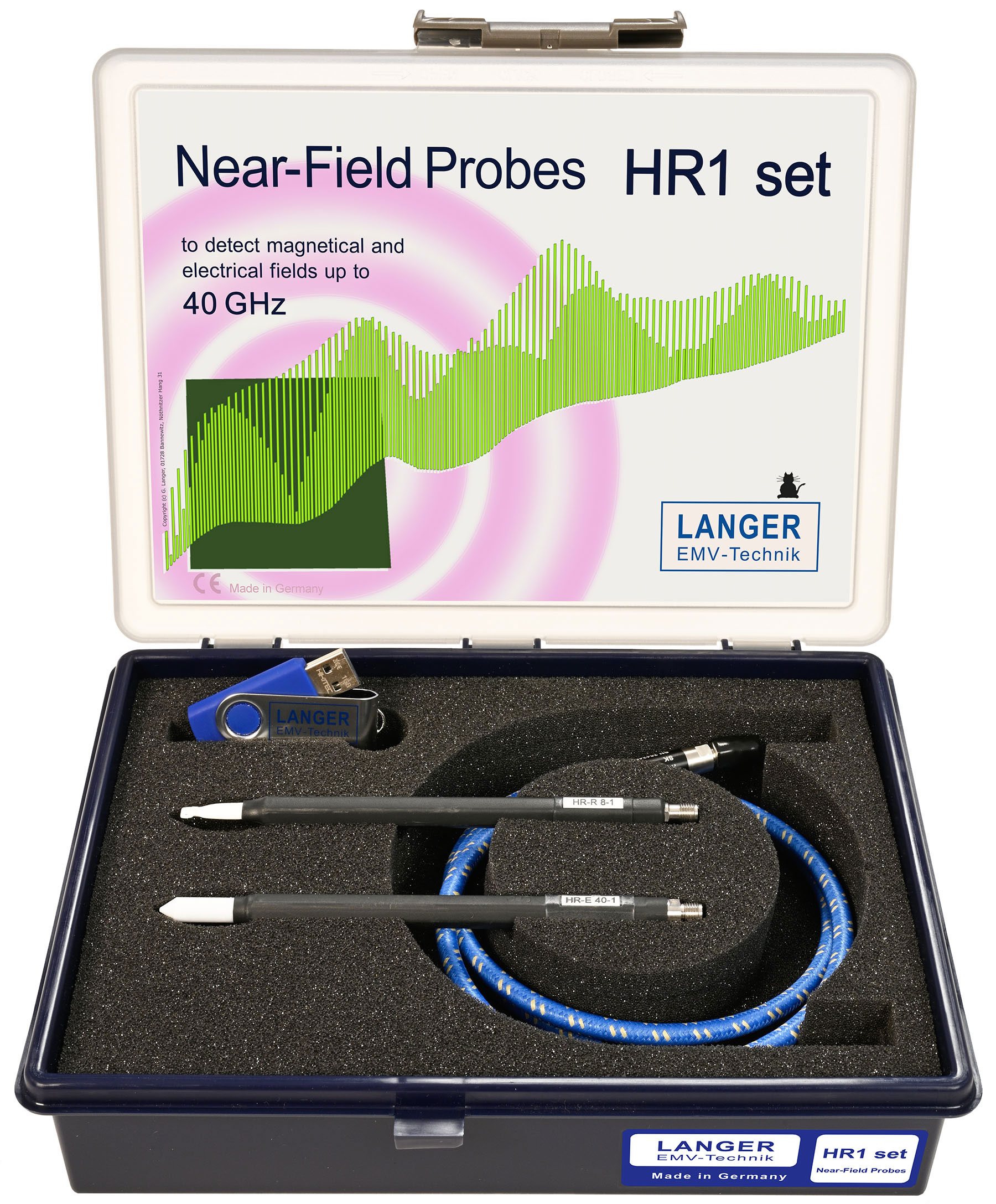

HR1 set
Nahfeldsonden bis 40 GHz
-
-

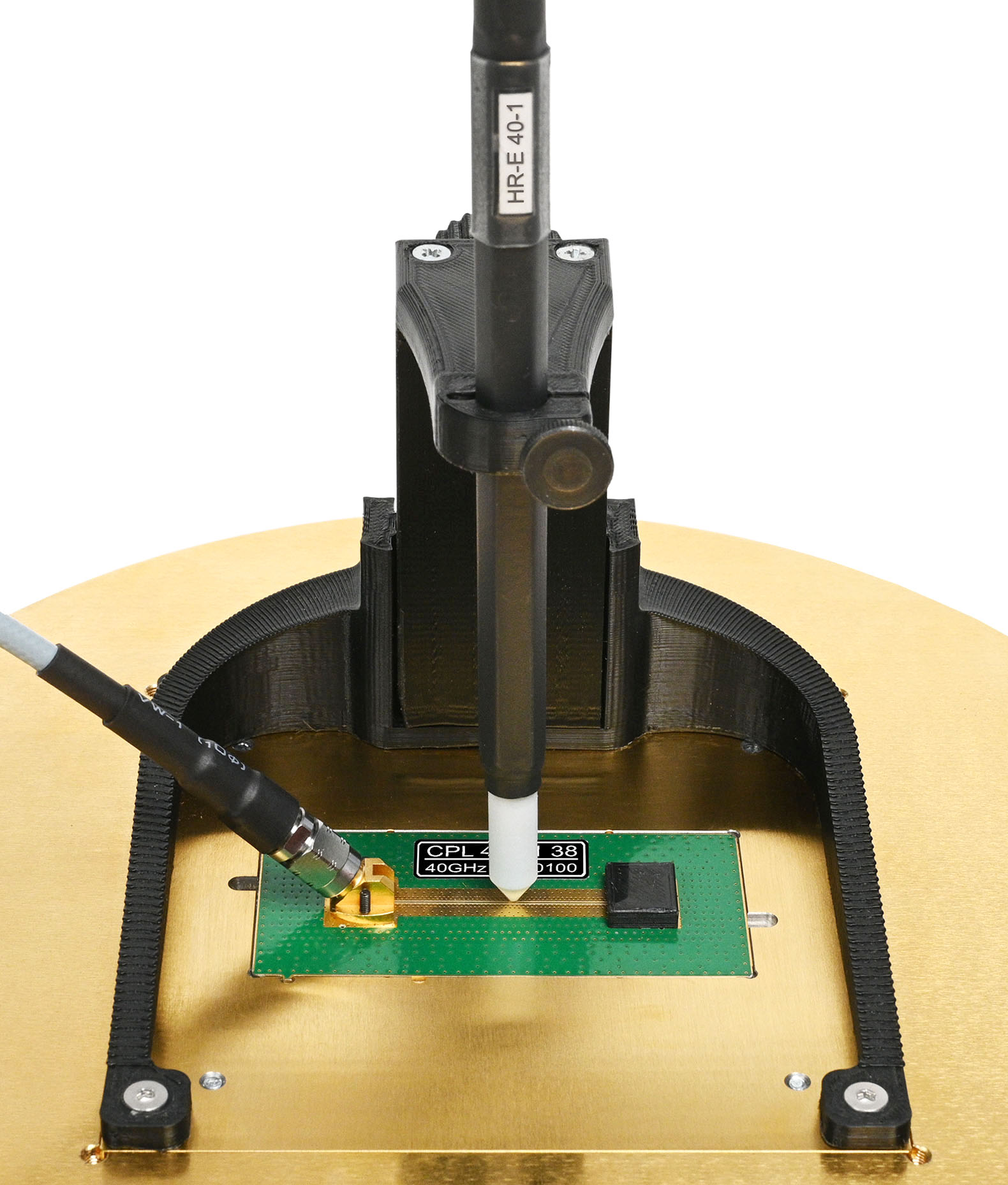

Messaufbau E-Feldsonde HR-E 40-1 auf 40 GHz Koplanarleitung -

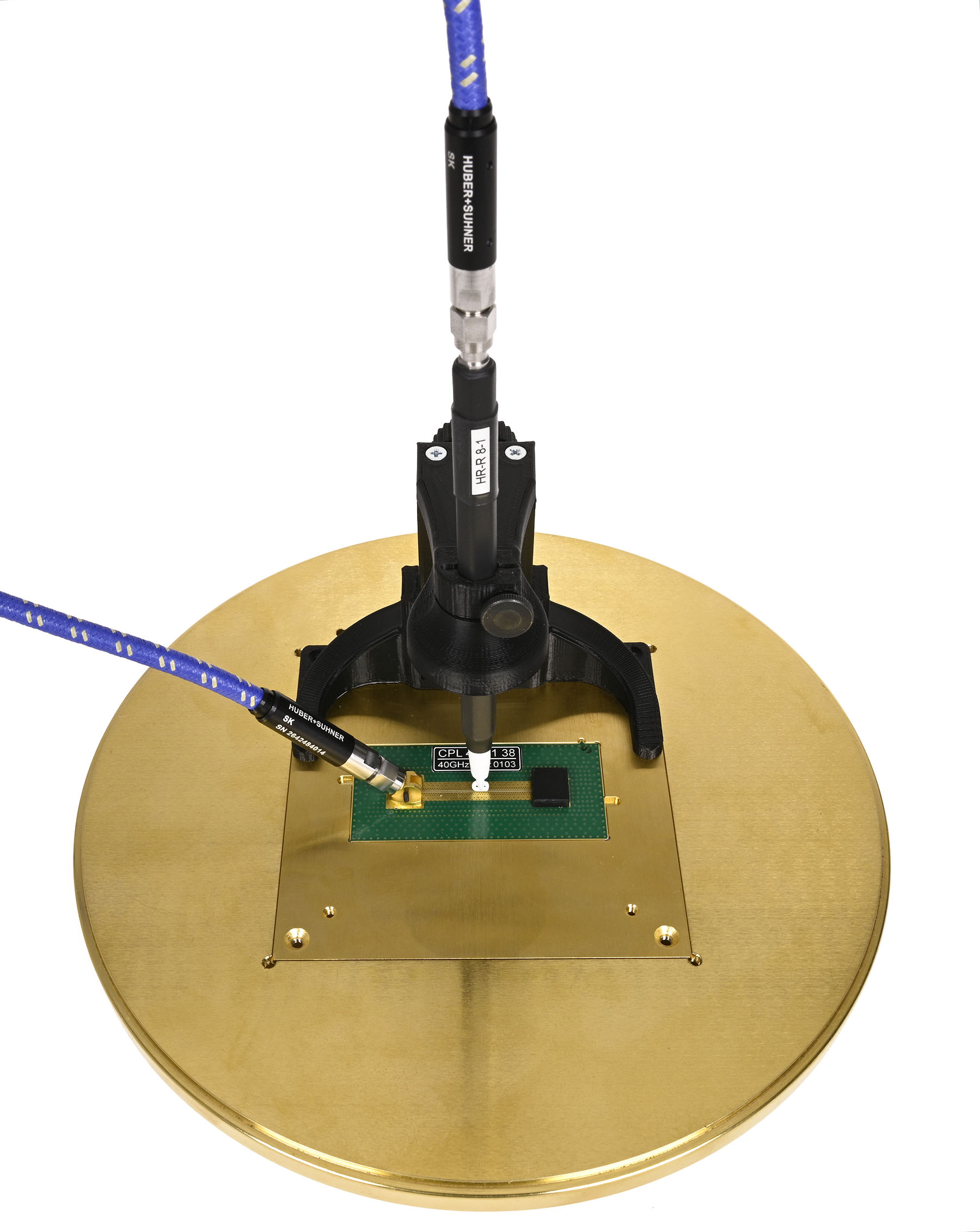

Messaufbau Magnetfeldsonde HR-R 8-1 auf 40 GHz Koplanarleitung -

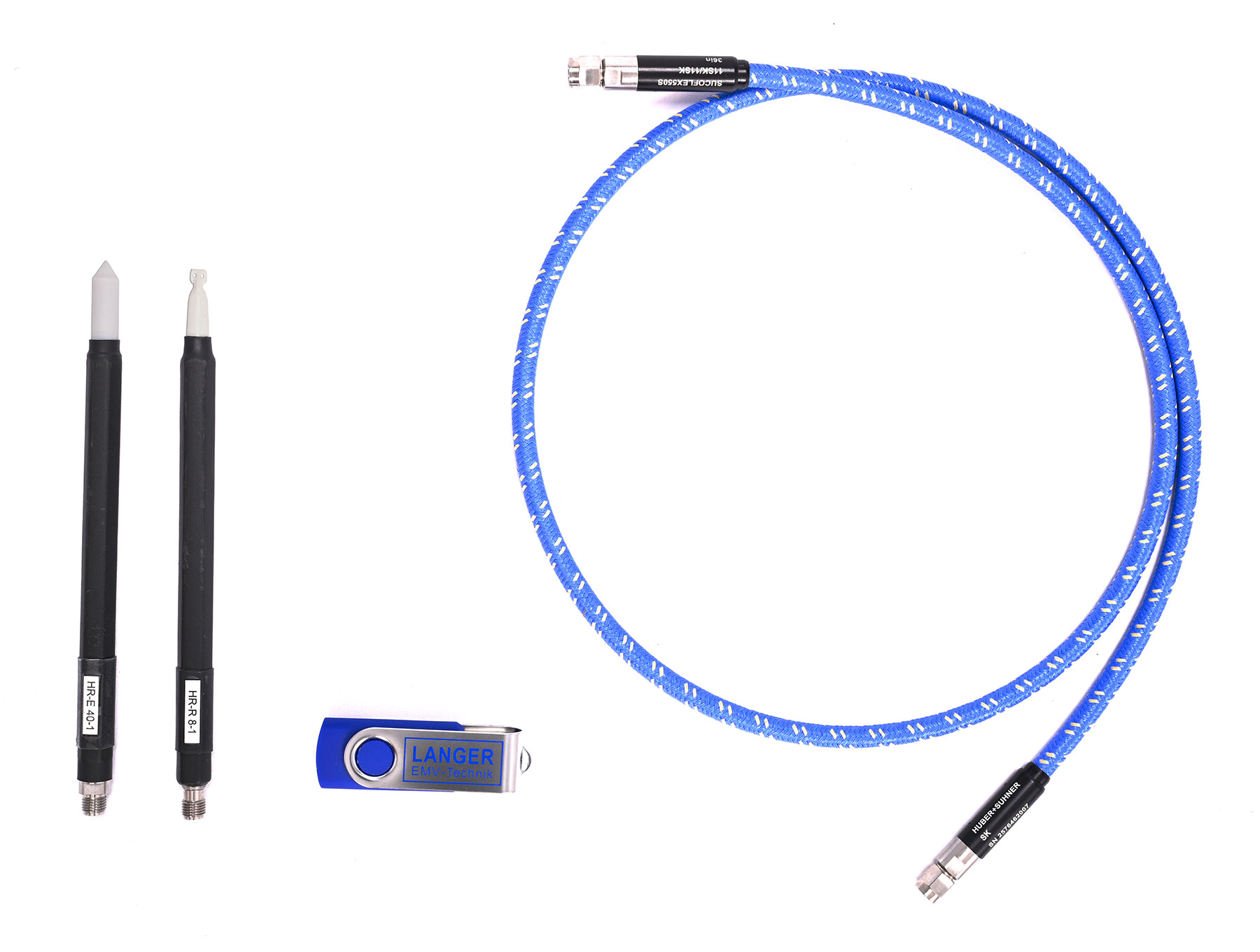

Lieferumfang HR1 set
![HR1 set, Nahfeldsonden bis 40 GHz](/fileadmin/2023.07.17-HR1-set_case_with-cable-and-Stick_Langer EMV-Technik_www.jpg?v=1725174004312)
![Messaufbau E-Feldsonde HR-E 40-1 auf 40 GHz Koplanarleitung](/fileadmin/Bilder300/2022.03.16 HR-E 40-1_CPL 40-01 38_Messaufbau_Ausschnitt_6021.jpg?v=1725174006823)
![Messaufbau Magnetfeldsonde HR-R 8-1 auf 40 GHz Koplanarleitung](/fileadmin/Bilder300/2022.11.24 HR-R 8-1_mit Probehalter über Copolarline_CPL 40-01 38_Messaufbau_DSC1855.jpg?v=1725174006823)
![Lieferumfang HR1 set](/fileadmin/2023.07.19-HR1-set_LU_Langer-EMV-Technik_www.jpg?v=1725174006823)
Kurzbeschreibung
Das HR1 set enthält je eine E-Feldsonde HR-E 40-1 und eine Magnetfeldsonde HR-R 8-1 zur entwicklungsbegleitenden Messung von magnetischem und elektrischem Feld im Frequenzbereich bis 40 GHz.
Lieferumfang
- 1x HR-R 8-1, Nahfeldsonde bis 40 GHz B-Feld
- 1x HR-E 40-1, E-Feldsonde bis 40 GHz
- 1x HR SF550S, Mikrowellenkabel bis 40 GHz
- 1x CS-ESA Viewer, Software ChipScan-ESA Viewer / USB
- 1x HR-E char, HR-E 40-1 Kennlinien
- 1x HR-R char, HR-R 8-1 Kennlinien
- 1x HR1 set qg, Kurzanleitung
- 1x HR-R 8-1 m, Bedienungsanleitung
- 1x HR-E 40-1 m, Bedienungsanleitung
- 1x A5 case, Systemkoffer
Empfohlene Produkte
Technische Parameter
obere Grenzfrequenz | 40 GHz |
Anschluss - Ausgang | 2.92 mm (K), female, jack |
Lieferumfang Details
-
HR-R 8-1
Nahfeldsonde bis 40 GHz B-Feld
Die HR-R 8-1 ist eine passive Nahfeldsonde zum Messen von magnetischem Feld bis 40 GHz. Die Messschleife ist vom Sondenschaft durch spezielle Dämpfungssysteme entkoppelt. Zusätzlich enthält die Sonde eine Mantelstromdämpfung. Intern mit 50 Ohm abgeschlossen.
-
HR-E 40-1
E-Feldsonde bis 40 GHz
Die HR-E 40-01 ist eine passive Nahfeldsonde zum Messen von elektrischem Feld bis 40 GHz. Die Messspitze ist vom Sondenschaft durch spezielle Dämpfungssysteme entkoppelt. Zusätzlich enthält die Sonde eine Mantelstromdämpfung.
-
HR SF550S
Mikrowellenkabel bis 40 GHz
Das HR SF550S ist ein Mikrowellenkabel mit 2,92-mm-Steckverbindern und einer Maximalfrequenz von 40 GHz. Das HR SF550S wird für Messungen mit der 40-GHz-Nahfeldsonde HR-E 40-1 empfohlen. Herstellungsland: Schweiz
