GNDA 04
Groundadapter 45,8 mm x 68,3 mm
-
-
Aussparungsvarianten
Kurzbeschreibung
Der Groundadapter dient der Anpassung der Testleiterkarte an die (100 x 100) mm Aussparung der Groundplane GND 25. In der Mitte des Groundadapters ist eine Aussparung zur Aufnahme der Testleiterkarte vorhanden. Je nach Größe der Testleiterkarte kann zwischen vier Aussparungsgrößen (GNDA 01-04) gewählt werden.
Je nach Aussparung stehen nur bestimmte Pins für die Verbindung des Connection Boards mit der Testleiterkarte zur Verfügung. Anstelle des Groundadapters kann eine 100 x 100 mm Leiterkarte in die Groundplane GND 25 eingesetzt werden.
Technische Parameter
| Aussparung der Aufnahme | (45.8 x 68.3) mm |
| Gewicht | 148 g |

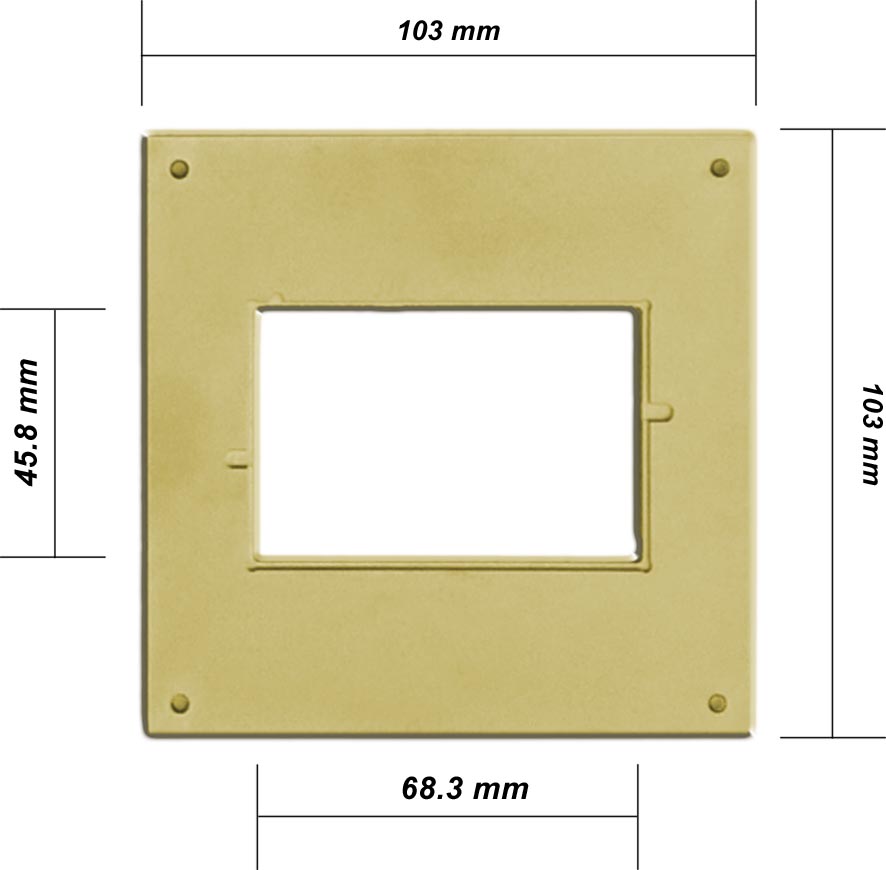

| Maße (L x B x H) | (103 x 103 x 3) mm |
| Aufbau Ansicht 01 |
|
