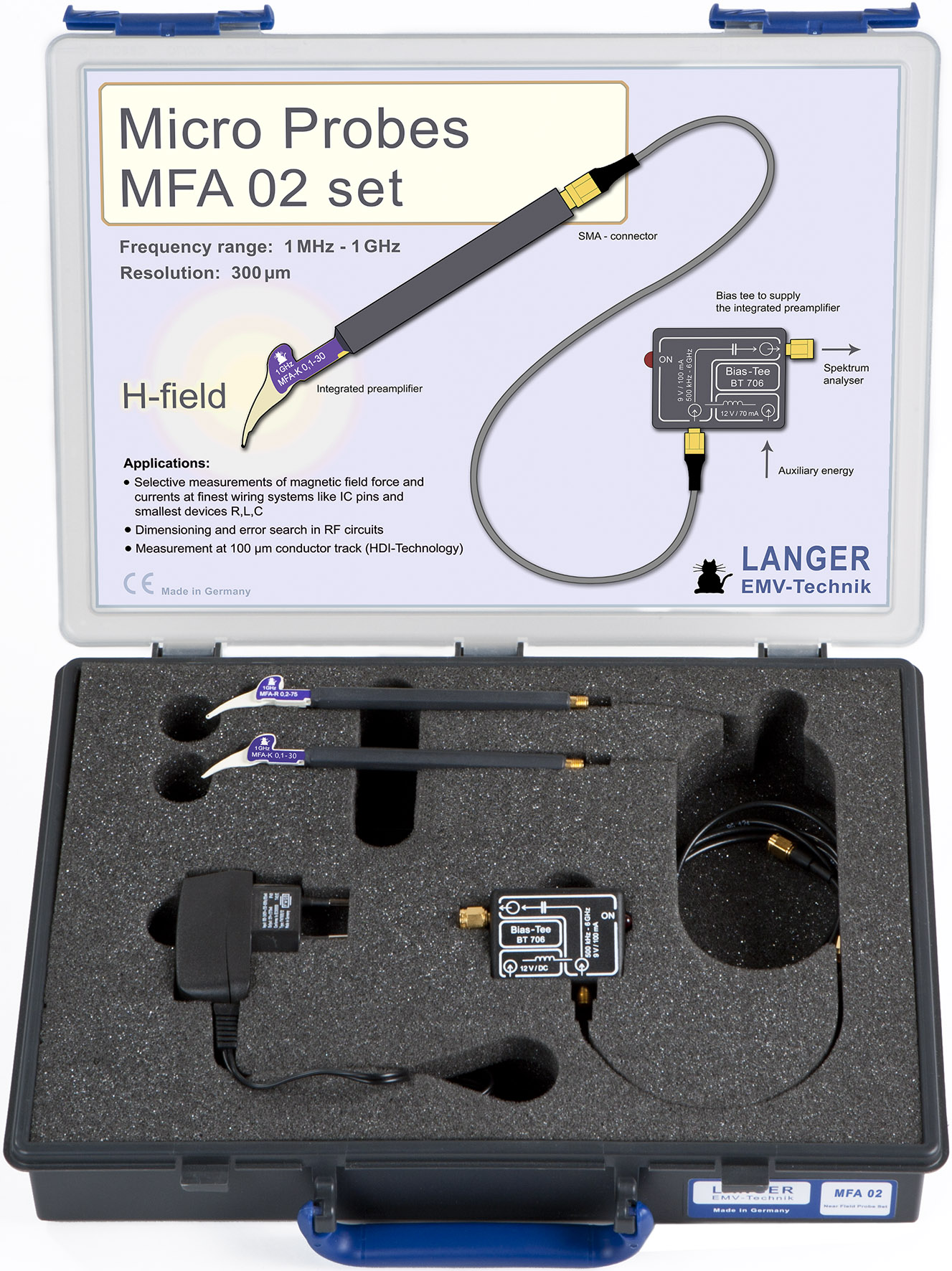

MFA 02 set
Mikrosonden 1 MHz bis 1 GHz
-
-

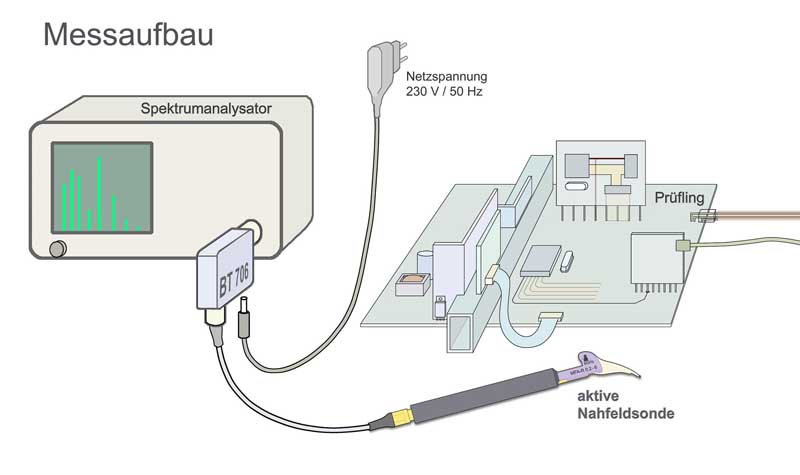

Messaufbau mit Bias-Tee BT 706 -

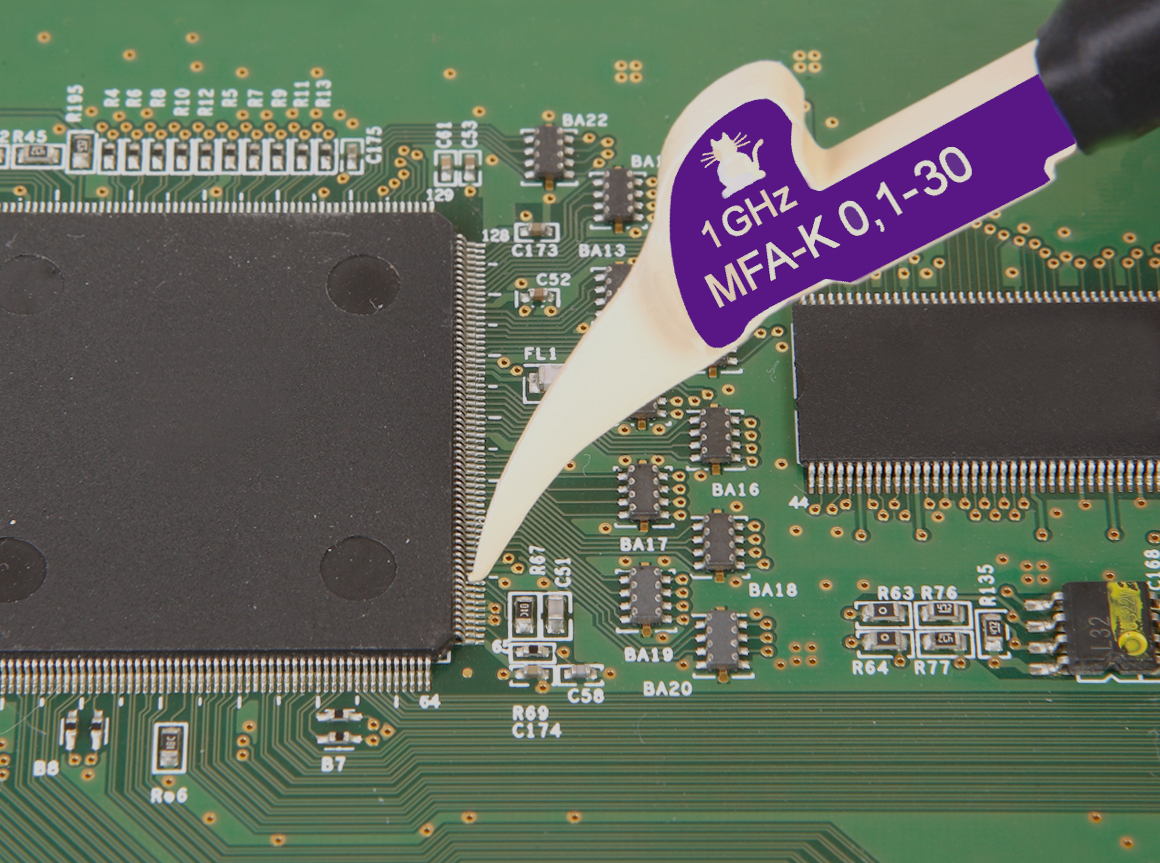

Anwendung MFA-K 0,1-30 -

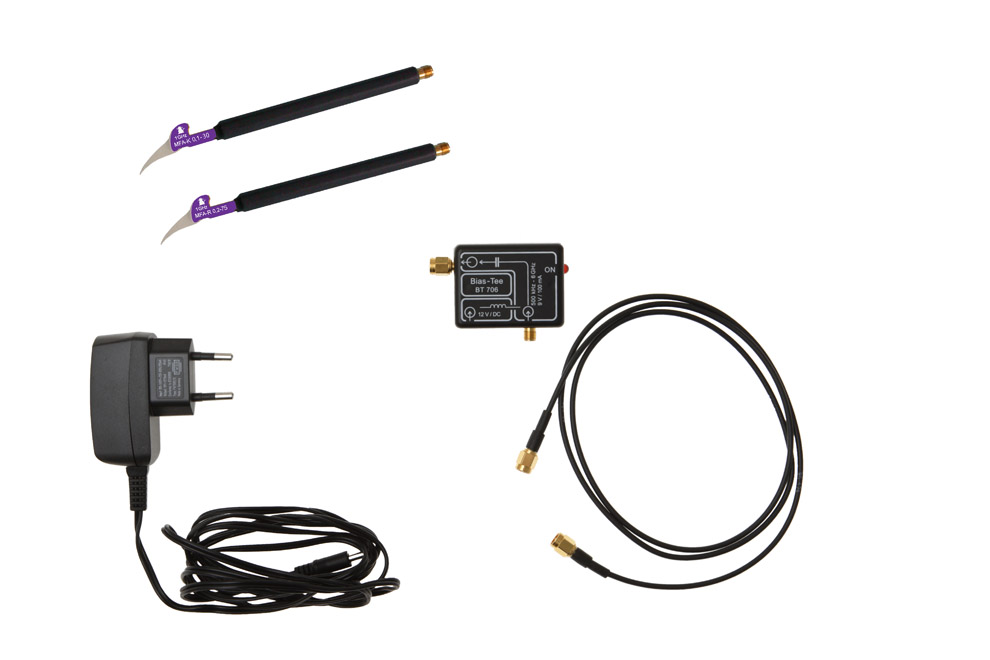

Lieferumfang Set MFA 02 -

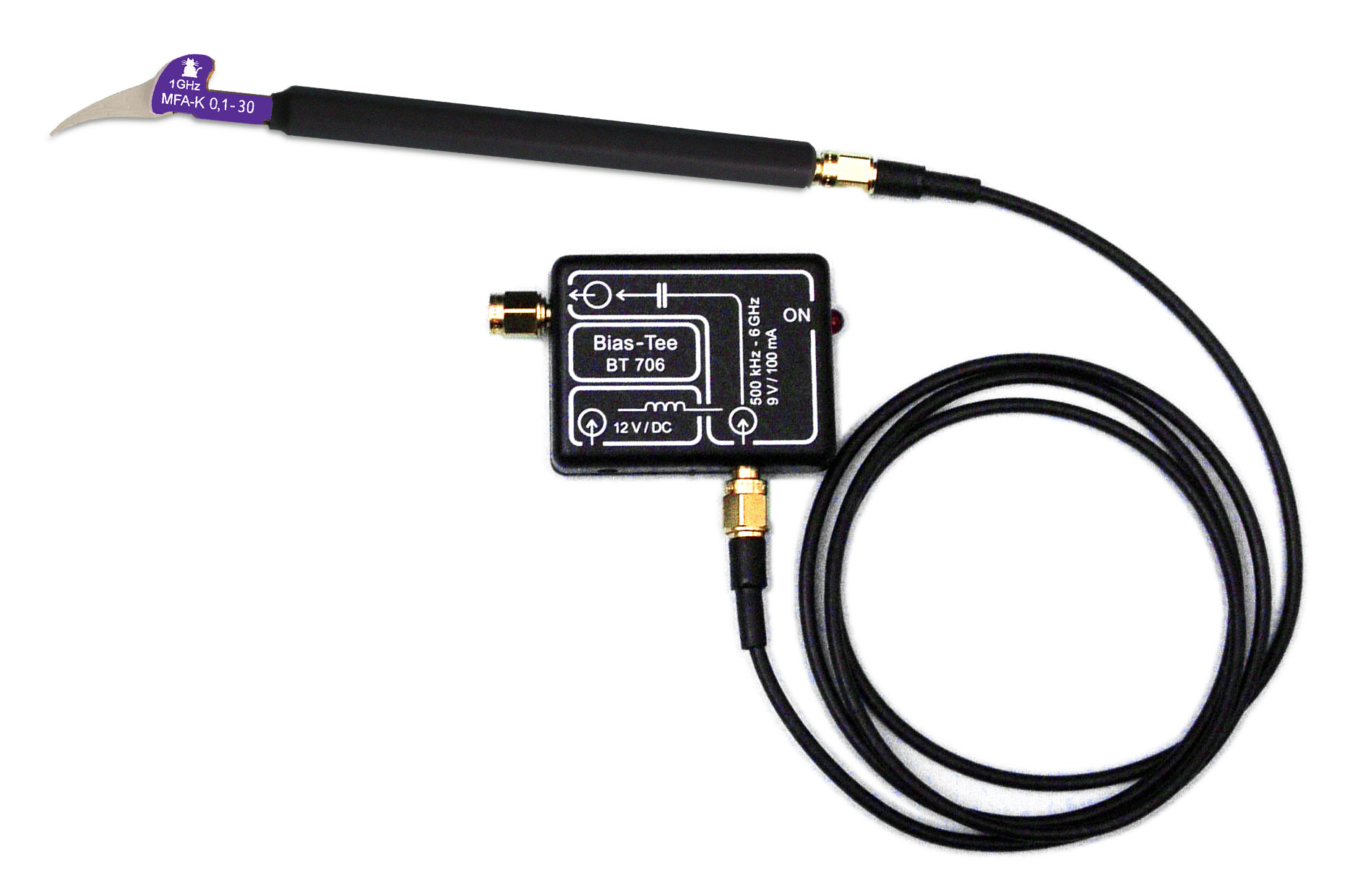

Mikrosonde MFA-K 0,1-30 mit Bias-Tee BT 706
Kurzbeschreibung
Die zwei im MFA 02 set enthaltenen Nahfeldmikrosonden dienen zur Messung niederfrequenter Magnetfelder bis 1 GHz z.B. an Signalleitungen (150 µm), an SMD-Bauelementen (0603-0201) oder an IC-Pins. Die MFA-Nahfeldmikrosonden werden von Hand geführt.
Im Sondenkopf ist eine Verstärkerstufe integriert. Die Stromversorgung der Verstärkerstufe (9 V, 100 mA) erfolgt über den Bias-Tee BT 706. Der Bias-Tee hat eine Impedanz von 50 Ohm. Sie werden über den Bias-Tee BT 706 an einen Spektrumanalysator oder ein Oszilloskop angeschlossen.
Zu den Nahfeldsonden der Langer EMV-Technik GmbH werden Korrekturkennlinien mitgeliefert. Mit den Korrekturkennlinien wird die Ausgangsspannung der Sonde auf das entsprechende Magnetfeld oder den im Leiter fließenden Strom umgerechnet.
Lieferumfang
- 1x MFA-R 0.2-75, Nahfeldmikrosonde 1 MHz bis 1 GHz
- 1x MFA-K 0.1-30, Nahfeldmikrosonde 1 MHz bis 1 GHz
- 1x BT 706, Bias-Tee für Langer Sonden
- 1x SMA-SMA 1 m, Messkabel SMA-SMA
- 1x NT FRI EU, Steckernetzteil
- 1x MFA acc, Zubehör
- 1x MFA case, Systemkoffer Nahfeldsonden
Technische Parameter
| Frequenzbereich | 1 MHz ... 1 GHz |
| Auflösung | 200 µm |
Lieferumfang Details
-
MFA-R 0.2-75
Nahfeldmikrosonde 1 MHz bis 1 GHz

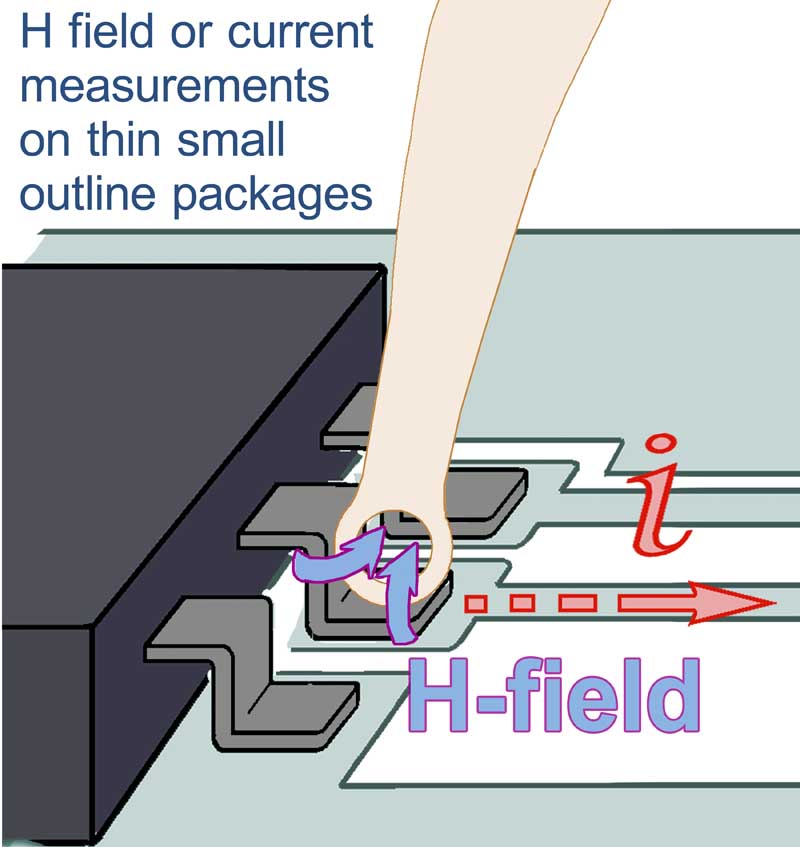

Die Nahfeldmikrosonde MFA-R 0,2-75 dient der Messung von HF-Magnetfeldern bis 1 GHz mit dem extrem kleinen Sondenkopf unmittelbar auf der Baugruppe, z.B. im Bereich um Pins von ICs, feinsten Leiterzügen oder kleinsten SMD-Bauelementen (0603-0201).
-
MFA-K 0.1-30
Nahfeldmikrosonde 1 MHz bis 1 GHz

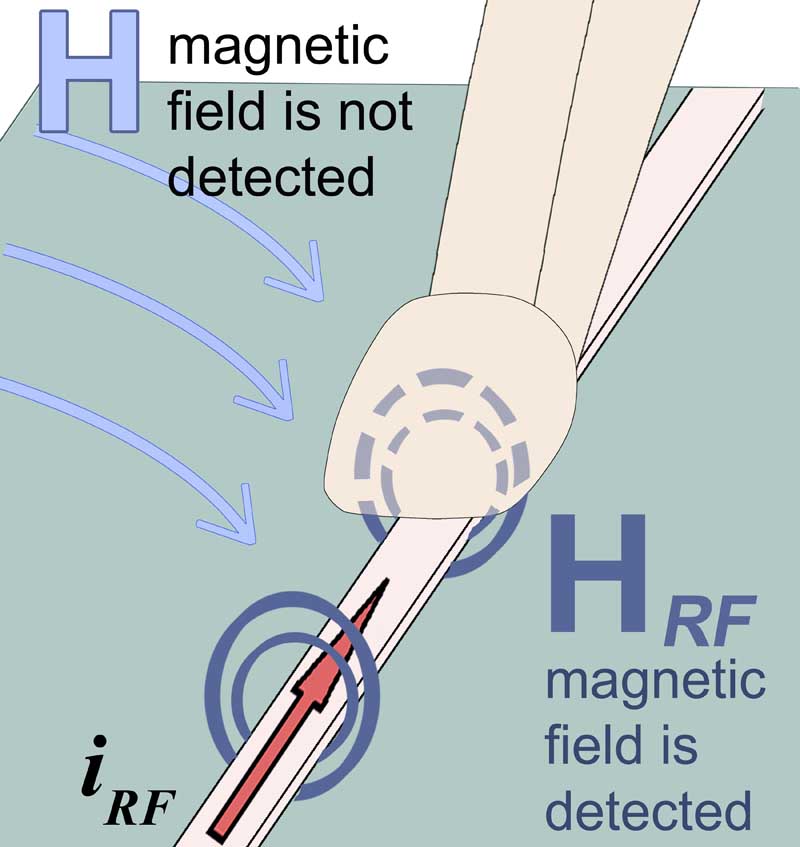

Die Nahfeldmikrosonde MFA-K 0,1-30 hat einen extrem kleinen Sondenkopf, der nach dem Prinzip einer Stromkoppelzange arbeitet. Das ermöglicht die Strommessung an feinsten Leiterzügen und IC-Pins. Die Nahfelsmikrosonde ist gegen seitlich auf den Sondenkopf auftreffende Feldlinien geschirmt.
-
BT 706
Bias-Tee für Langer Sonden

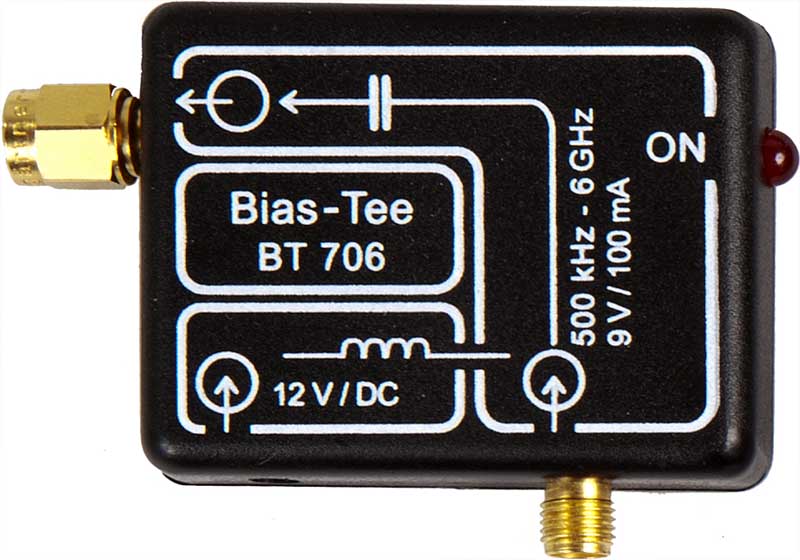

Der Bias-Tee dient der Stromversorgung von aktiven Nahfeldsonden der Langer EMV-Technik GmbH, z.B. MFA oder ICR. Der Bias-Tee wird in den Signalpfad zwischen aktiver Nahfeldsonde und Spektrumanalysator bzw. Oszilloskop eingefügt und von einem Steckernetzteil gespeist.
