MP Scope set
EMV-Messungen mit dem Oszilloskop
Kurzbeschreibung
Der Messplatz MP Scope set ist eine mobile Schirmkabine (Schirmzelt) für empfindliche Messgeräte während Burst-, EFT- oder HF-Prüfungen am Arbeitsplatz des Entwicklers.

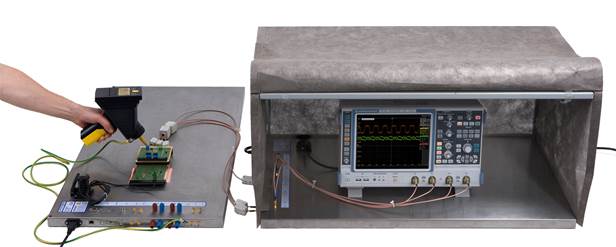

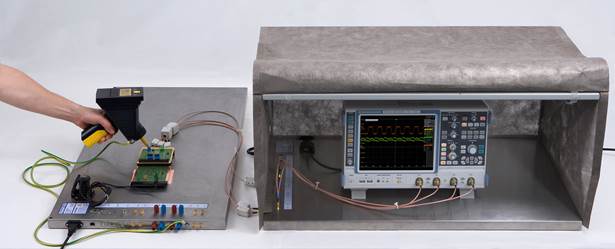

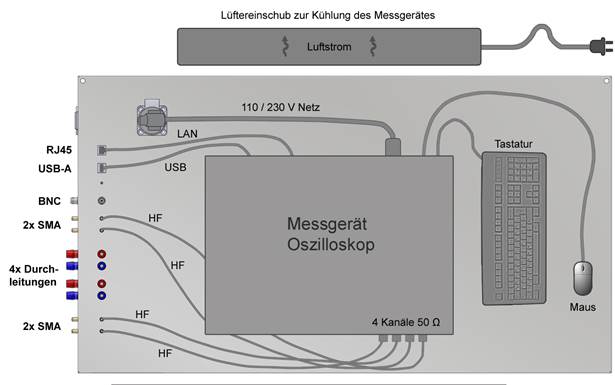

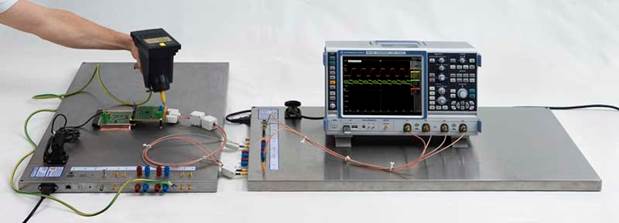

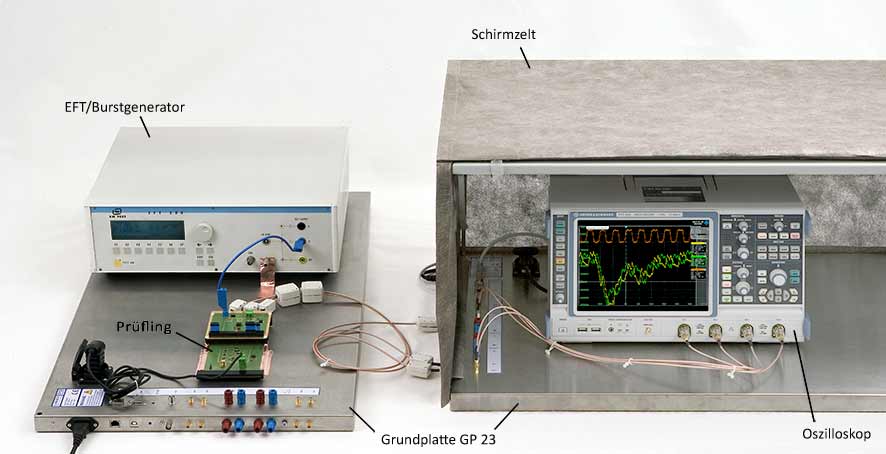

Das Messgerät (Oszilloskop, Spektrumanalysator) wird in das Schirmzelt gestellt. Die Verbindung zur gestörten äußeren Umgebung erfolgt über geschirmte SMA-SMA Kabel und geschirmten Durchführungen in der Grundplatte. Die Stromversorgung des Messgerätes erfolgt über Filter der Grundplatte.

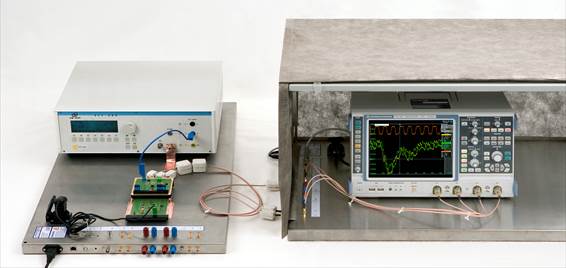

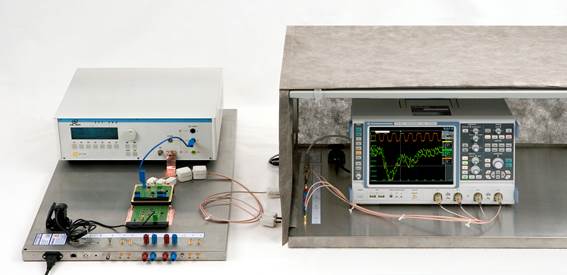

Es ist üblich an elektronischen Baugruppen mit Messgeräten wie Oszilloskop oder Spektrumanalysator zu messen. Wenn die Messung unter Störeinfluss (Burst, ESD oder HF) erfolgen soll, besteht die Gefahr, dass das Messgerät gestört wird. Um die Störung des Messgeräts zu verhindern, wird es in das Schirmzelt des Messplatzes MP Scope gestellt. Die Signale der zu messenden elektronischen Baugruppe werden über geschirmte Leitungen zum Messplatz MP Scope und zum Messgerät übertragen. Der Messplatz MP Scope set ist alternativ auch mit einem höheren Arbeitsraum (900 x 500 x 650) mm erhältlich.
Lieferumfang

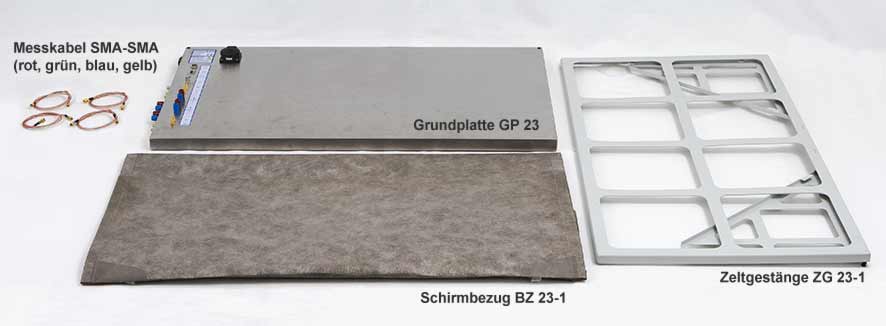

- 1x GP 23, Grundplatte
- 1x BZ 23-1, Schirmbezug
- 1x ZG 23-1, Zeltgestänge
- 1x SMA-SMA rt 0.7 m ds, Messkabel SMA-SMA rot
- 1x SMA-SMA ge 0.7 m ds, Messkabel SMA-SMA gelb
- 1x SMA-SMA gr 0.7 m ds, Messkabel SMA-SMA grün
- 1x SMA-SMA bl 0.7 m ds, Messkabel SMA-SMA blau

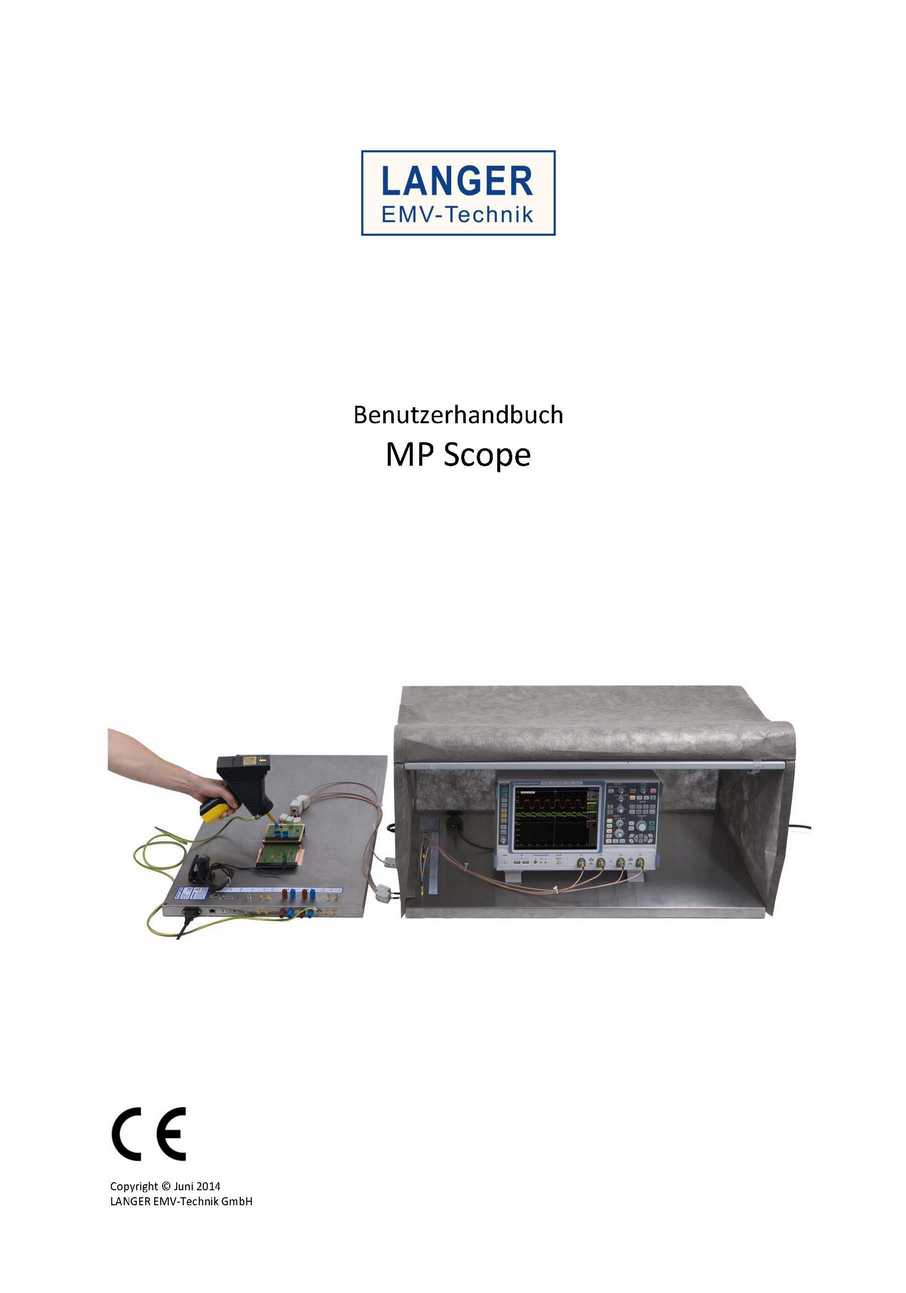

- 1x MP Scope m, Benutzerhandbuch MP Scope Set
Empfohlene Produkte
Technische Parameter
Schirmdämpfung | 45 dB - 50 dB / 30 MHz - 1 GHz |
Arbeitsfläche (Länge x Breite) | (900 x 500) mm |
Gewicht | 13,5 kg |
Maße (L x B x H) | (900 x 500 x 400) mm |
Lieferumfang Details
-
GP 23
Grundplatte

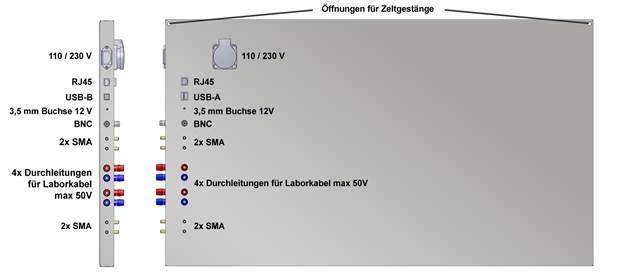

Die Grundplatte GP 23 dient als Bezugsmassefläche für EMV-Messungen und der Schirmung von Prüflingen oder entsprechenden Messgeräten. Die elektrischen Verbindungen zwischen dem Aufbau auf der Grundplatte und der Umgebung werden über Filter bzw. HF-Durchführungen durch die Grundplatte nach außen gefü…
-
BZ 23-1
Schirmbezug

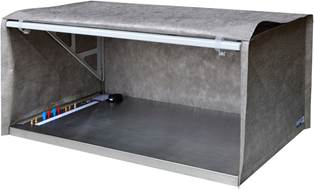

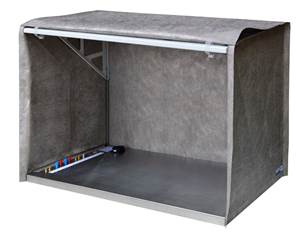

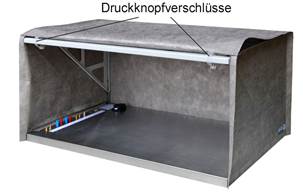

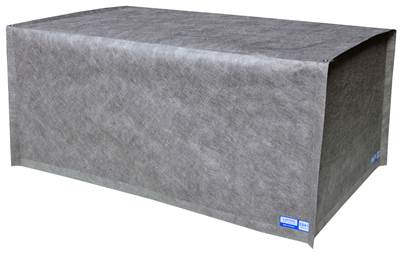

Der Schirmbezug besteht aus leitfähigem Gewebematerial. Er wird über das auf die Grundplatte GP 23 gesteckte Zeltgestänge gezogen. So entsteht ein geschirmter Raum, der für entwicklungsgbegleitende Messungen von elektronischen Baugruppen oder entsprechend großen Geräten geeignet ist. Von vorn lässt …
-
ZG 23-1
Zeltgestänge
Das Zeltgestänge besteht aus Metall. Es dient als Grundgerüst für den Schirmbezug und wird in die Grundplatte GP 23 gesteckt. Es ist leicht zusammenklappbar und benötigt wenig Platz beim Verstauen.
