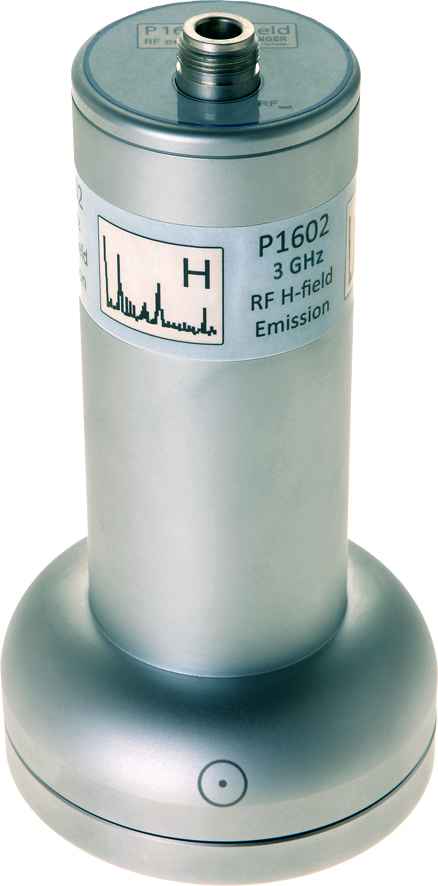

P1602
HF-Magnetfeldsonde
-
-

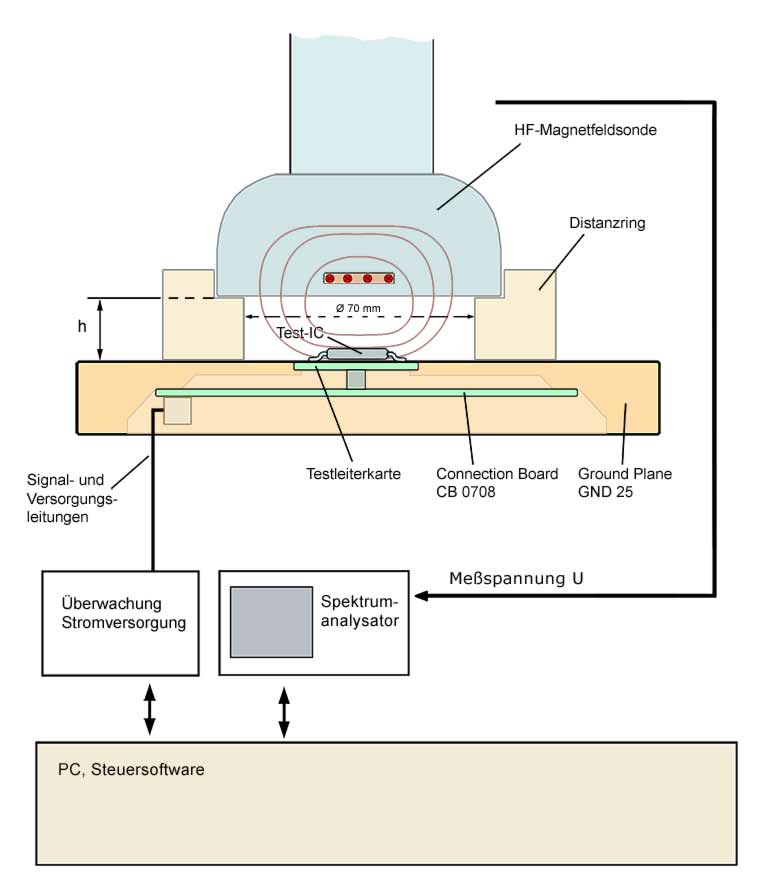

Schema Messplatz P1602 Magnetfeld
Kurzbeschreibung
Die HF-Magnetfeldsonde P1602 dient der Messung magnetischer Nahfelder bis 3 GHz, die von einem IC ausgekoppelt werden. Diese Felder induzieren im Stromleiter der Feldsonde eine Spannung. Die induzierte Spannung wird vom angeschlossenen Spektrumanalysator gemessen.
Die HF-Magnetfeldsonde besitzt einen 50 Ω HF-Messausgang. Um die Stärke der Magnetfelder bei verschiedenen Ausrichtungen feststellen zu können, ist sie 360° über dem IC drehbar. Die HF-Magnetfeldsonde wird mittels Distanzring in einem definierten Abstand
(3 bzw. 10 mm) über dem IC angeordnet.
Technische Parameter
| Frequenzbereich | (0 ... 3) GHz |
| Anschluss - Ausgang | N-Connector (50 Ω) |
| Größe H-Feld-Quelle | (30 x 22) mm |
| Gewicht | 745 g |
| Maße (L x B x H) | (180 x 96 x 96) mm |
| Frequenzgang |
|
| Aufbau Ansicht 01 |
|
