ESA1 set
Entwicklungssystem Störaussendung
-
-
Schema ESA1 -

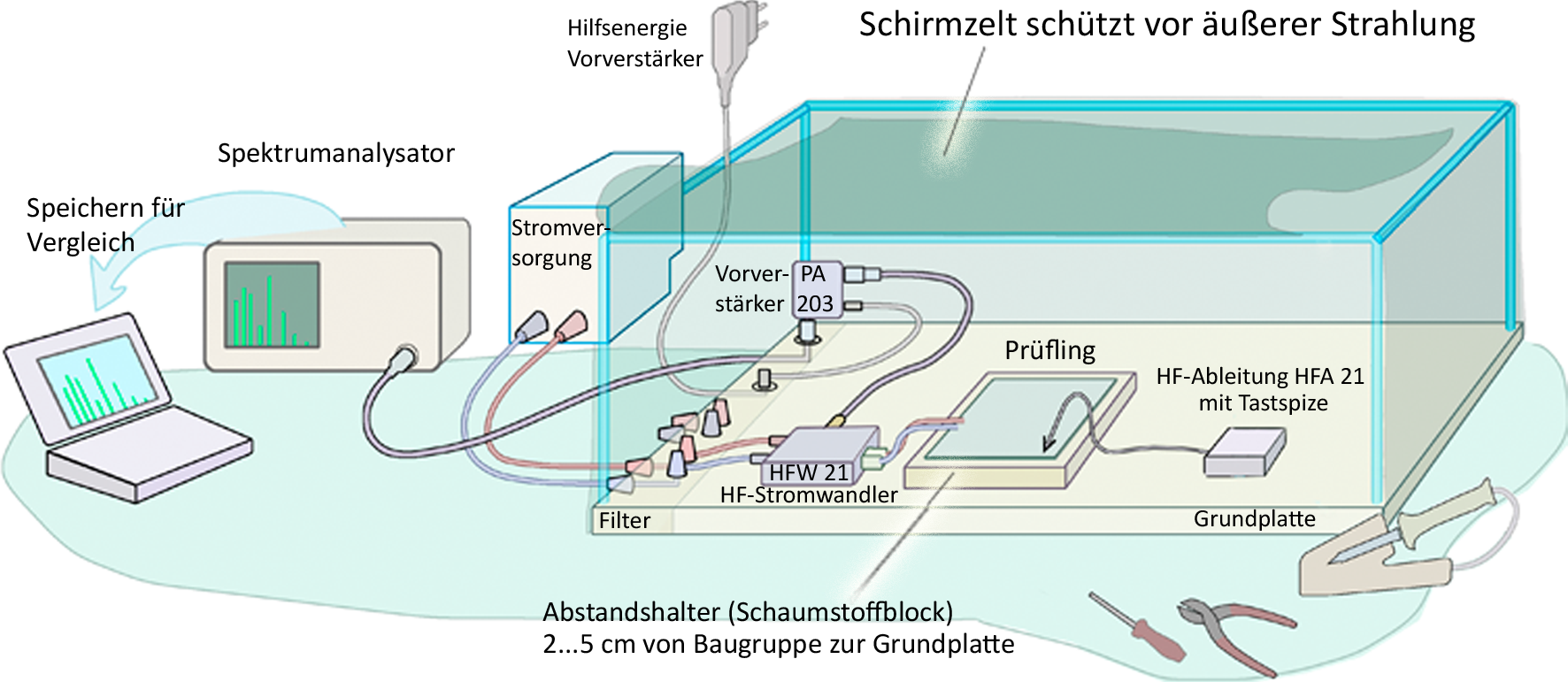

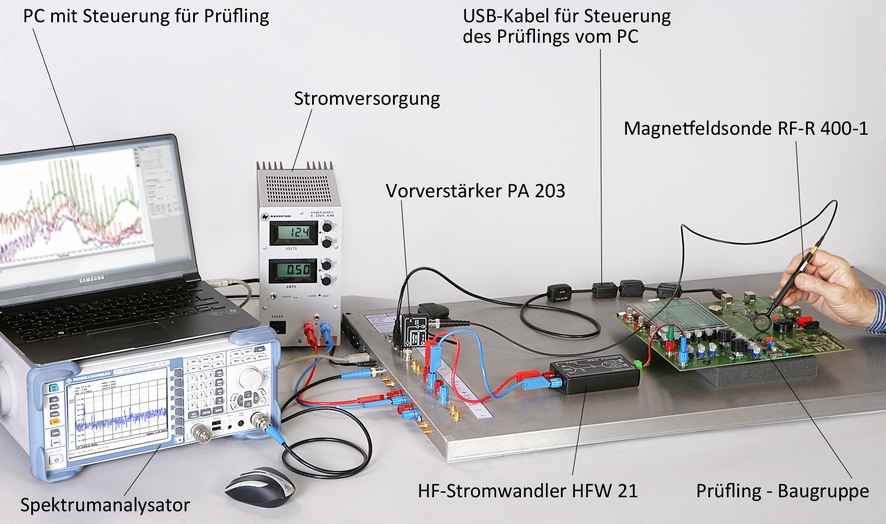

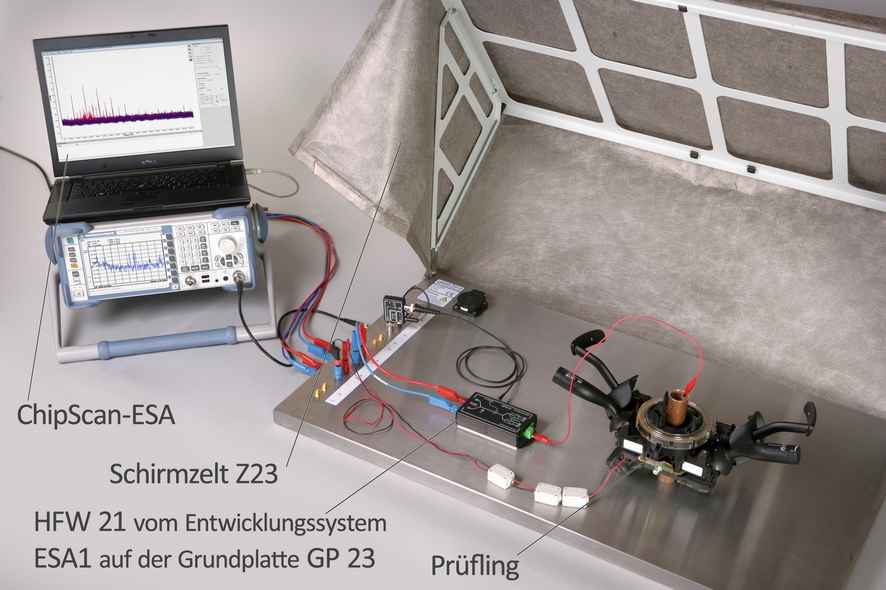

Messplatz ESA1 -

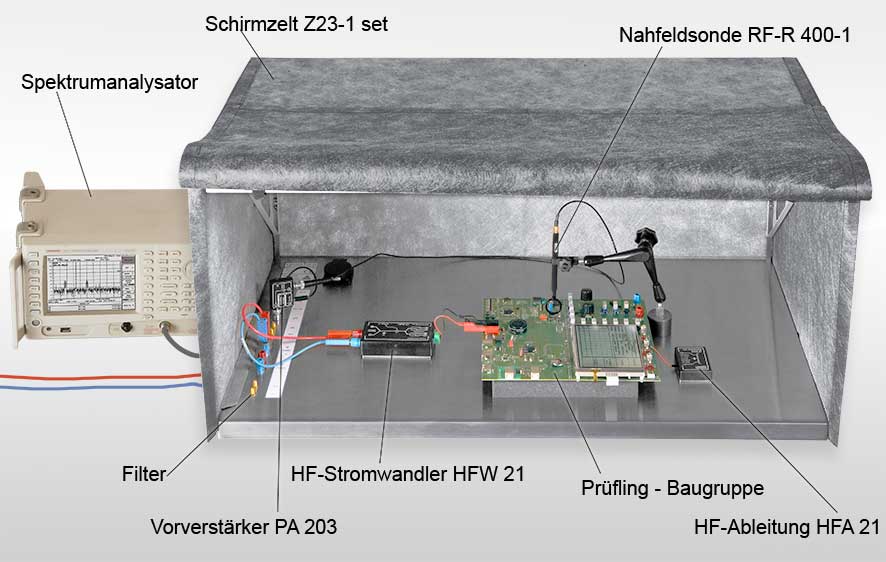

Anwendung mit RF-R 400-1 -

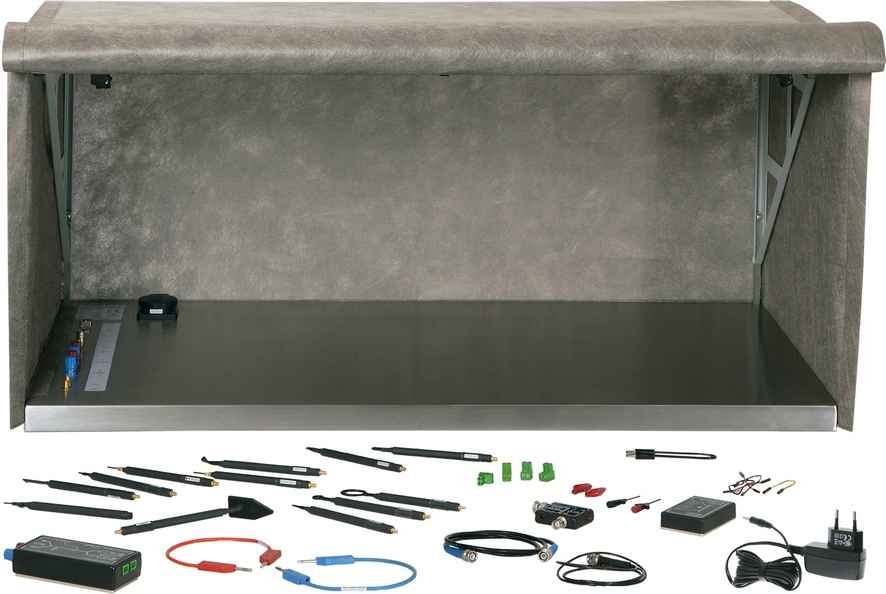

Lieferumfang ESA 1k -

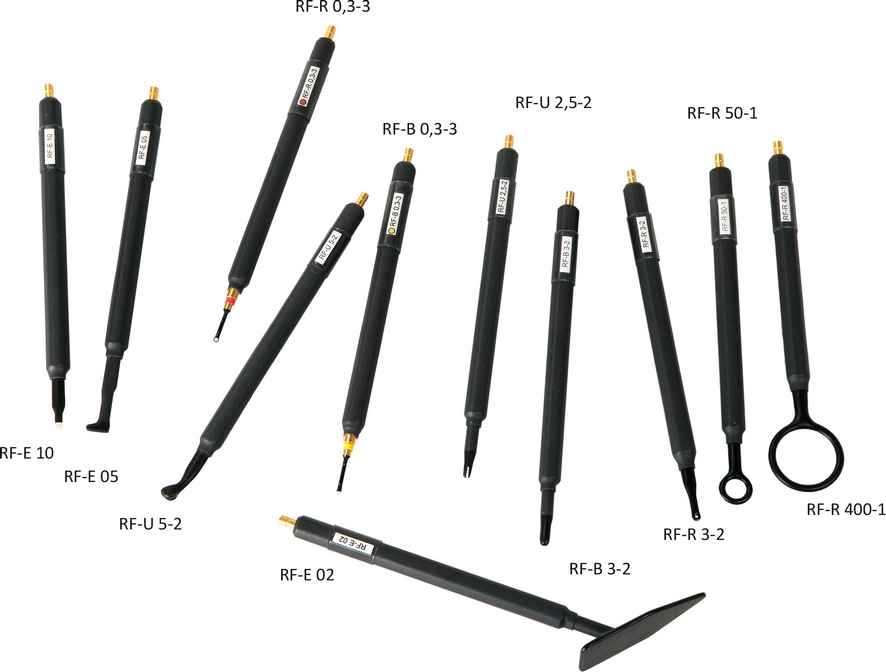

Feldsonden ESA1 -
Anwendung mit HFW 21 -
ESA Schirmzelt
Kurzbeschreibung
Das ESA1 ist ein System von EMV-Werkzeugen für relative Messungen der Störaussendung von Baugruppen und Geräten. Die zugehörige Software CS-ESA ermöglicht dem Entwickler das zügige und nachvollziehbare Entstören des Prüflings. Die mit dem ESA1 durchgeführten entwicklungsbegleitenden Messungen der Störaussendung sind proportional den Ergebnissen der Fernfeldmessung oder der Messung mit Netznachbildungen. Mit den Werkzeugen des ESA1 werden Störquellen lokalisiert und Wirkungswege der Störaussendung aufgedeckt. Damit können passende EMV-Maßnahmen abgeleitet und dimensioniert werden. Die mit dem ESA1 erreichten Verbesserungen wirken sich proportional auf das Ergebnis der Fernfeldmessung aus. Das ESA1 ist für den Arbeitsplatz des Entwicklers konzipiert.
Lieferumfang
- 1x CS-ESA set, Software ChipScan-ESA / USB
- 1x Dongle, Lizenzdongle
- 1x HFW 21, HF-Stromwandler
- 1x HFA 21, HF-Ableitung
- 1x Z23-1 set, Schirmzelt (900x500x400 mm)
- 1x PA 203 BNC, Vorverstärker 100 kHz bis 3 GHz
- 1x RF-B 0.3-3, H-Feldsonde mini 30 MHz bis 3 GHz
- 1x RF-B 3-2, H-Feldsonde 30 MHz bis 3 GHz
- 1x RF-E 02, E-Feldsonde 30 MHz bis 1,5 GHz
- 1x RF-E 05, E-Feldsonde 30 MHz bis 3 GHz
- 1x RF-E 10, E-Feldsonde 30 MHz bis 3 GHz
- 1x RF-R 0.3-3, H-Feldsonde mini 30 MHz bis 3 GHz
- 1x RF-R 3-2, H-Feldsonde 30 MHz bis 3 GHz
- 1x RF-R 50-1, H-Feldsonde 30 MHz bis 3 GHz
- 1x RF-R 400-1, H-Feldsonde 30 MHz bis 3 GHz
- 1x RF-U 2.5-2, H-Feldsonde 30 MHz bis 3 GHz
- 1x RF-U 5-2, H-Feldsonde 30 MHz bis 3 GHz
- 1x ESA1 acc, Zubehör
- 1x ESA1 case, Systemkoffer
- 1x ESA1 m, Benutzerhandbuch
Technische Parameter
| HF-Stromwandler HFW 21 | |
| Frequenzbereich | 100 kHz - 1 GHz |
| Dauerbelastbarkeit | |
| Strom | 10 A |
| Spannungsfestigkeit | 50 V |
| Maße (L X B x H) | (135 x 32 x 28) mm |
| HF-Ableitung HFA 21 | |
| Kapazitäten | 10 pF ... 100 nF |
| Spannungsfestigkeit | 50 V |
| Schirmzelt (900x500x400 mm) | |
| Schirmdämpfung | 45 dB - 50 dB / 30 MHz - 1GHz |
| Maße (L x B x H) | (900 x 500 x 400) mm |
| Gewicht | 12 kg |
| Nahfeldsonden | |
| Frequenzbereich | 30 MHz - 3 GHz |
| Software CS-ESA | |
| Betriebssystem | Windows XP/Vista/7 (latest service packs) |
| Vorverstärker PA 203 | |
| Frequenzbereich | 100 kHz - 3 GHz |
| Verstärkung | 20 dB |
| Versorgungsspannung | 12 V DC |
| Stromaufnahme | 50 mA |
| Max. Eingangsleistung | +13 dBm |

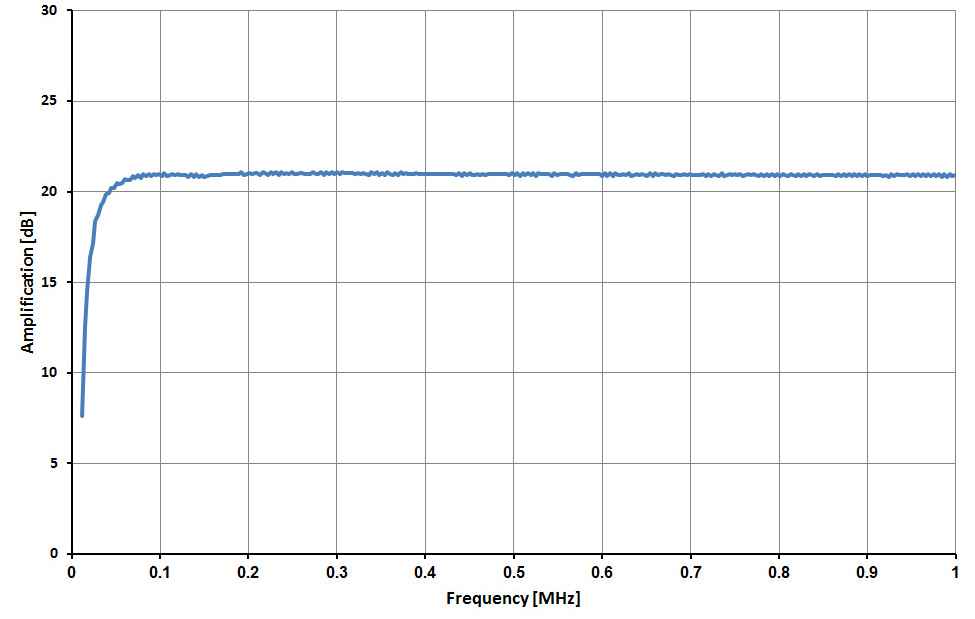

| Frequenzgang (Detail) |
|
Lieferumfang Details
-
CS-ESA set
Software ChipScan-ESA / USB

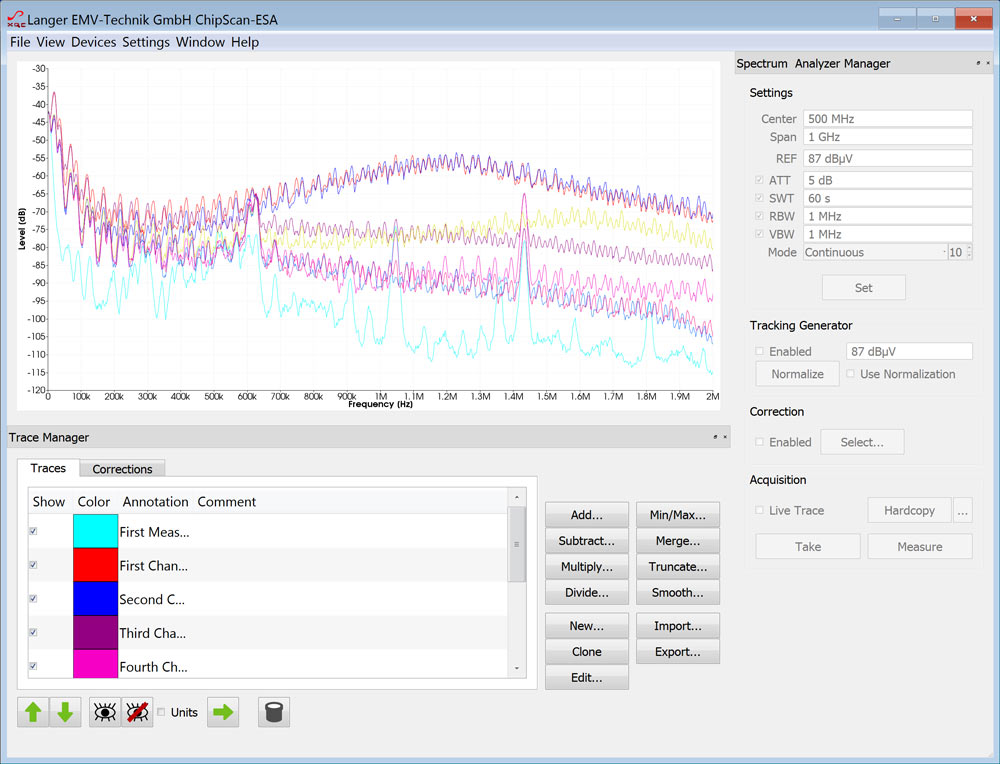

ChipScan-ESA ist eine Software zur Fernbedienung eines Spektrumanalysators. Die Messkurven werden in ChipScan-ESA gespeichert und protokolliert. Sie können beliebig miteinander oder mit Korrekturkurven, frequenzabhängigen Funktionen (Kurven) und Konstanten zu einer Kurve verrechnet werden. Beliebig …
-
Dongle
Lizenzdongle
Der Dongle wird zur Software mitgeliefert und benötigt eine freie USB-Buchse am PC. Nur mit gestecktem Dongle kann die Software Messdaten von externen Geräten aufnehmen.
-
HFW 21
HF-Stromwandler

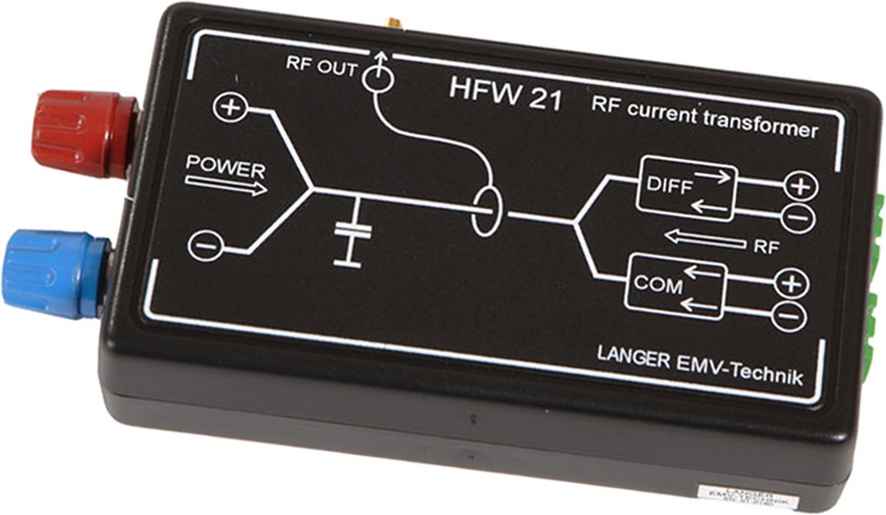

Der HF-Stromwandler misst hochfrequente Ströme auf Leitungen des Prüflings. Er leitet diese Ströme auf die Grundplatte ab und ermöglicht die getrennte Messung von Gleichtakt- und Gegentaktströmen. Das kann bei der Optimierung von Schaltnetzteilen von Vorteil sein. Das Ausgangssignal des HFW 21 kann …
-
HFA 21
HF-Ableitung

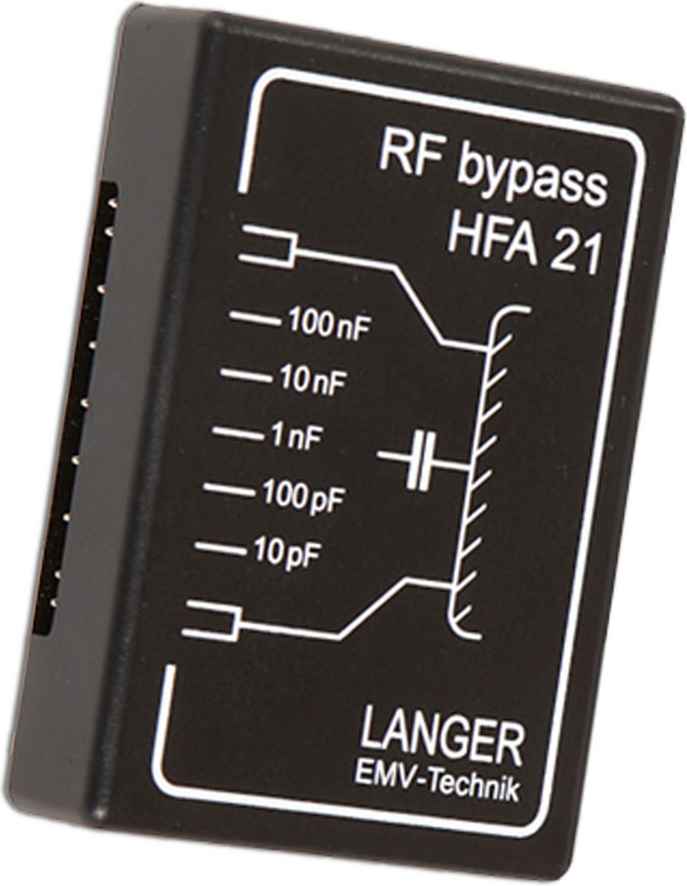

Die HF-Ableitung ergänzt den HF-Stromwandler, indem sie bei Bedarf eine weitere kapazitive oder galvanische Verbindung vom Prüfling zur Grundplatte GP 23 herstellt. Sie kann anstelle von Kabeln an den Prüfling angeschlossen werden und bildet deren Kapazität zur Umgebung nach. Durch die HFA 21 wird d…
-
Z23-1 set
Schirmzelt (900x500x400 mm)

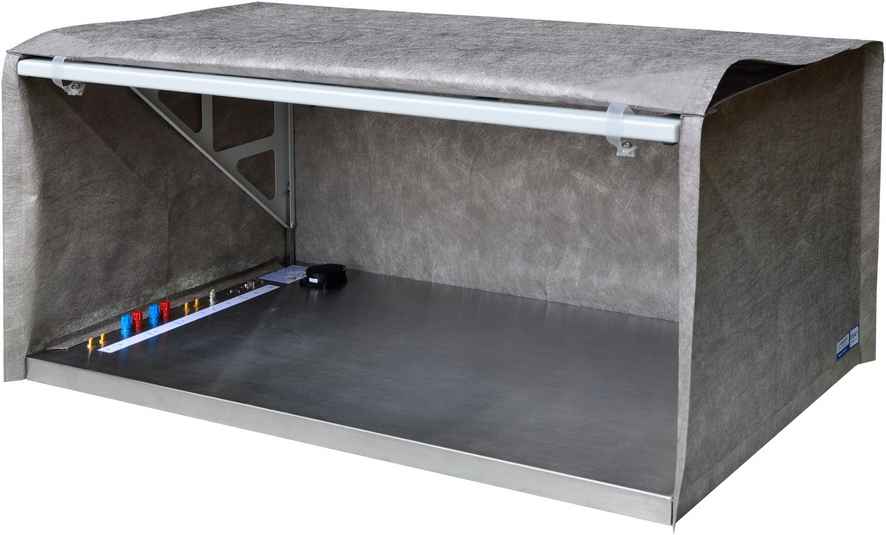

Das Schirmzelt Z23-1 besteht aus dem Zeltgestänge mit dem Schirmbezug und der Grundplatte GP 23. Es dient der Abschirmung des Messaufbaus gegen äußere HF-Felder oder dem Schutz von Messgeräten z.B. bei ESD-Tests. Von vorn lässt sich das Schirmzelt leicht und schnell öffnen und schließen. So ist der …
-

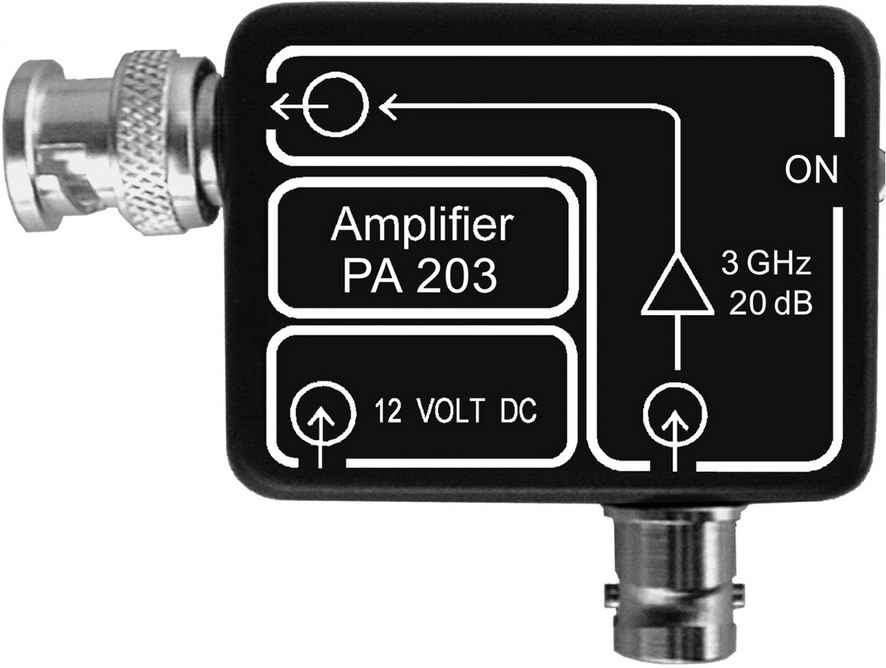

PA 203 BNC
Vorverstärker 100 kHz bis 3 GHz
Der PA 203 dient zur Verstärkung von Messsignalen z.B. schwachen Signalen von hoch auflösenden Nahfeldsonden. Ein- und Ausgang des PA 203 sind entweder als 50 Ω BNC (PA 203 BNC) - oder SMA-Steckverbinder (PA 203 SMA) ausgeführt.
-
RF-B 0.3-3
H-Feldsonde mini 30 MHz bis 3 GHz

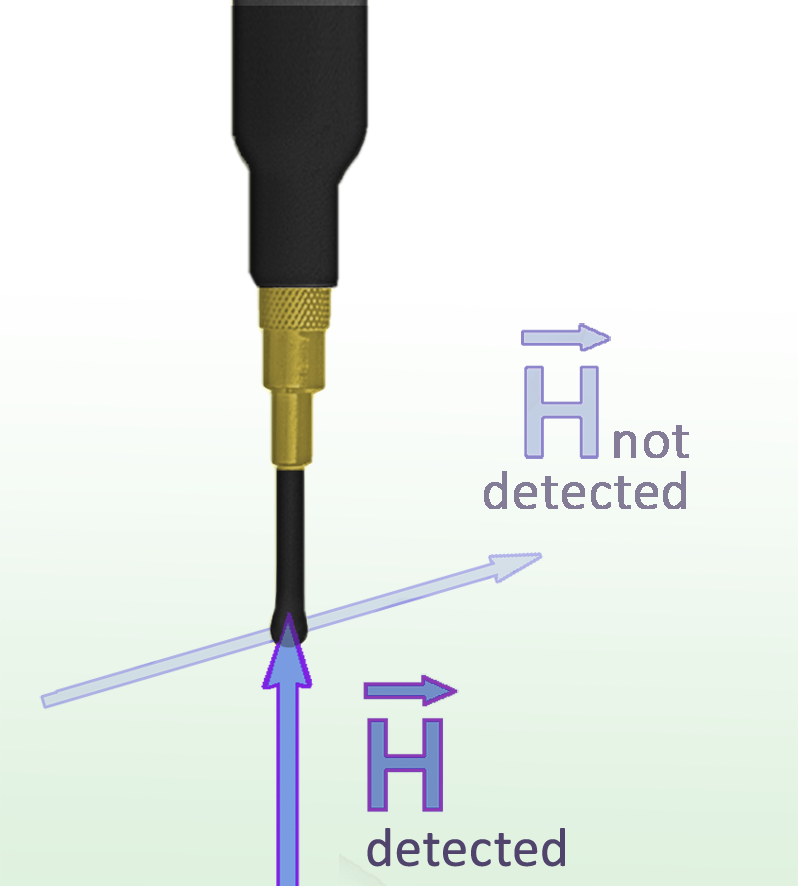

Die H-Feldsonde RF-B 0,3-3 dient der extrem kleinräumigen Erfassung von orthogonal in die Sondenspitze eintretenden Magnetfeldlinien. Die Spule im Sondenkopf ist orthogonal zum Sondenschaft angeordnet. Sie kann zur Messung direkt auf das Messobjekt aufgesetzt werden.
-
RF-B 3-2
H-Feldsonde 30 MHz bis 3 GHz

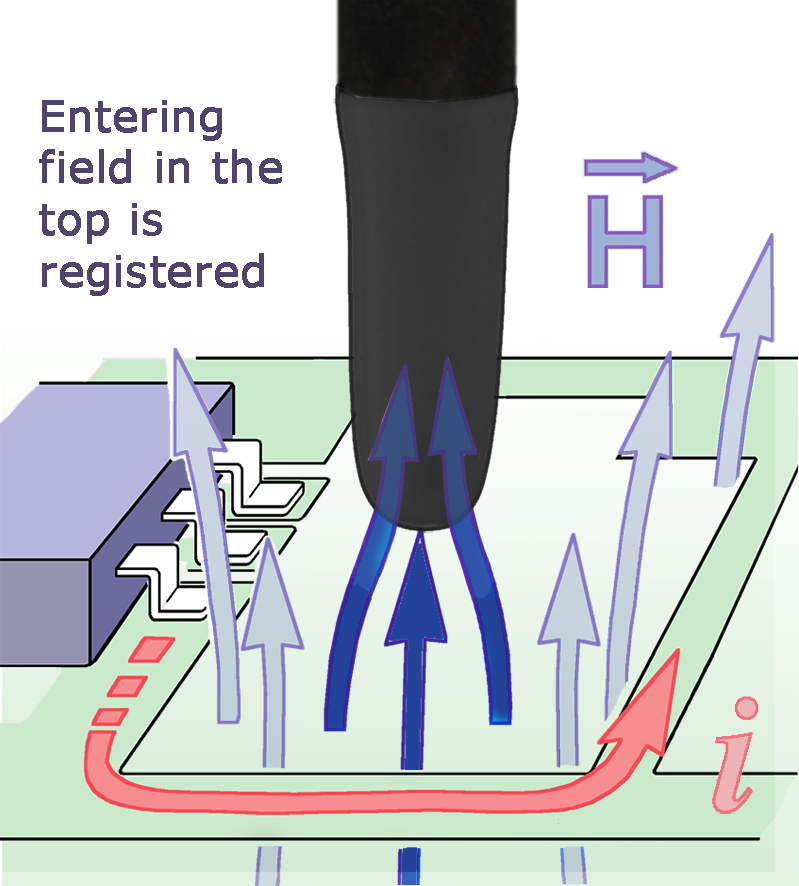

Die Messspule der H-Feldsonde RF-B 3-2 ist orthogonal zum Sondenschaft angeordnet. Beim senkrechten Aufsetzen des Sondenkopfes liegt die Messspule direkt auf der Oberfläche der Flachbaugruppe. Dadurch werden Messungen an schwer zugänglichen Stellen der Leiterkartenoberfläche z.B. zwischen großen Bau…
-
RF-E 02
E-Feldsonde 30 MHz bis 1,5 GHz

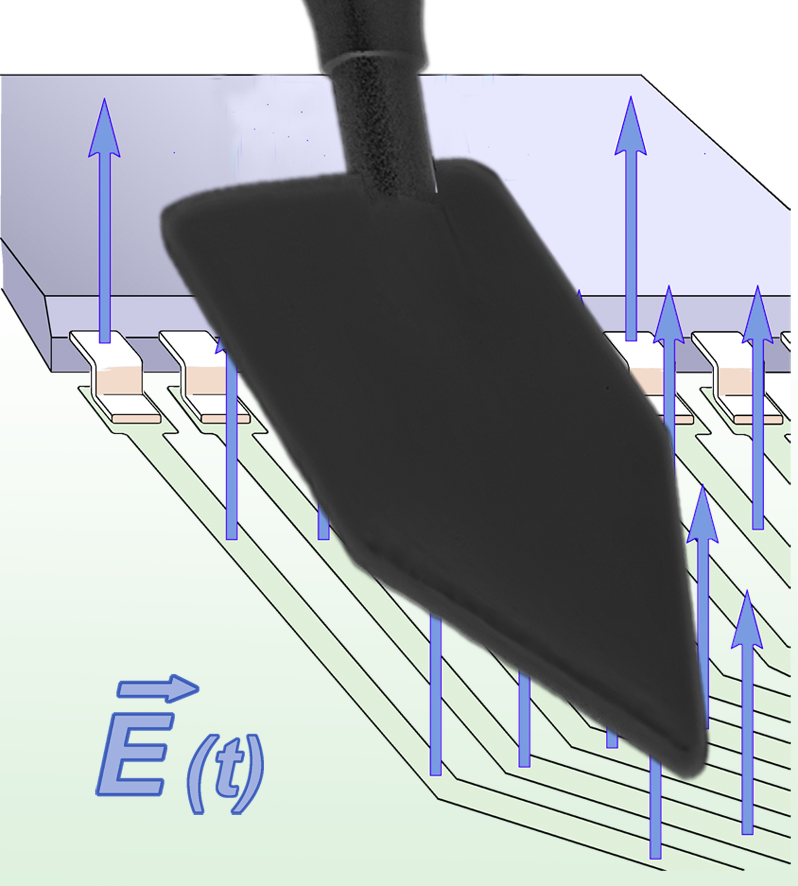

Die Nahfeldsonde RF-E 02 erfasst elektrische Felder, die aus Busstrukturen, größeren Bauelementen oder Versorgungsflächen ausgekoppelt werden. Die Elektrodenfläche an der Unterseite der Sondenspitze ist ca. 2 cm x 5 cm groß. Die Sonde wird im Abstand von 1 cm bis 2 cm zur Baugruppe eingesetzt.
-
RF-E 05
E-Feldsonde 30 MHz bis 3 GHz

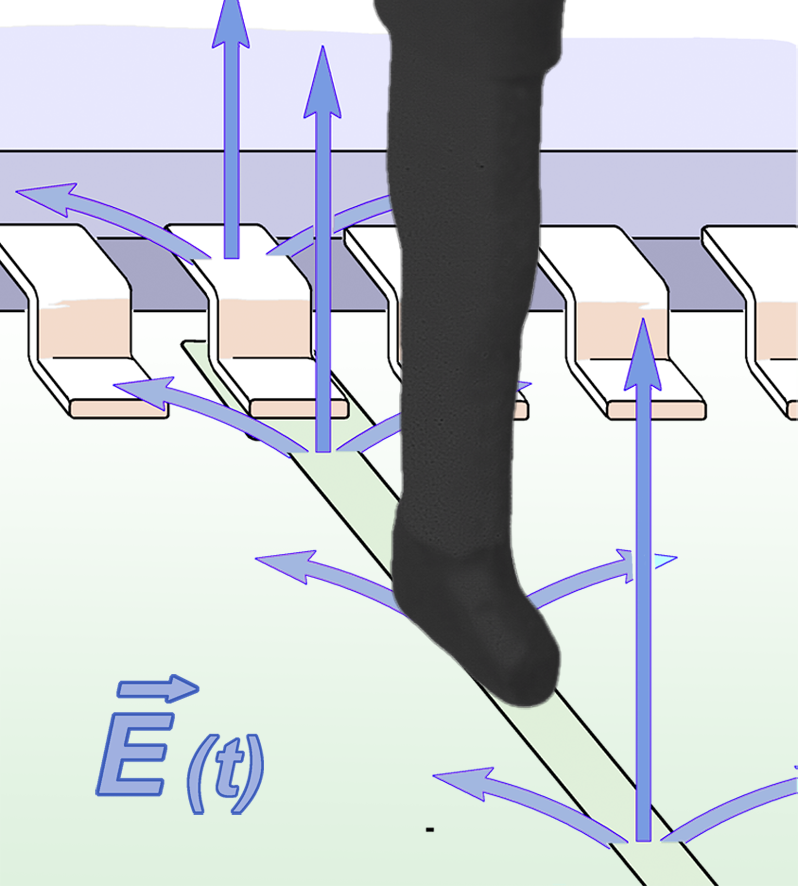

Die Elektrode in der Unterseite des Sondenkopfes der RF-E 05 ist ca. 0,5 mm breit. Damit können E-Felder aus getakteten Leitungen, IC-Pins oder kleineren Bauteilen sehr genau lokalisiert werden. Die Sonde RF-E 05 ist für die Langer Scanner entwickelt worden.
-
RF-E 10
E-Feldsonde 30 MHz bis 3 GHz

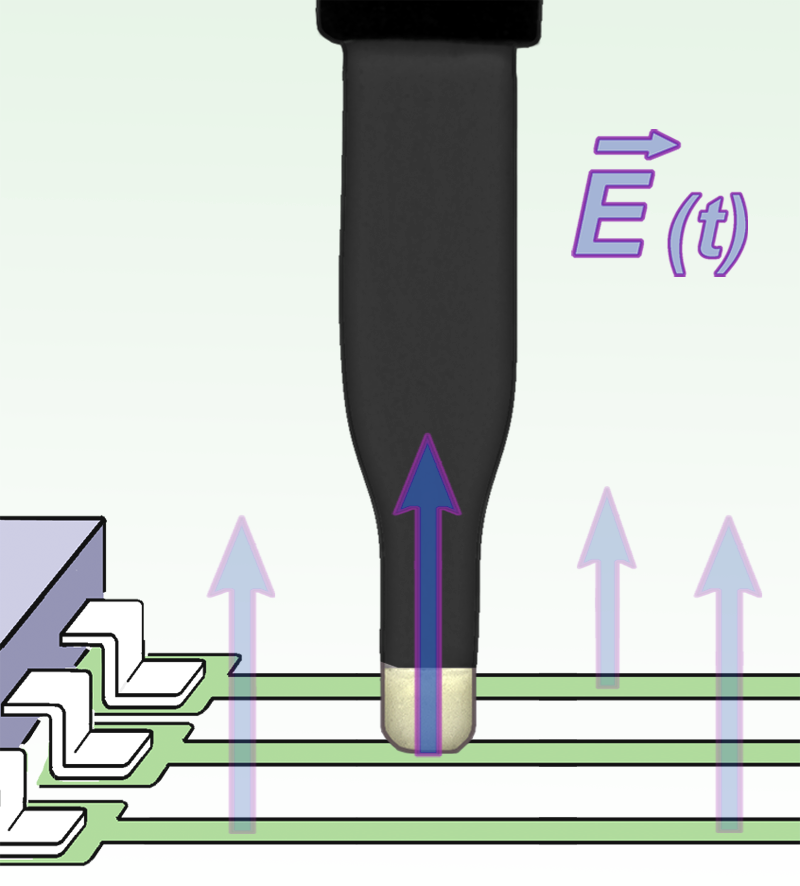

Die Elektrode an der Unterkante des Sondenkopfes der RF-E 10 ist ca. 0,2 mm breit. Damit können kleinste E-Feldquellen lokalisiert werden, z.B. 0,1 mm breite Leiterzüge, einzelne IC-Pins an hochpoligen ICs.
-
RF-R 0.3-3
H-Feldsonde mini 30 MHz bis 3 GHz

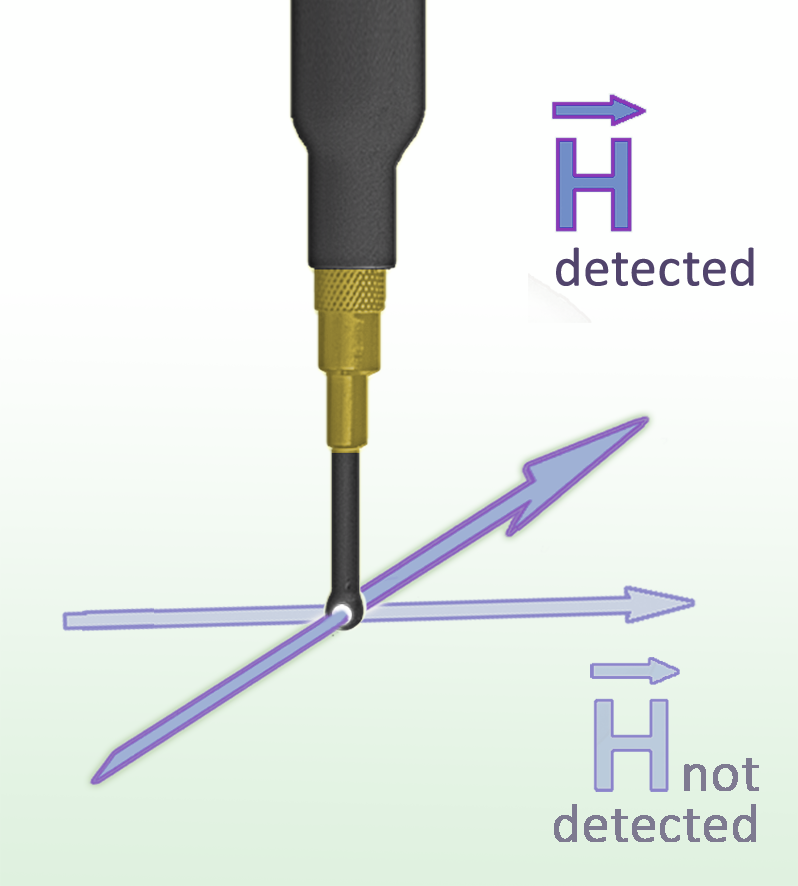

Mit dem kleinen Sondenkopf der RF-R 0,3-3 können HF-Magnetfelder mit sehr hoher Auflösung gemessen und damit kleinste Bauelemente als Störquellen identifiziert werden. Weiterhin eignet sich der kleine Sondenkopf zur Messung in schwer zugänglichen Bereichen z.B. in der Umgebung von IC-Pins.
-
RF-R 3-2
H-Feldsonde 30 MHz bis 3 GHz

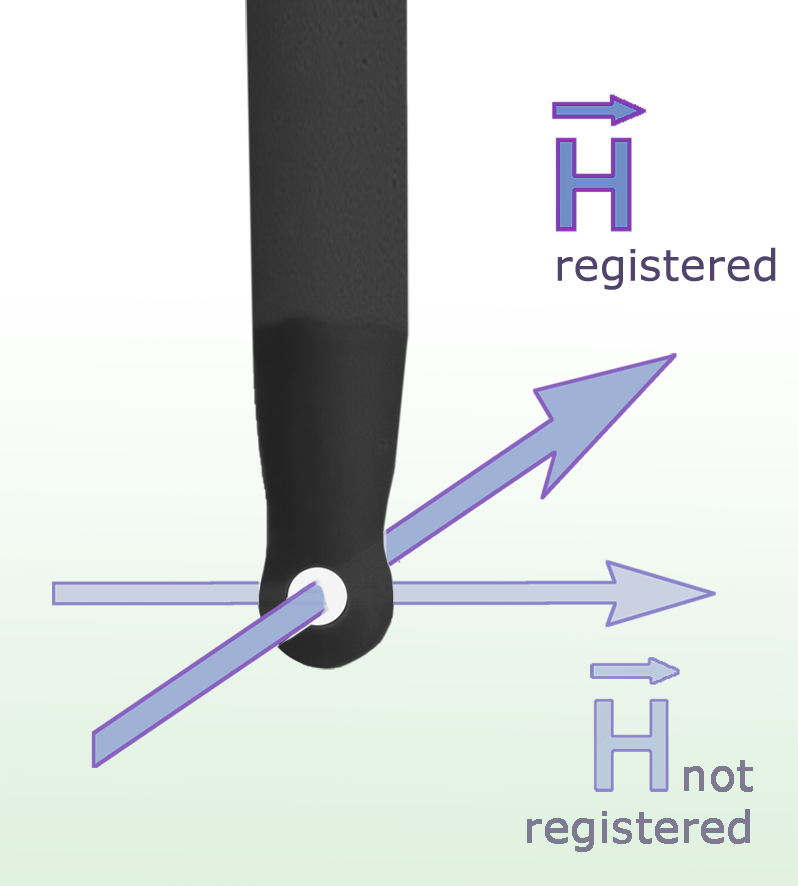

Die Nahfeldsonde RF-R 3-2 dient der Messung von HF-Magnetfeldern mit hoher Auflösung, die unmittelbar auf der Baugruppe, z.B. im Bereich um Pins und Gehäuse von ICs, Leiterzügen, Stützkondensatoren und EMV-Bauelementen.
-
RF-R 50-1
H-Feldsonde 30 MHz bis 3 GHz

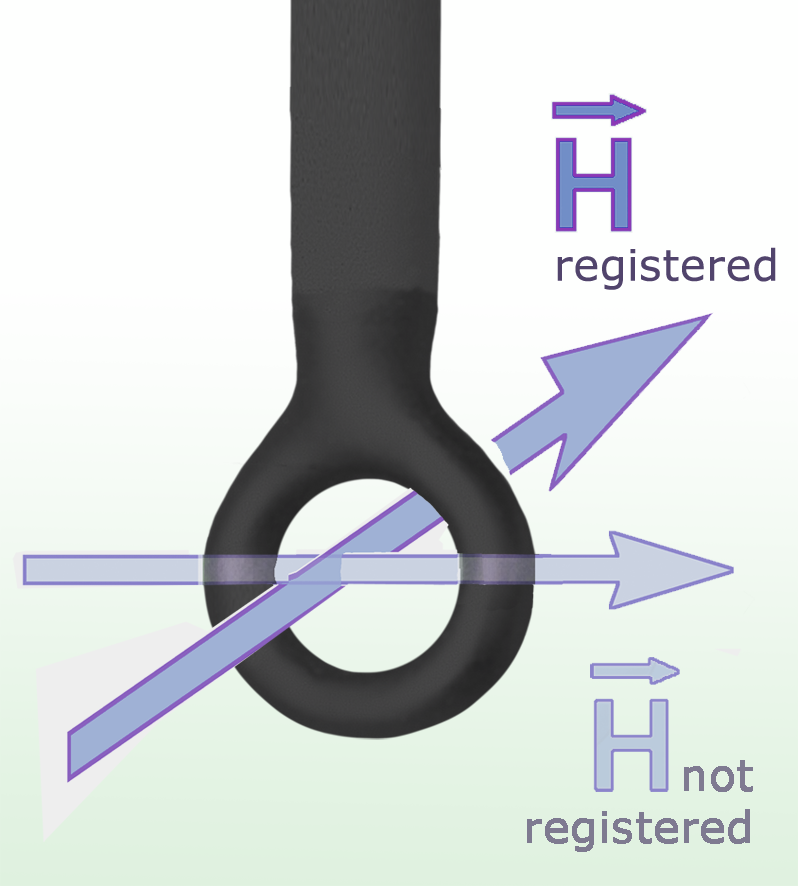

Die H-Feldsonde RF-R 50-1 ist zur Messung an Baugruppen, Geräten oder Kabeln im Abstand bis ca. 3 cm geeignet. Mit der H-Feldsonde können größere Bauelemente als Störquelle identifiziert werden.
-
RF-R 400-1
H-Feldsonde 30 MHz bis 3 GHz
Die H-Feldsonde RF-R 400-1 besitzt aufgrund ihres großen Durchmessers (25 mm) eine hohe Empfindlichkeit und eignet sich für Messungen im Abstand bis zu 10 cm um Baugruppen und Geräte.
-
RF-U 2.5-2
H-Feldsonde 30 MHz bis 3 GHz

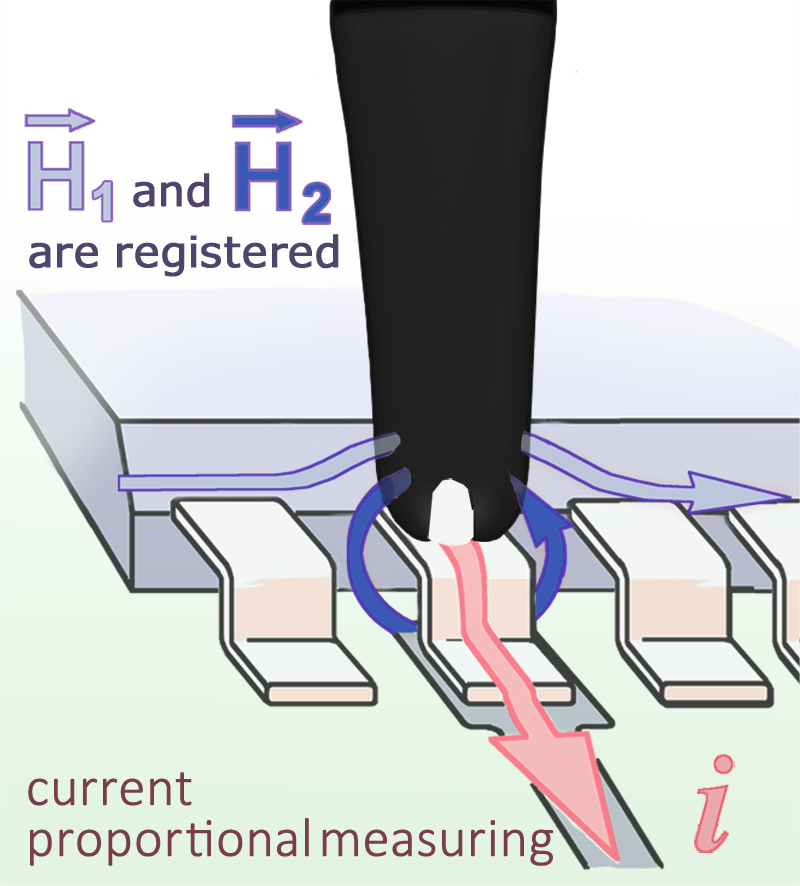

Die Nahfeldsonde RF-U 2,5-2 dient der selektiven Messung des HF-Stromes in Leiterzügen, Bauelementeanschlüssen, SMD-Bauteilen und IC-Pins. Der Sondenkopf besitzt einen magnetisch aktiven Spalt von ca. 0,5 mm Breite. Dieser wird zur Messung auf das Messobjekt aufgesetzt.
-
RF-U 5-2
H-Feldsonde 30 MHz bis 3 GHz

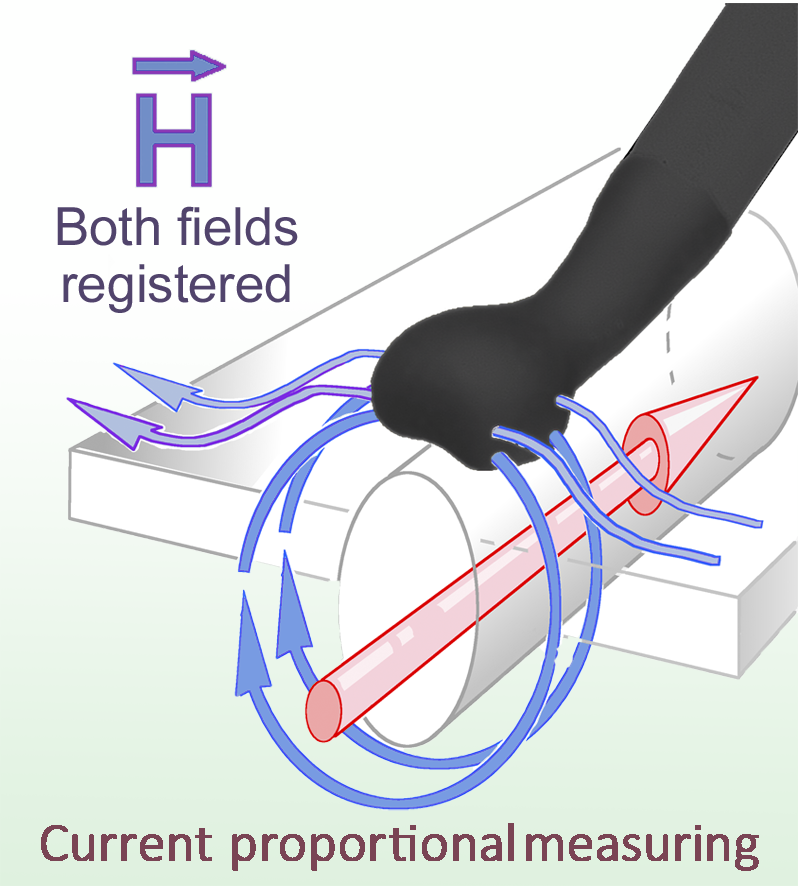

Die H-Feldsonde RF-U 5-2 dient besonders der Erfassung von Magnetfeldern an breiten Leiterzügen, Kabeln, Steckverbindern, elektronischen Bauelementen und deren Anschlüssen. Die Sonde arbeitet ähnlich einer Stromkoppelzange.
-
ESA1 acc
Zubehör
Die ESA1 Zubehörteile sind für die Nutzung des ESA1 sets notwendig. Unter anderem sind folgende Teile enthalten: Laborkabel, Messkabel, Messleitungen, Anschlussklemmen, ein Schaumstoffblock, ein DC-Kabel und ein Steckernetzteil.
-

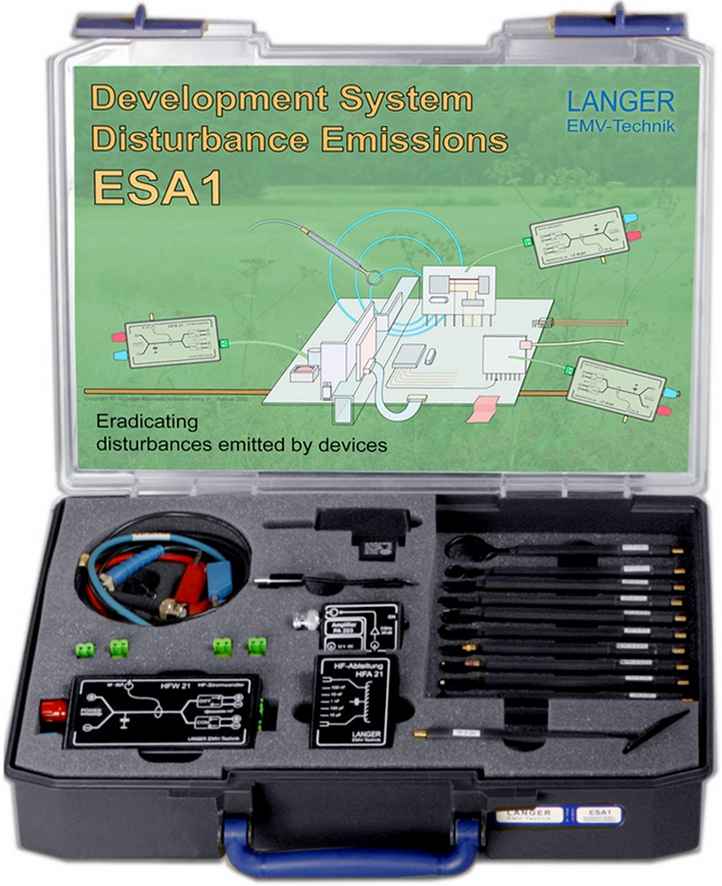

ESA1 case
Systemkoffer
Das ESA1 ist ein System von EMV-Werkzeugen zur vergleichenden Messung der Störaussendung von Baugruppen und Geräten. Für das zügige und nachvollziehbare Entstören beinhaltet es die auf die Arbeit des Entwicklers zugeschnittene Software CS-ESA. Das ESA1 ist für den Arbeitsplatz des Entwicklers konzip…
-
ESA1 m
Benutzerhandbuch
