Z23-2 set
Schirmzelt (900 x 500 x 650) mm
Kurzbeschreibung
Das Schirmzelt Z23-2 hat einen höheren Arbeitsraum als das Schirmzelt Z23-1. Demzufolge können größere Prüflinge oder Messgeräte aufgenommen werden. Es dient der Abschirmung des Messaufbaus gegen äußere HF-Felder oder dem Schutz von Messgeräten z.B. bei ESD-Tests. Von vorn lässt sich das Schirmzelt leicht und schnell öffnen und schließen so ist der Zugriff auf den Prüfling oder das Messgerät schnell möglich. Es braucht zusammengeklappt wenig Platz und ist leicht zu verstauen.
Die HF-Dichtung des Schirmzeltes wird durch leichtgängige magnetische Dichtstreifen realisiert. Das Schirmzelt kann bequem von Hand bedient werden. Es braucht zusammengeklappt wenig Platz und ist leicht zu verstauen.
Lieferumfang
Technische Parameter
| Schirmdämpfung | 45 dB - 50 dB / 30 MHz - 1 GHz |
| Gewicht | 12 kg |
| Maße (L x B x H) | (900 x 500 x 650) mm |
| Schirmdämpfung |
|
Lieferumfang Details
-
GP 23
Grundplatte
Die Grundplatte GP 23 dient als Bezugsmassefläche für EMV-Messungen und der Schirmung von Prüflingen oder entsprechenden Messgeräten. Die elektrischen Verbindungen zwischen dem Aufbau auf der Grundplatte und der Umgebung werden über Filter bzw. HF-Durchführungen durch die Grundplatte nach außen gefü…
-

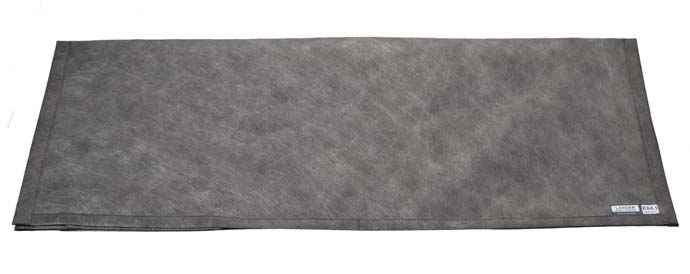

BZ 23-2
Schirmbezug
Der Schirmbezug besteht aus leitfähigen Gewebematerial. Er wird über das auf die Grundplatte GP 23 gesteckte Zeltgestänge gezogen. So entsteht ein geschirmter Raum, der für entwicklungsgbegleitende Messungen von elektronischen Baugruppen oder entsprechend großen Geräten geeignet ist. Von vorn lässt …
-
ZG 23-1
Zeltgestänge
Das Zeltgestänge besteht aus Metall. Es dient als Grundgerüst für den Schirmbezug und wird in die Grundplatte GP 23 gesteckt. Es ist leicht zusammenklappbar und benötigt wenig Platz beim Verstauen.
-

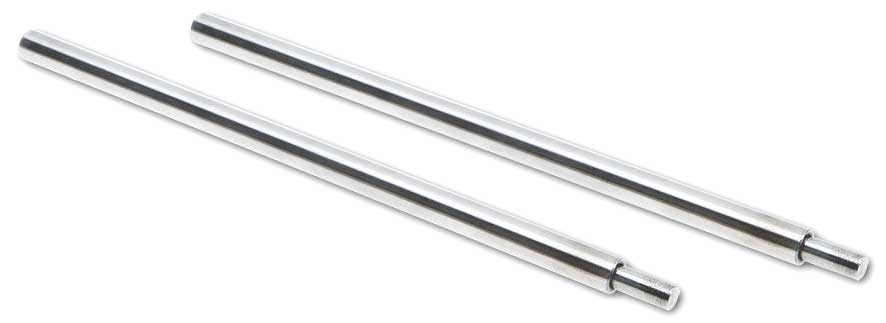

ZGA 23-2
Zeltgestänge-Adapter
Die Zeltgestänge-Adapter werden benötigt, um das Zeltgestänge ZG 23 an das Schirmzelt Z23-2 mit dem höheren Arbeitsraum anzupassen. Beide Adapter werden als Verlängerung an die beiden hinteren Achsen gesteckt.
