OA 4005
Oszilloskop-Adapter
![OA 4005, Oszilloskop-Adapter](/fileadmin/Bilder300/IC measurement_oscilloscope adapter_OA 4005_eng_wPZ.jpg?v=1723643593082)

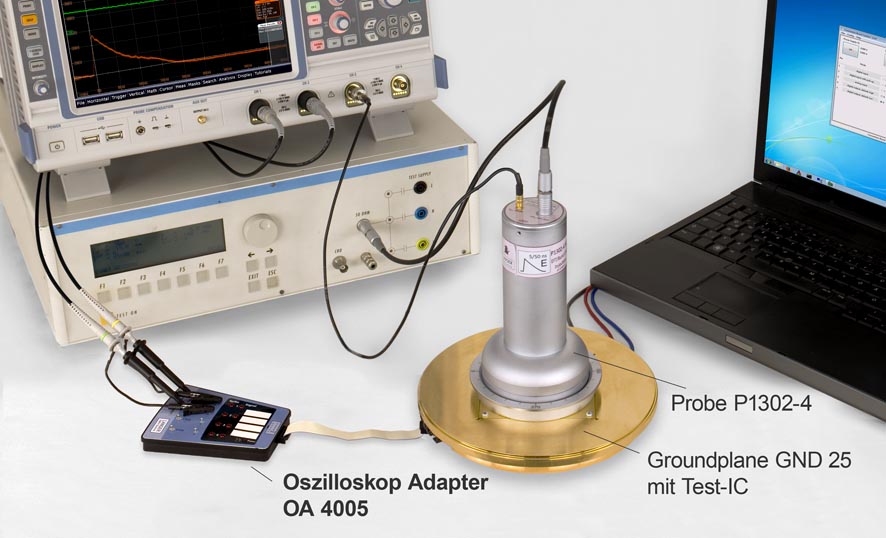

![Messaufbau](/fileadmin/Bilder300/IC Entwicklungssystem_Oszilloskop-Adapter_OA 4005_Messaufbau_de_wPZ.jpg?v=1723643593082)
Kurzbeschreibung
Der OA 4005 dient der Überwachung des Test-ICs und der Visualisierung seiner Signale. Er ist über ein Flachbandkabel mit dem Connection Board CB 0708 verbunden. Die Leuchtdioden Signal 1-4 und Spike 1-4 zeigen die Signale des Test-ICs an. Es gibt weiterhin vier Anschlussmöglichkeiten für Oszilloskop-Tastköpfe CH1 bis CH4.
Die Stromversorgung des OA 4005 erfolgt über das Flachbandkabel aus dem Connection Board.
Technische Parameter
Grenzfrequenz | 45 MHz sine wave |
Grenzfrequenz | 1 MHz rectangle wave |
Max. Eingangsspannung HF | 50 V |
