  • E1 set, Entwicklungssystem Störfestigkeit

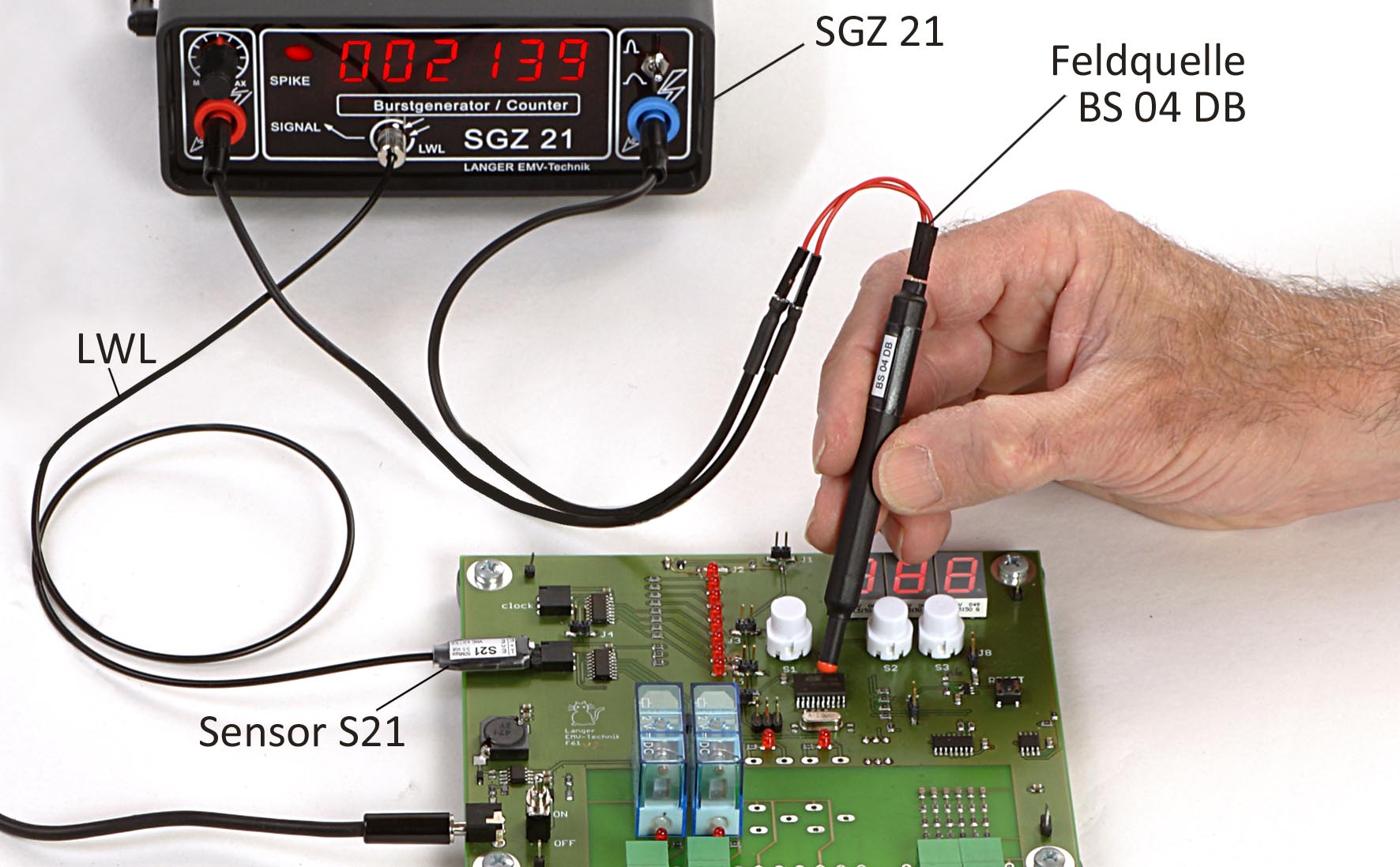

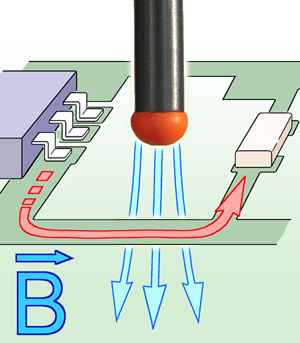

  • Lokalisierung von Störfestigkeitsschwachstellen mit der Magnetfeldquelle BS 04 DB. Mit dem optischen Tastkopf S21 wird ein kritisches Signal des Prüflings über Lichtwellenleiter überwacht.
    Lokalisierung von Störfestigkeitsschwachstellen mit der Magnetfeldquelle BS 04 DB. Mit dem optischen Tastkopf S21 wird ein kritisches Signal des Prüflings über Lichtwellenleiter überwacht.

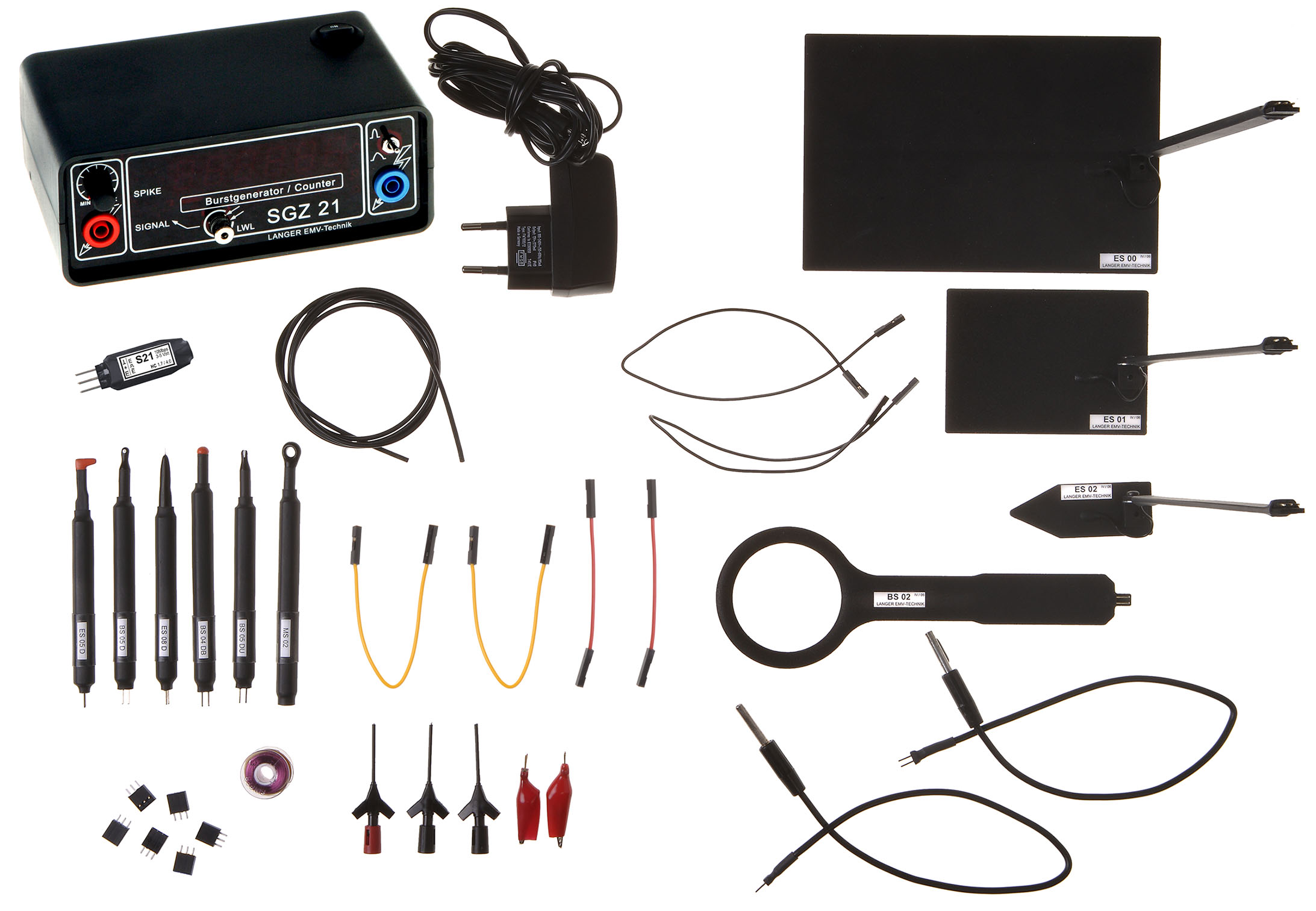

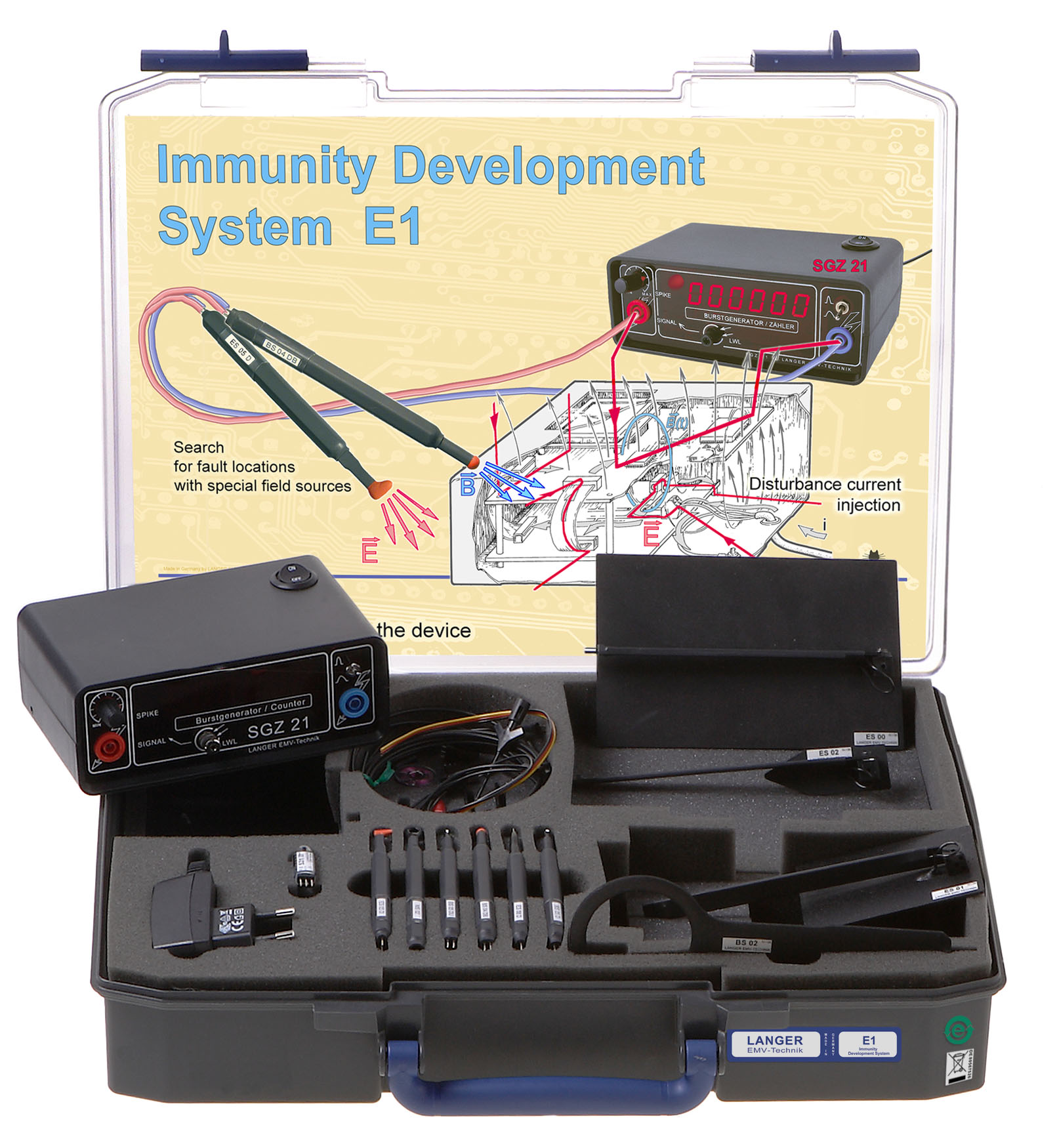

  • Lieferumfang E1
    Lieferumfang E1

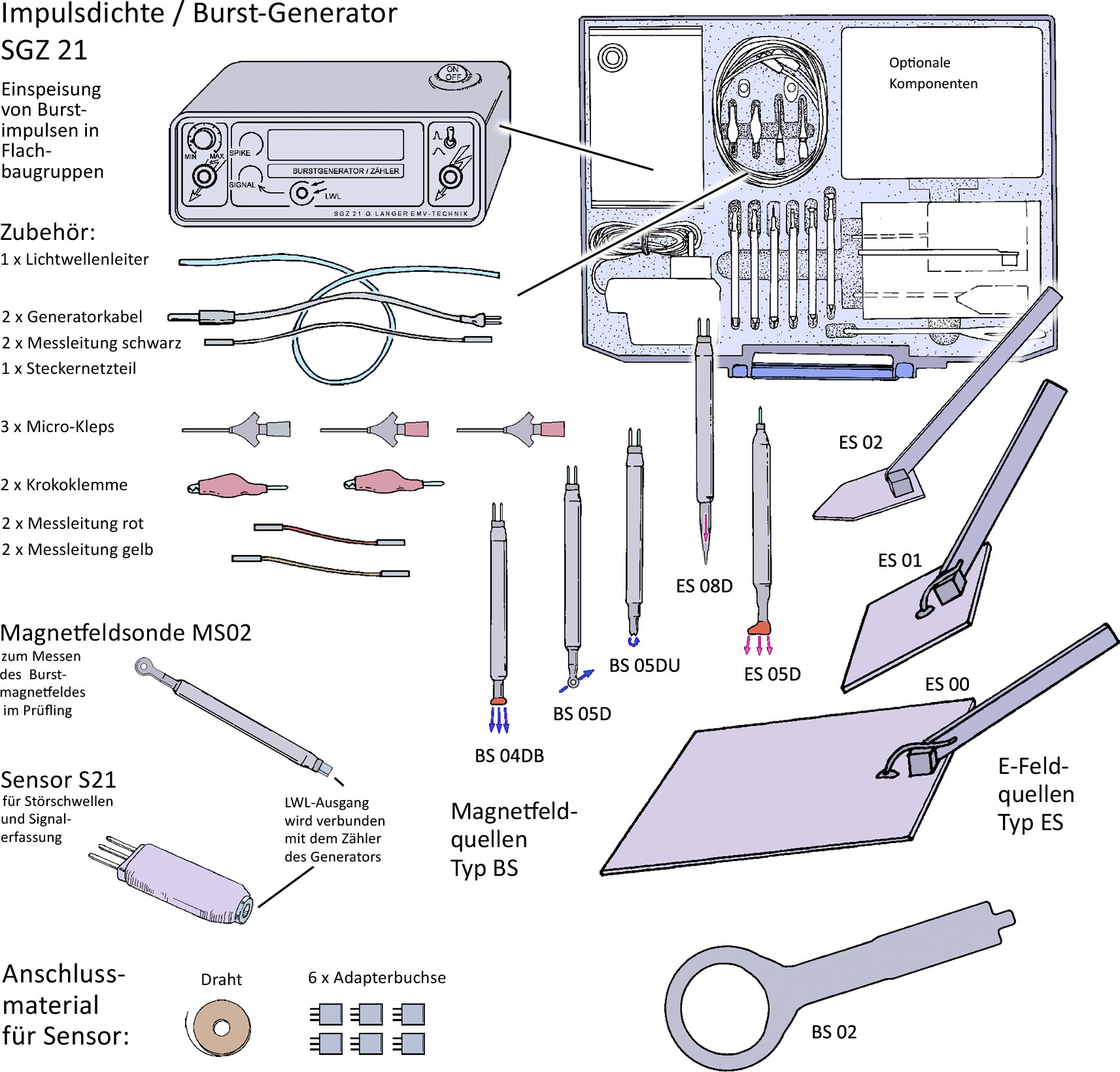

  • Explosionszeichnung E1
    Explosionszeichnung E1

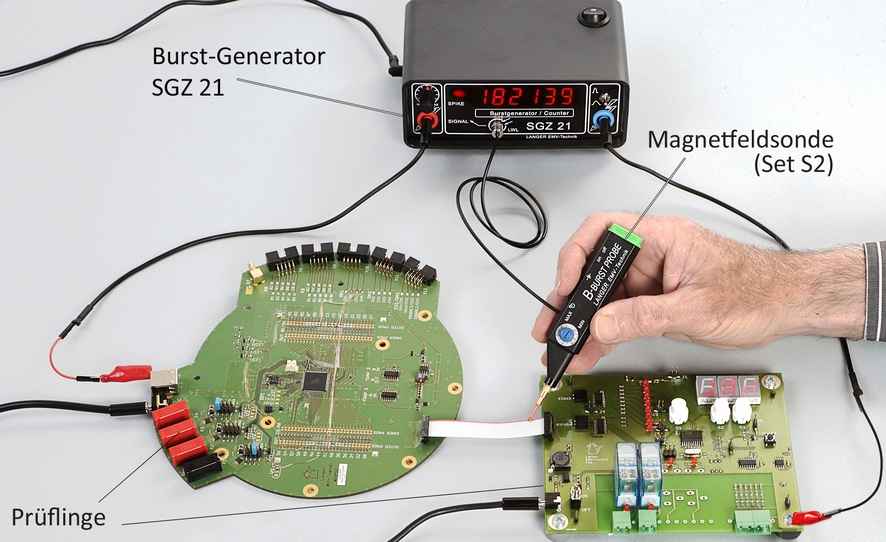

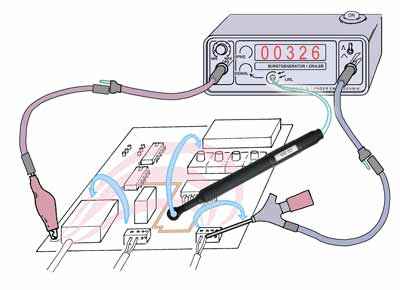

  • Anwendung mit Magnetfeldsonde MSA 02 aus dem Set S2
    Anwendung mit Magnetfeldsonde MSA 02 aus dem Set S2
E1 set, Entwicklungssystem Störfestigkeit Lokalisierung von Störfestigkeitsschwachstellen mit der Magnetfeldquelle BS 04 DB. Mit dem optischen Tastkopf S21 wird ein kritisches Signal des Prüflings über Lichtwellenleiter überwacht. Lieferumfang E1 Explosionszeichnung E1 Anwendung mit Magnetfeldsonde MSA 02 aus dem Set S2
  • E1 set, Entwicklungssystem Störfestigkeit
  • Lokalisierung von Störfestigkeitsschwachstellen mit der Magnetfeldquelle BS 04 DB. Mit dem optischen Tastkopf S21 wird ein kritisches Signal des Prüflings über Lichtwellenleiter überwacht.
  • Lieferumfang E1
  • Explosionszeichnung E1
  • Anwendung mit Magnetfeldsonde MSA 02 aus dem Set S2
Kurzbeschreibung

Das E1 ist ein System von EMV-Werkzeugen zur entwicklungsbegleitenden Entstörung von Baugruppen und Geräten. Es dient dem exakten und schnellen Auffinden von Ursachen (Schwachstellen) für Burst- als auch ESD-Störungen. Der Entwickler hat mit dem E1 die Möglichkeit, EMV-Maßnahmen genau zur Schwachstelle passend auszuwählen und zu dimensionieren. EMV-Maßnahmen können mit dem E1 in ihrer Wirkung geprüft werden. Der Prüfaufbau mit dem E1 ist klein und passt auf den Arbeitsplatz des Elektronikentwicklers.
Im Benutzerhandbuch E1 sind EMV-Wirkmechanismen und grundlegende Messstrategien zur Entstörung von Flachbaugruppen ausführlich beschrieben. Im Set E1 ist ein Generator zur Erzeugung von Burst- und ESD-Störungen enthalten.

Lieferumfang
Empfohlene Produkte
Technische Parameter
Optischer Sensor S21
Übertragungsbereich DC...10 Mbps
LWL-Anschluss 2.2 mm Ø
Versorgungsspannung (3-5) V
Stromaufnahme 10 mA

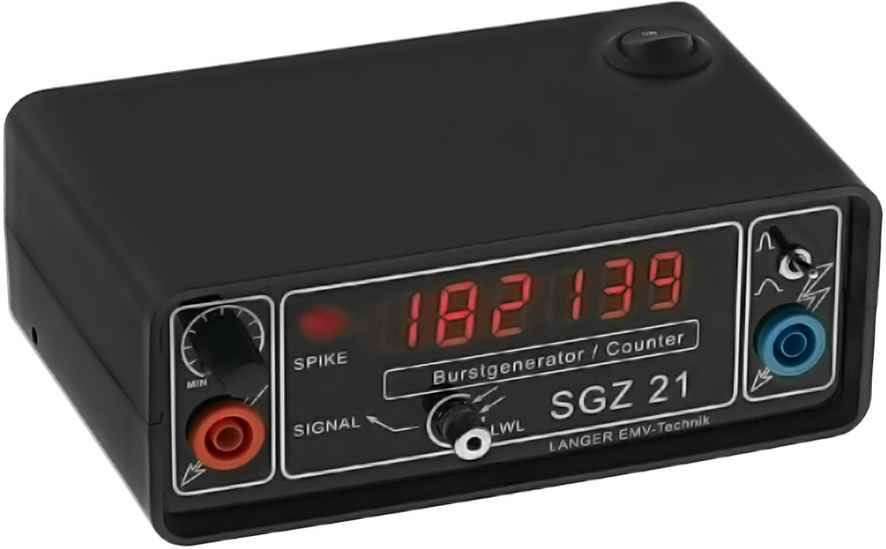

Burstgenerator SGZ 21
Pulsparameter
Anstiegszeit ca. 2 ns
Rückenzeit ca. 10 ns
Scheitelwerte ca. 0...1500 V
Optischer Eingang
Lichtwellenleiter 2.2 mm
Max. Frequenz 5 MHz
Min. Impulsbreite 100 ns
Versorgungsspannung 12 V / 200 mA
Maße (L x B x H) (154 x 100 x 62) mm

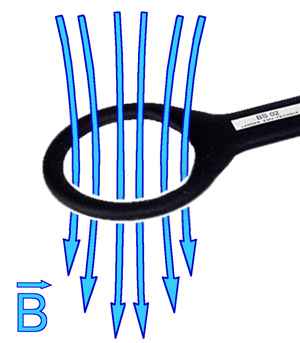

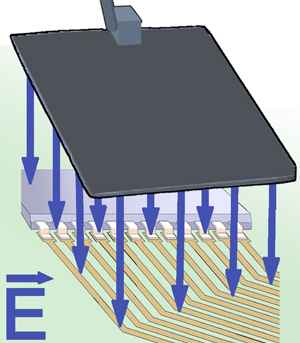

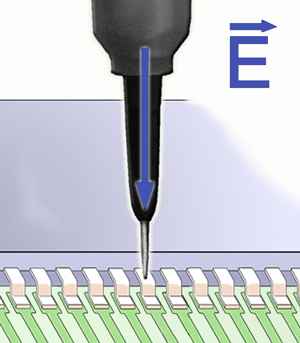

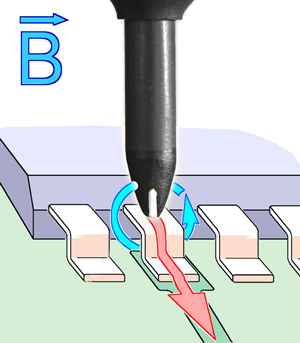

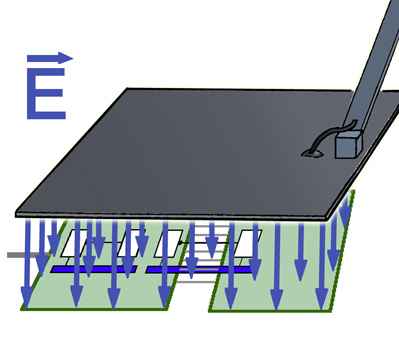

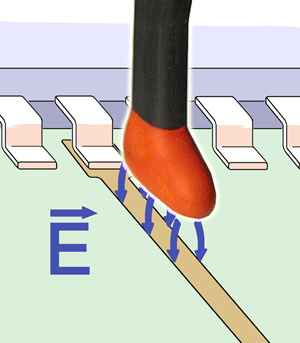

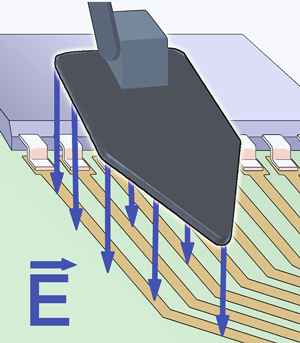

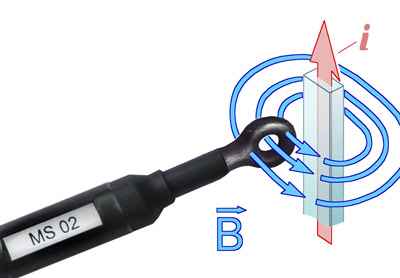

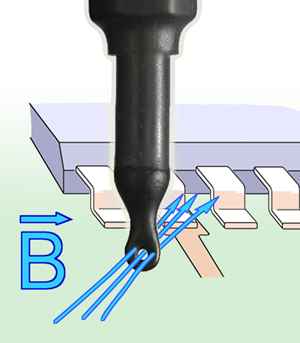

Messprinzip Messprinzip Messprinzip
Lieferumfang Details
