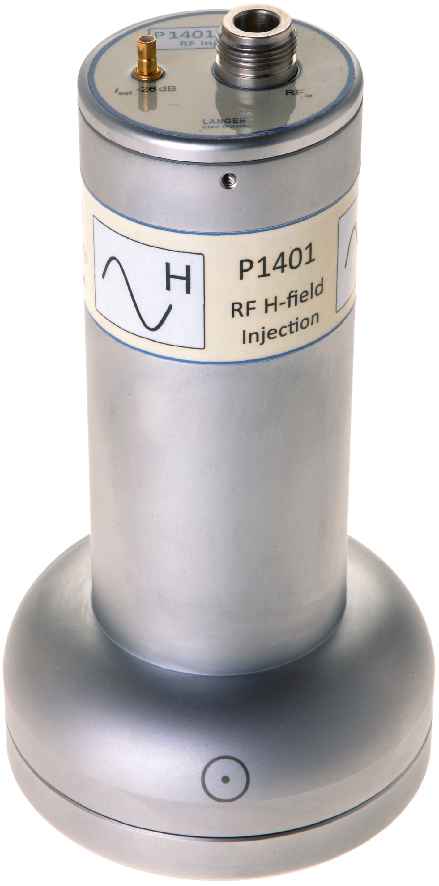

P1401
HF-Magnetfeldquelle bis 1 GHz
Kurzbeschreibung
Mit der Feldquelle P1401 werden ICs hinsichtlich ihrer Störfestigkeit unter Einwirkung von HF-Magnetfeld untersucht.
Der Test-IC wird unter Funktion geprüft.
Die Feldquelle P1401 wird in Verbindung mit einem Leistungsverstärker und einem HF-Signalgenerator betrieben.
Achtung: Der größte Teil der eingespeisten Leistung wird von der Probe reflektiert
(keine 50 Ω Anpassung). Der eingesetzte Leistungsverstärker muss dafür ausgelegt sein.
Technische Parameter
| Frequenzbereich | (0 ... 1) GHz |
| Eingangsimpedanz | 0.1 Ω |
| Erzeugte magnetische Flussdichte (h = 3 mm) | 69 µT |
| Erzeugte magnetische Flussdichte B (h=10mm) | 35 µT |
| Strommesser | |
| Messausgang | 50 Ω, SMB |
| Shunt | 0.1 Ω |
| Stromkorrekturfaktor R | -26 dBΩ |
| Max. Vorwärtsleistung | 100 W |
| Anschluss - Eingang | N-Connector (50 Ω) |
| Gewicht | 750 g |
| Maße (L x B x H) | (180 x 96 x 96) mm |
| Frequenzgang |
|
| Aufbau Ansicht 01 |
|
