S2 set
Magnetfeldsonden für E1
-
-

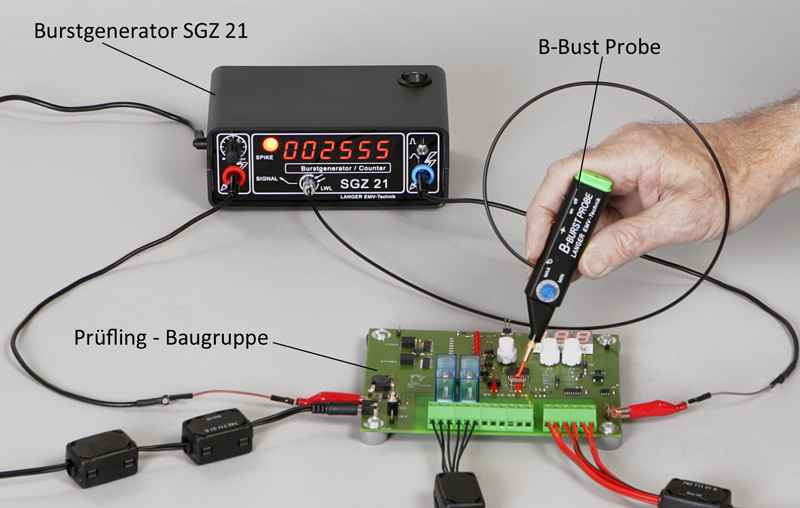

Anwendung mit Sonde MSA 02-05U -

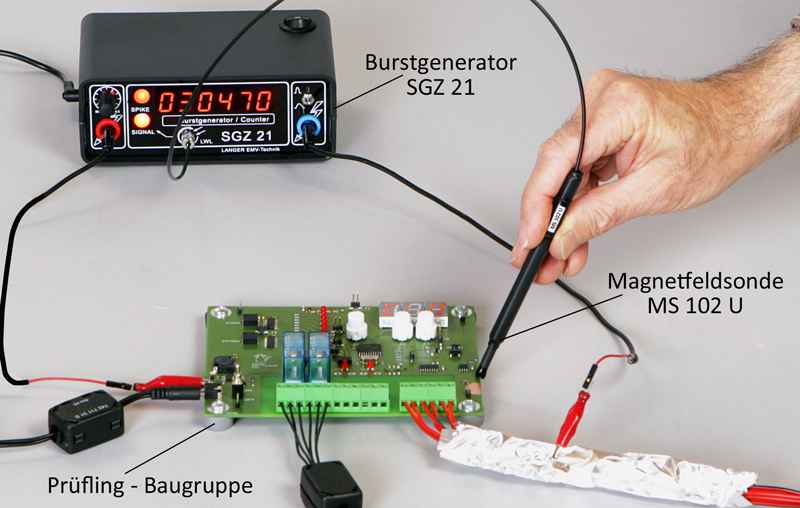

Anwendung mit Magnetfeldsonde MS 102U -
Lieferumfang Set S2
Kurzbeschreibung
Die im Set S2 enthaltenen aktiven und passiven Magnetfeldsonden messen rückwirkungsfrei schnelle transiente Pulsmagnetfelder in elektronischen Geräten und Baugruppen unter Störeinfluss. So können Burst- oder ESD-Vorgänge analysiert werden, welche Probleme im Prüfling auslösen. Die Magnetfeldsonden übertragen die gemessenen Signale über die LWL-Verbindung zum optischen Empfänger des SGZ 21. Das Set S2 kann nur mit dem im Set E1 enthaltenen Burstgenerator SGZ 21 betrieben werden.
Für den Betrieb der Sonde MSA 02 wird eine Batterie AAA benötigt.
Lieferumfang
- 1x MSA 02, Magnetfeldsonde (aktiv)
- 1x 05K black, Sondenkopf für MSA 02
- 1x 05R white, Sondenkopf für MSA 02
- 1x 05U orange, Sondenkopf für MSA 02
- 1x MS 101, Magnetfeldsonde
- 1x MS 102U, Magnetfeldsonde
- 1x S2 case, Systemkoffer
- 1x S2 m, Bedienungsanleitung S2 Set
Empfohlene Produkte
Lieferumfang Details
-
MSA 02
Magnetfeldsonde (aktiv)
Die Magnetfeldsonde MSA 02 dient der Messung von Burstmagnetfeldern mit hoher Auflösung und Empfindlichkeit. Sie wird mit den wechselbaren Sondenköpfen 05R, 05U und 05K betrieben. Die Magnetfeldsonde besitzt einen Vorverstärker und ist batteriebetrieben. Sie ist in Verbindung mit dem Burstgenerator …
-
05K black
Sondenkopf für MSA 02
Die Messpulen des Sondenkopfes 05K sind orthogonal zum Sondenschaft angeordnet. Sie ermöglichen die selektive Messung des um einen Leiter kreisenden Magnetfeldes. Burststrom führende Leiter können damit detektiert werden. Er eignet sich besonders für Messungen an breiten Leiterzügen und im Steckver…
-
05R white
Sondenkopf für MSA 02
Der Sondenkopf 05R dient der Messung von Burstmagnetfeld auf der Baugruppenoberfläche. Er eignet sich besonders zum Messen der Intensität und räumlichen Orientierung von Burstmagnetfeld in IC-Nähe. Der Sondenkopf ist weiß. Mit schwarzen Punkten ist die Spulenöffnung gekennzeichnet.
-
05U orange
Sondenkopf für MSA 02
Der Sondenkopf 05U arbeitet nach dem Prinzip einer Stromkoppelzange. Er lässt sich gut auf Leiterzüge und Bauelemente wie z.B. SMD-Kondensatoren aufsetzen. Damit kann der in diesen Elementen fließende Strom abgeschätzt und so die Wirksamkeit von z.B. Filterkondensatoren überprüft werden.
-
MS 101
Magnetfeldsonde
Mit der Magnetfeldsonde MS 101 wird die räumliche Verteilung von Magnetfeldern ermittelt. Man setzt sie hauptsächlich im Bereich von Kabeln, Gerätegehäusen oder Schirmblechen ein. Die Magnetfeldsonde besitzt einen optischen Ausgang und wird mit dem SGZ 21 betrieben. Dies erfolgt durch Einstecken ei…
-
MS 102U
Magnetfeldsonde
Mit der Magnetfeldsonde MS 102U können Ströme in Kabeln, Leitungen und Baugruppen ermittelt werden. Der Sondenkopf wird direkt auf die Leitung oder die Prüflingsoberfläche aufgesetzt. Die Magnetfeldsonde besitzt einen optischen Ausgang und wird mit dem SGZ 21 betrieben. Dies erfolgt durch Einstecken…
