MP ESD Field set
Vermessung der Felder des ESD-Generators
-
-
Lieferumfang MP ESD Field set -

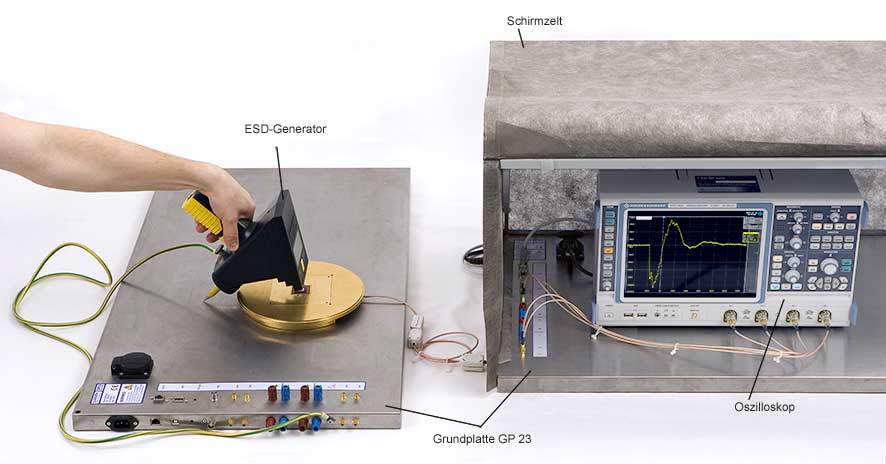

Anwendung mit MP ESD Field set
Kurzbeschreibung
Der Messplatz MP ESD field set dient der Messung der elektrischen oder magnetischen Felder des ESD-Generators. ESD-Generatoren geben neben dem Prüfimpuls auch elektrische und magnetische Störfelder ab. Diese Störfelder beeinflussen zusätzlich zum Prüfimpuls den Prüfling. Die zusätzliche Beeinflussung ist nicht definiert und verfälscht das Ergebnis der ESD-Prüfung.
Mit dem Messplatz ESD field set kann der Entwickler an seinem Arbeitsplatz die zusätzlichen Felder des ESD-Generators vermessen während er die Position des ESD-Generators zum Feldmesssystem variiert. Das Wissen über die Stärke und die räumliche Verteilung der elektrischen und magnetischen Störfelder des verwendeten ESD-Generators ist bei der Entstörung von Geräten eine wesentliche Hilfe. Der Messplatz MP ESD field set ist alternativ auch mit einem höheren Arbeitsraum (900 x 500 x 650) mm erhältlich.

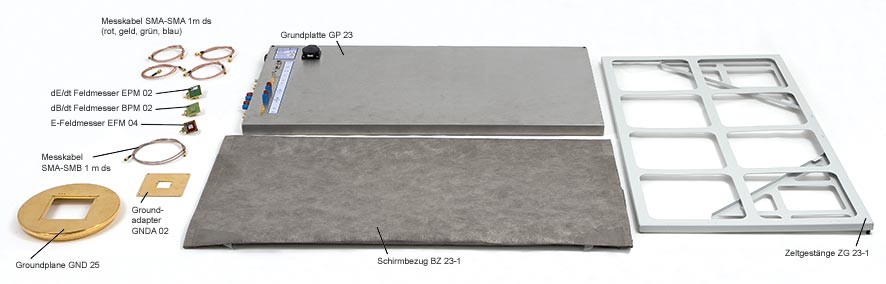

Lieferumfang
- 1x BPM 02, dB/dt Feldmessgerät
- 1x EPM 02, dE/dt Feldmessgerät
- 1x EFM 04, E-Feldmessgerät
- 1x GND 25, Groundplane
- 1x GNDA 02, Groundadapter 32,9 x 32,9 mm
- 1x ZG 23-1, Zeltgestänge
- 1x BZ 23-1, Schirmbezug
- 1x GP 23, Grundplatte
- 1x SMA-SMB 1 m ds, Messkabel SMA-SMB doppelt geschirmt
- 1x SMA-SMA rt 0.7 m ds, Messkabel SMA-SMA rot
- 1x SMA-SMA ge 0.7 m ds, Messkabel SMA-SMA gelb
- 1x SMA-SMA gr 0.7 m ds, Messkabel SMA-SMA grün
- 1x SMA-SMA bl 0.7 m ds, Messkabel SMA-SMA blau
- 1x MP ESD field case, Systemkoffer
- 1x MP ESD Field m, Benutzerhandbuch MP ESD Field Set
Empfohlene Produkte
Technische Parameter
| Frequenzbereich | 1 GHz |
Lieferumfang Details
-
BPM 02
dB/dt Feldmessgerät
Der BPM 02 ist ein Magnetfeldmessgerät und dient zur Messung der zeitlichen Änderung der magnetischen Feldstärkeverläufe dB/dt bis 3 GHz. Die untere Grenzfrequenz ist abhängig vom Messaufbau.
-
EPM 02
dE/dt Feldmessgerät
Der EPM 02 ist geeignet zur Messung von schnellen Transienten mit einer Bandbreite bis 3 GHz. Er besitzt keine untere Grenzfrequenz. Die Rauschgrenze des verwendeten Messgerätes begrenzt die Verwendung des EPM 02 im unteren Frequenzbereich. Zum Beispiel ist bei einer Rauschgrenze von 126 nV und 100 …
-
EFM 04
E-Feldmessgerät
Das E-Feldmessgerät EFM 04 dient der Messung schneller transienter Felder oder HF-Felder. Es können Zeitverläufe bzw. Frequenzgänge mit einer Bandbreite bis zu 3 GHz erfasst werden. Das EFM 04 wird in Verbindung mit der IC-Testumgebung ICE1 als Mess- und Kalibrierplatz für Feldquellen des IC-Testsys…
-
GND 25
Groundplane
Die Groundplane GND 25 gewährleistet die HF-gerechte Kontaktierung der Probes während einer EMV-Messung an einem Test-IC. Sie besteht aus Stahl mit vergoldeter Oberfläche. Die Aussparung (103 x 103) mm ist vorgesehen für die Aufnahme: - der Groundadapter (GNDA 01-04) oder - eines TEM-Zellen prints (…
-
GNDA 02
Groundadapter 32,9 x 32,9 mm
Der Groundadapter dient der Anpassung der Testleiterkarte an die (100 x 100) mm Aussparung der Groundplane GND 25. In der Mitte des Groundadapters ist eine Aussparung zur Aufnahme der Testleiterkarte vorhanden. Je nach Größe der Testleiterkarte kann zwischen vier Aussparungsgrößen (GNDA 01-04) gewäh…
-
ZG 23-1
Zeltgestänge
Das Zeltgestänge besteht aus Metall. Es dient als Grundgerüst für den Schirmbezug und wird in die Grundplatte GP 23 gesteckt. Es ist leicht zusammenklappbar und benötigt wenig Platz beim Verstauen.
-
BZ 23-1
Schirmbezug
Der Schirmbezug besteht aus leitfähigem Gewebematerial. Er wird über das auf die Grundplatte GP 23 gesteckte Zeltgestänge gezogen. So entsteht ein geschirmter Raum, der für entwicklungsgbegleitende Messungen von elektronischen Baugruppen oder entsprechend großen Geräten geeignet ist. Von vorn lässt …
-
GP 23
Grundplatte
Die Grundplatte GP 23 dient als Bezugsmassefläche für EMV-Messungen und der Schirmung von Prüflingen oder entsprechenden Messgeräten. Die elektrischen Verbindungen zwischen dem Aufbau auf der Grundplatte und der Umgebung werden über Filter bzw. HF-Durchführungen durch die Grundplatte nach außen gefü…
