MP ESD Generator Calibration set
Messung der Kurvenform des Entladungsstromes
-
-
Anwendung
Kurzbeschreibung

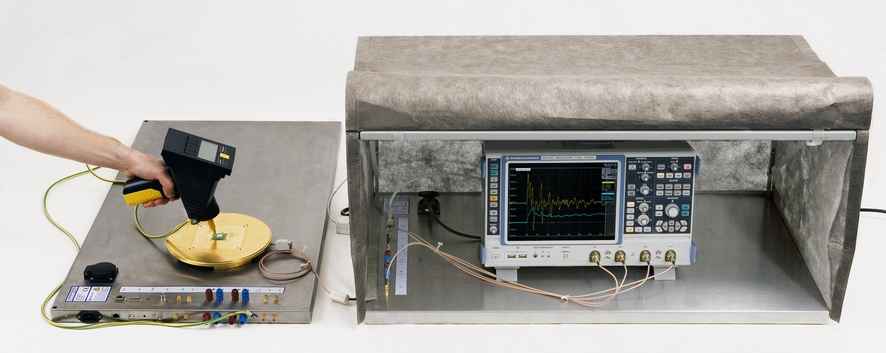

Mit dem Messplatz MP ESD generator calibration set wird die Kurvenform des Entladungsstromes eines ESD-Generators gemessen. Darüber hinaus können im Frequenzbereich bis 3 GHz transiente Vorgänge in der Kurvenform des Entladungsstromes gemessen und sichtbar gemacht werden. Diese transienten Vorgänge haben bei der Prüfung von Geräten Einfluss auf das Prüfergebnis. Die Streuungen zwischen verschiedenen Typen von ESD-Generatoren können unter anderem darauf zurück geführt werden.
Um ein reproduzierbares Prüfergebnis zu erhalten, empfiehlt es sich, die vom ESD-Generator erzeugte und durch die Norm IEC 61000-4-2 fest gelegte Kurvenform des Entladungsstromes regelmäßig zu überprüfen. Der mobile Messplatz passt auf den Arbeitsplatz eines Entwicklers und ist schnell auf- und abbaubar. Der Messplatz MP ESD generator calibration set ist alternativ auch mit einem höheren Arbeitsraum (900 x 500 x 650) mm erhältlich.

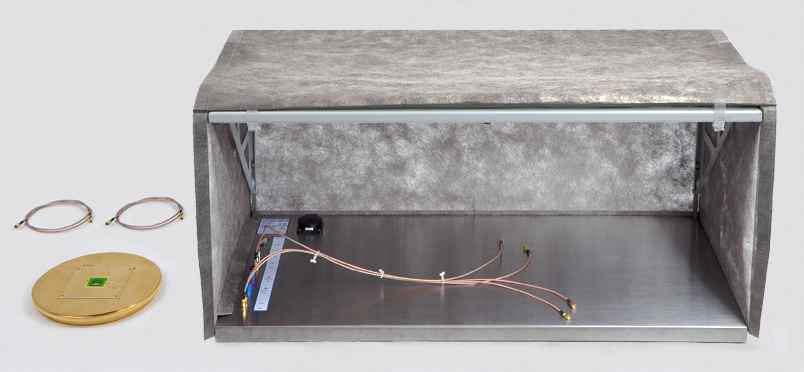

Lieferumfang
- 1x SM 02-01 SMA, Shunt
- 1x GNDA 02, Groundadapter 32,9 x 32,9 mm
- 1x GND 25, Groundplane
- 1x GP 23, Grundplatte
- 1x BZ 23-1, Schirmbezug
- 1x ZG 23-1, Zeltgestänge
- 2x SMA-SMA 1 m ds, Messkabel SMA-SMA doppelt geschirmt
- 2x SMA-SMA 1m sm, Semi-Rigid-Koaxialkabel
- 1x SMA-SMA rt 0.7 m ds, Messkabel SMA-SMA rot
- 1x SMA-SMA bl 0.7 m ds, Messkabel SMA-SMA blau
- 1x SMA-SMA ge 0.7 m ds, Messkabel SMA-SMA gelb
- 1x SMA-SMA gr 0.7 m ds, Messkabel SMA-SMA grün
- 1x MP ESD calibration case, Systemkoffer
- 1x MP ESD calibration m, Benutzerhandbuch MP ESD Calibration Set
Empfohlene Produkte
Technische Parameter
| Frequenzbereich | 1 GHz |
Lieferumfang Details
-

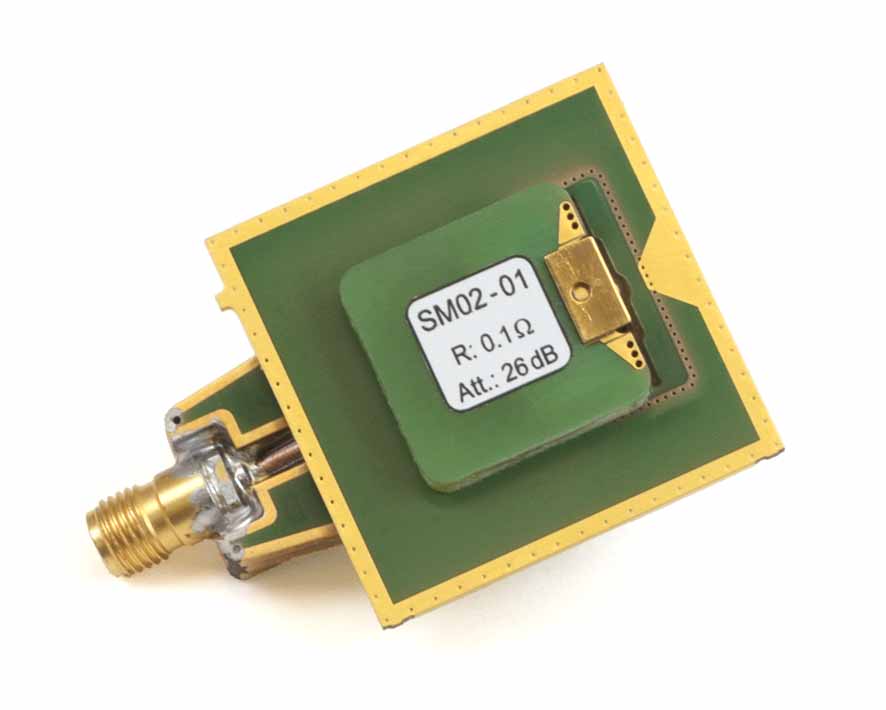

SM 02-01 SMA
Shunt
Der Shunt SM 02-01 SMA ist für Messungen schneller transienter Stromimpulse bis zu einer Bandbreite von 3 GHz vorgesehen.
-
GNDA 02
Groundadapter 32,9 x 32,9 mm
Der Groundadapter dient der Anpassung der Testleiterkarte an die (100 x 100) mm Aussparung der Groundplane GND 25. In der Mitte des Groundadapters ist eine Aussparung zur Aufnahme der Testleiterkarte vorhanden. Je nach Größe der Testleiterkarte kann zwischen vier Aussparungsgrößen (GNDA 01-04) gewäh…
-
GND 25
Groundplane
Die Groundplane GND 25 gewährleistet die HF-gerechte Kontaktierung der Probes während einer EMV-Messung an einem Test-IC. Sie besteht aus Stahl mit vergoldeter Oberfläche. Die Aussparung (103 x 103) mm ist vorgesehen für die Aufnahme: - der Groundadapter (GNDA 01-04) oder - eines TEM-Zellen prints (…
-
GP 23
Grundplatte
Die Grundplatte GP 23 dient als Bezugsmassefläche für EMV-Messungen und der Schirmung von Prüflingen oder entsprechenden Messgeräten. Die elektrischen Verbindungen zwischen dem Aufbau auf der Grundplatte und der Umgebung werden über Filter bzw. HF-Durchführungen durch die Grundplatte nach außen gefü…
-
BZ 23-1
Schirmbezug
Der Schirmbezug besteht aus leitfähigem Gewebematerial. Er wird über das auf die Grundplatte GP 23 gesteckte Zeltgestänge gezogen. So entsteht ein geschirmter Raum, der für entwicklungsgbegleitende Messungen von elektronischen Baugruppen oder entsprechend großen Geräten geeignet ist. Von vorn lässt …
-

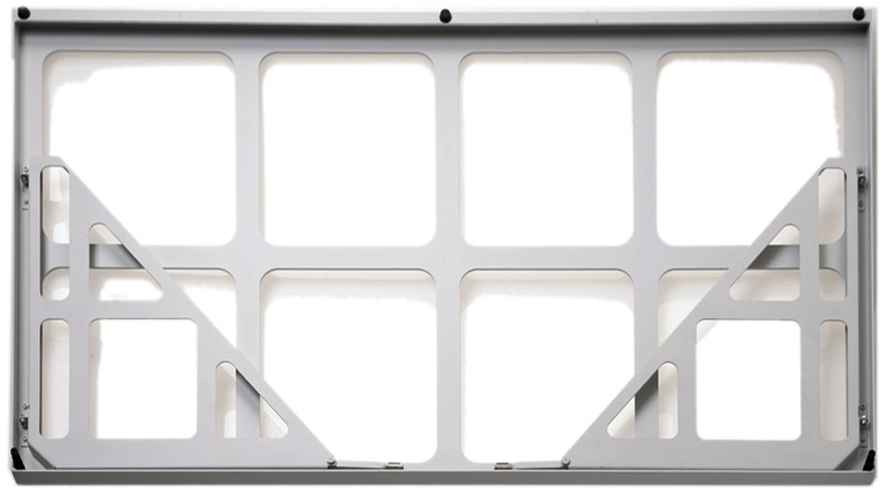

ZG 23-1
Zeltgestänge
Das Zeltgestänge besteht aus Metall. Es dient als Grundgerüst für den Schirmbezug und wird in die Grundplatte GP 23 gesteckt. Es ist leicht zusammenklappbar und benötigt wenig Platz beim Verstauen.
