P1501

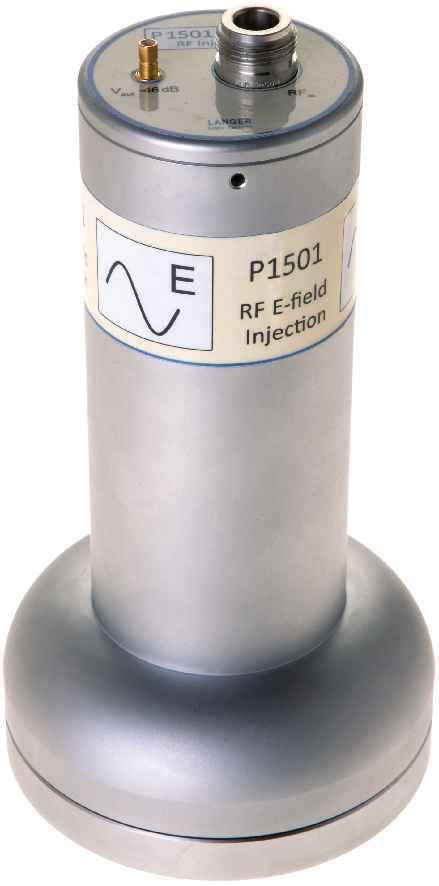

HF-E-Feldquelle bis 1 GHz
Kurzbeschreibung
Mit der Feldquelle P1501 werden ICs hinsichtlich ihrer Störfestigkeit unter Einwirkung von HF-E-Feld untersucht.
Der Test-IC wird unter Funktion geprüft.
Die Feldquelle P1501 wird in Verbindung mit einem Leistungsverstärker und einem HF-Signalgenerator betrieben.
Achtung: Der größte Teil der eingespeisten Leistung wird von der Probe reflektiert
(keine 50 Ω Anpassung). Der eingesetzte Leistungsverstärker muss dafür ausgelegt sein.
Technische Parameter
| Frequenzbereich | 0 ... 1 GHz |
| Eingangsimpedanz | 5 kΩ |
| Erzeugte elektrische Feldstärke E (h = 10 mm) | 14 kV/m |
| Erzeugte elektrische Feldstärke E | 47 kV/m |
| Spannungsmesser | 5 kΩ |
| Korrekturfaktor | 60 dB |
| Messausgang | 50 Ω, SMB |
| Max. Vorwärtsleistung | 100 W |
| Anschluss - Eingang | N-Connector (50 Ω) |
| Gewicht | 700 g |
| Maße (L x B x H) | (180 x 96 x 96) mm |
| Frequenzgang |
|
| Aufbau Ansicht 01 |
|
